Il nostro elemento di guida di sigillatura ad alta pressione ha una ricca varietà di tipi.
L'anello di supporto è un importante componente di base del cilindro idraulico. Ruichen Seal ha sviluppato con successo l'anello di supporto fenolico (Belt) rinforzato con il tessuto per rispettare lo sviluppo dell'anello scorrevole internazionale con la struttura di supporto combinato e di supporto morbido. Dopo anni di pratica, la qualità supera quella di prodotti stranieri simili ed è stata ben accolta dagli utenti. La tabella delle prestazioni può essere utilizzata per riferimento.

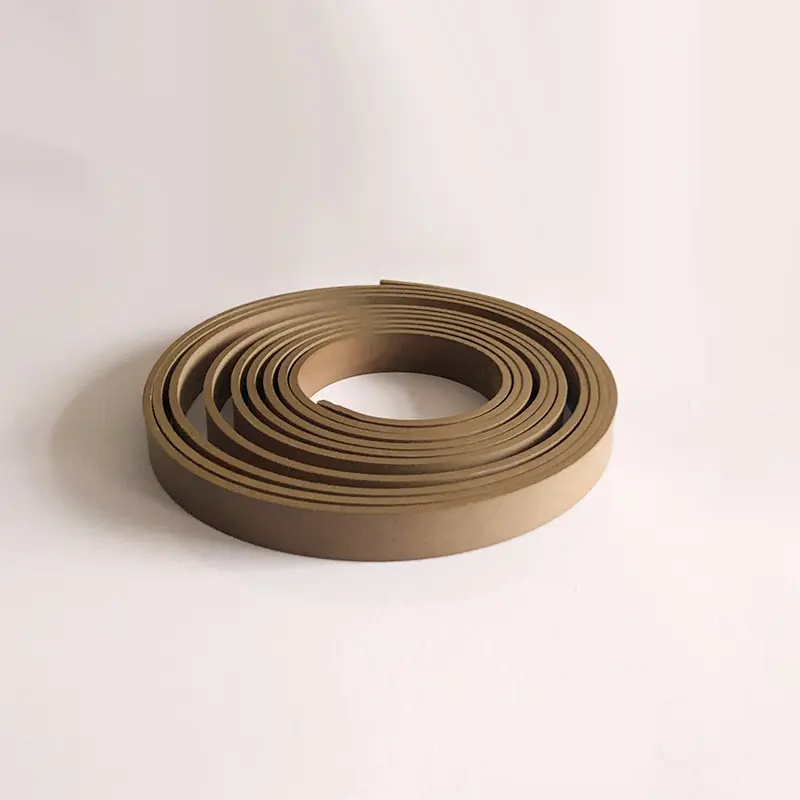

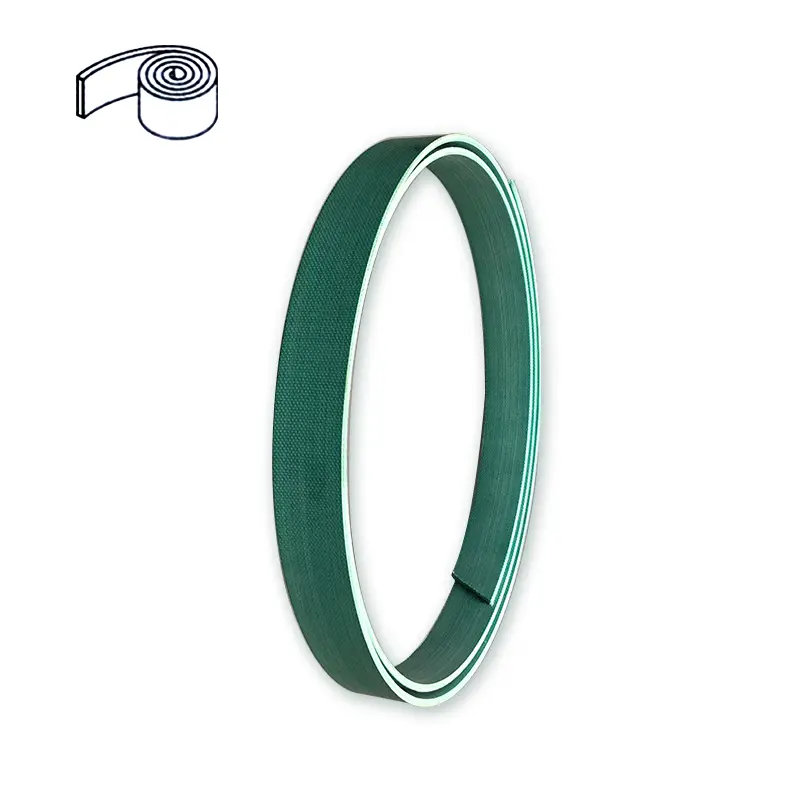

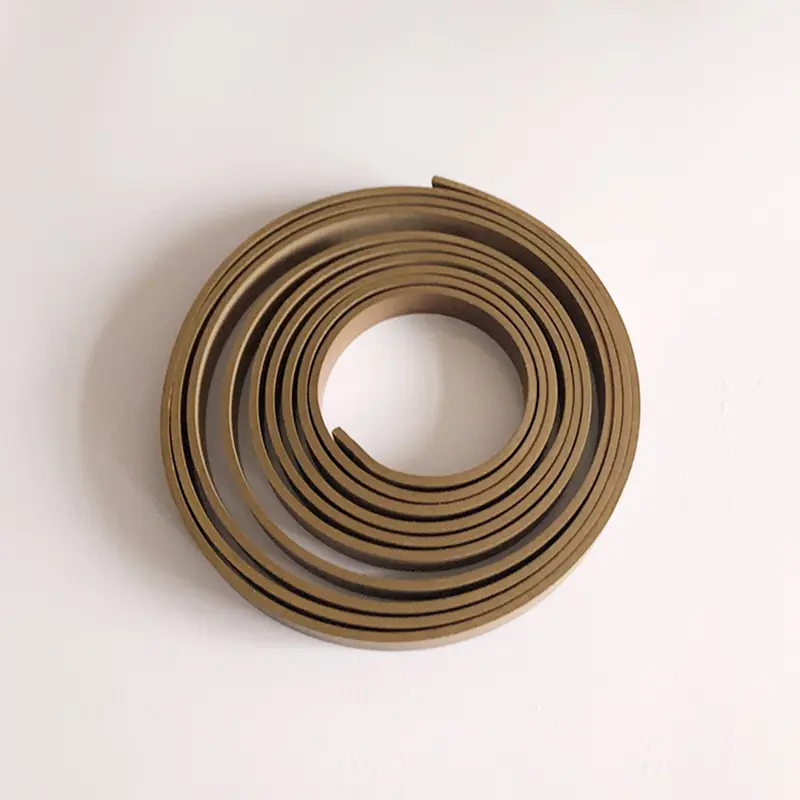

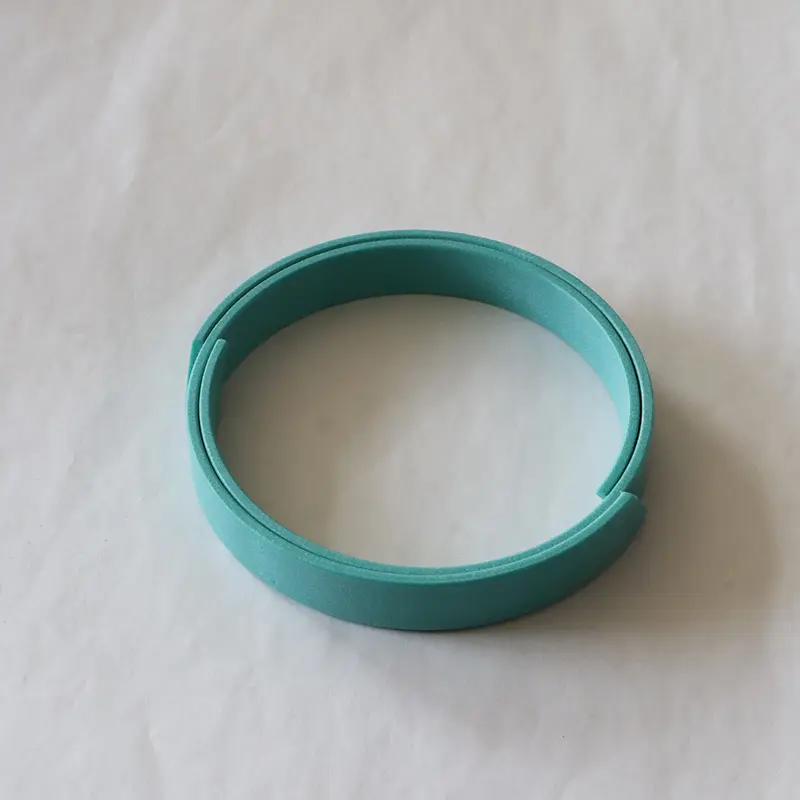

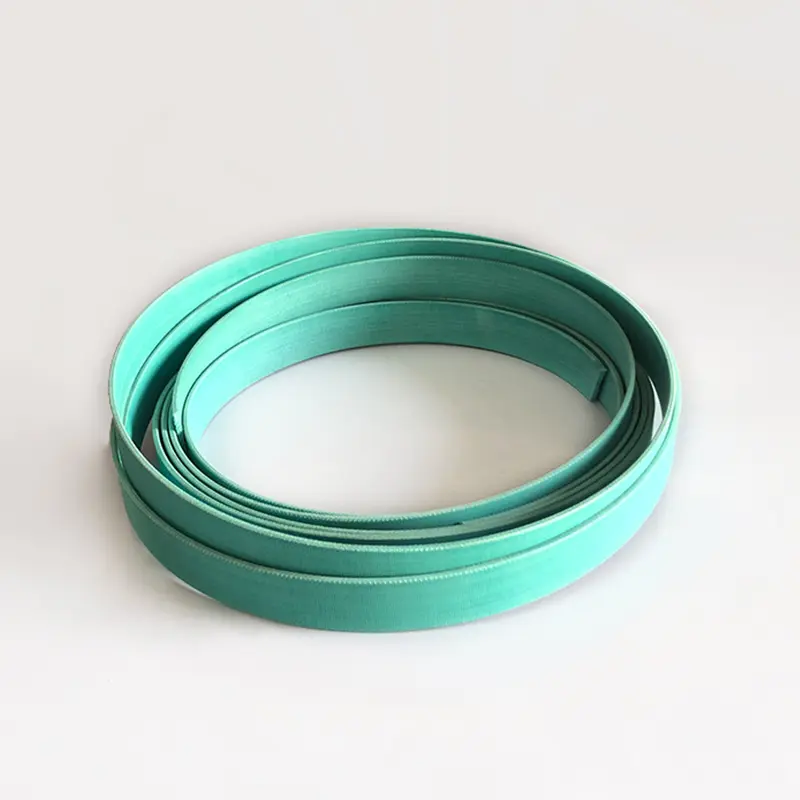

In termini di cinghia guida, la cintura di guida in politetraetilene rinforzata RC1081 aggiunge polvere di bronzo a PTFE, ecc., Con carico elevato, bassa usura, bassa attrito e nessuna caratteristica strisciante; La cintura di guida fenolica rinforzata con RC1082 adotta materiale fenolico rinforzato con il tessuto e la sua capacità radiale portante è migliore di quella della cintura di guida PTFE. Entrambi sono forniti in rotoli, che sono facili da tagliare e installare e possono evitare il contatto in metallo. Gli anelli di guida RCS e RCT vengono utilizzati rispettivamente per l'asta del pistone e il pistone.
Gli anelli resistenti all'usura hanno la funzione di guidare accuratamente il pistone o l'asta del pistone nel cilindro idraulico e la forza radiale assorbente, che può impedire il contatto metallico. Rispetto agli anelli di usura di metallo, gli anelli di usura non metallici presentano i vantaggi della resistenza all'usura, evitando il contatto in metallo, sopprimendo le vibrazioni, consentendo una più ampia autorizzazione radiale, scanalature semplici e facili installazioni e bassi costi di manutenzione. Sono ampiamente usati. Tra questi, gli anelli di guida fenolica e PTFE rinforzati in stoffa sono disponibili nei tipi di taglio in loco e pronti all'uso.
In termini di maniche guida, il GFAI viene utilizzato per le aste a pistoni, con funzioni di supporto, guida e a prova di polvere; GFI è anche utilizzato per le aste di pistone, che svolgono un ruolo di supporto e guida; GFA viene utilizzato per i pistoni, fornendo supporto e guida. Questi prodotti aiutano i cilindri idraulici a funzionare stabilmente in tutti gli aspetti.
Funzionalità e applicazioni del prodotto:
Esempio di ordinazione:

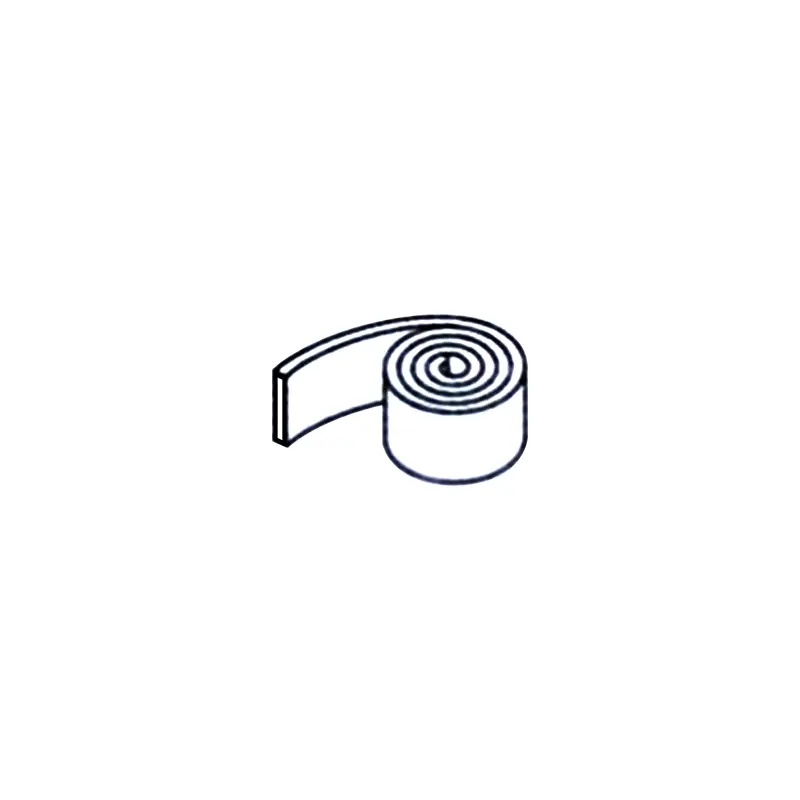

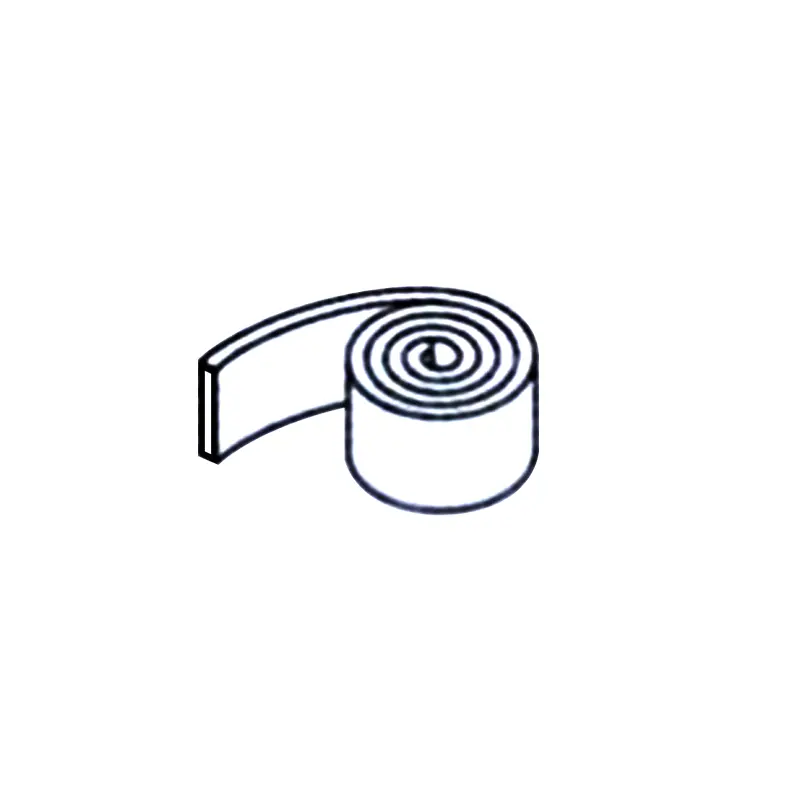

Esempio di ordinazione del nastro guida PTFE RC1081-9.7x2.5
Esempio di ordinamento del nastro di guida fenolico RC1082-9.7x2.5

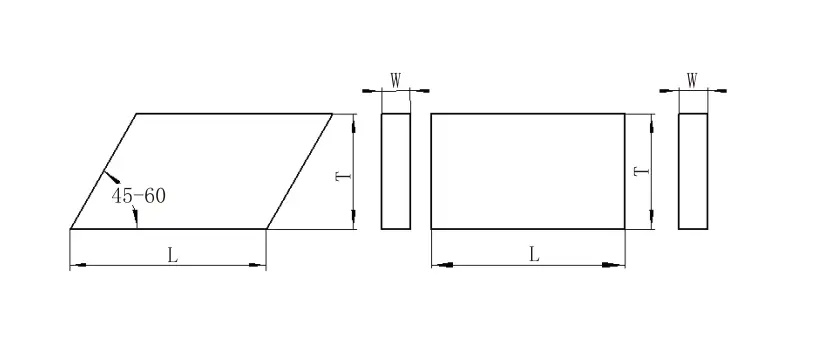

Calcolo della lunghezza di taglio
Per albero: l = 3.1 (d+w) per foro: l = 3.1 (d-w)
L --- lunghezza dell'anello d --- diametro dell'albero d --- diametro del foro w --- spessore dell'anello z --- clearance taglio

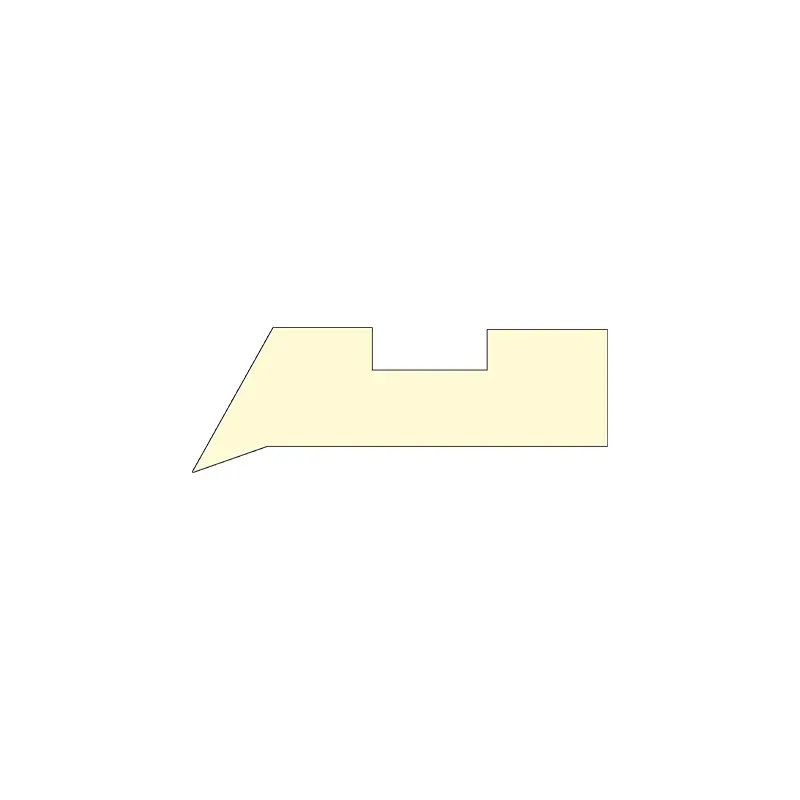

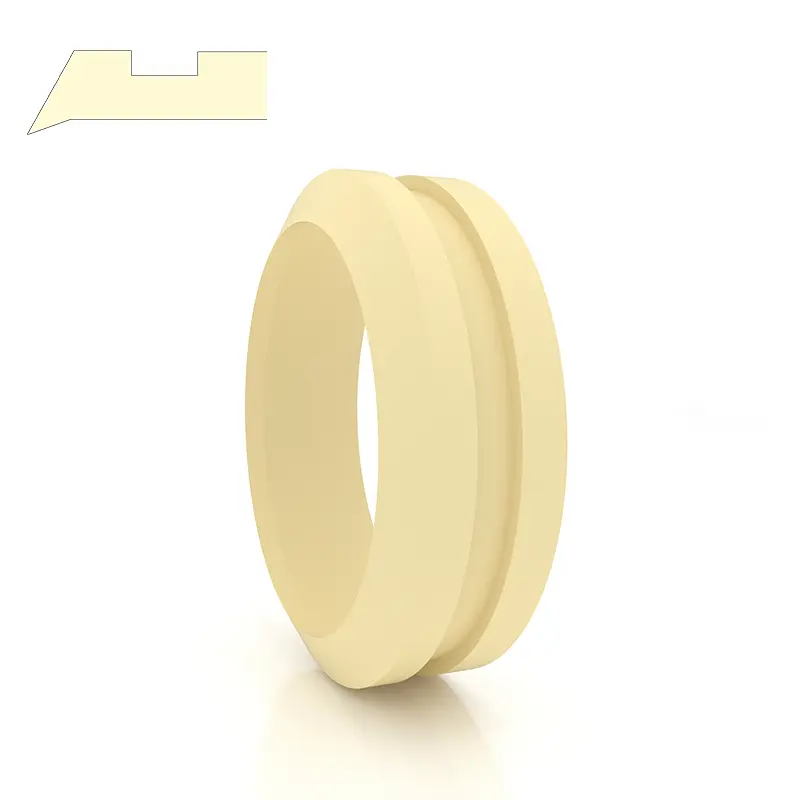

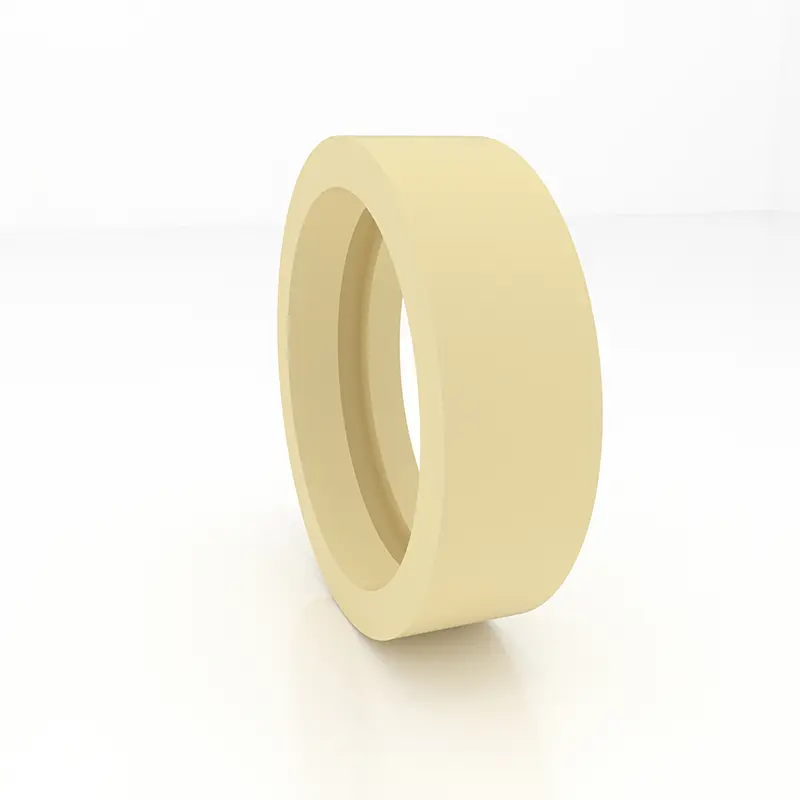

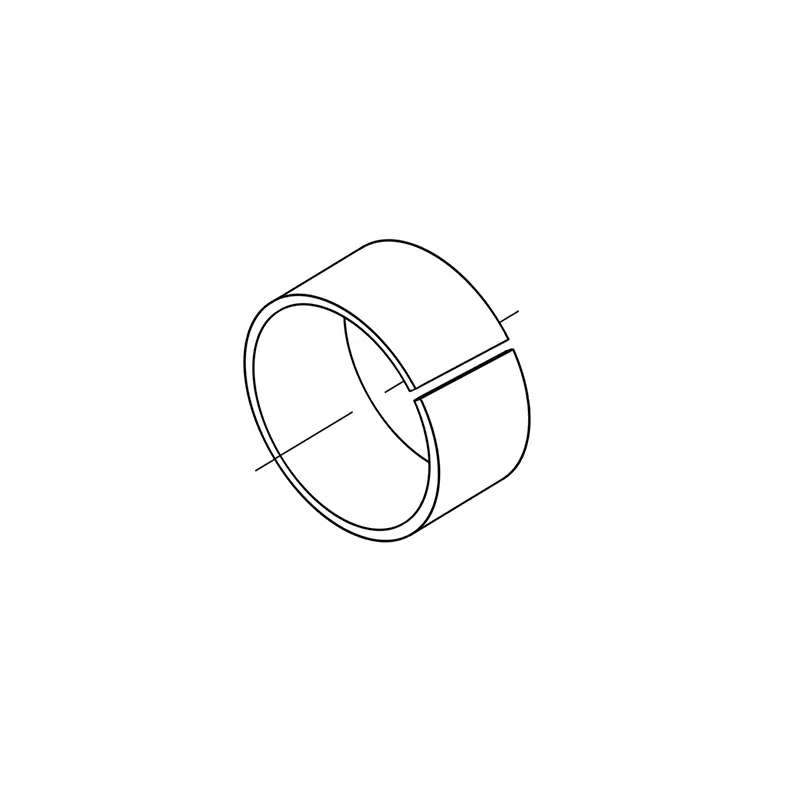

Guide Sleeve Gfai
1. Prestazioni e utilizzo: Guide Sleeve GFAI è una manica guida per l'asta del pistone, che supporta e guida l'asta del pistone e ha una funzione resistente alla polvere.
2. Materiale: Nylon PA, polioximetilene POM e politetrafluoroetilene PTFE.
3. Condizioni di lavoro: temperatura di lavoro: -55 ～+225 ℃ (PTFE è utilizzato sopra 120 ℃).
4. Design Standard: durante la progettazione e la selezione, fare riferimento alla serie FAI di Hunger Company.
5. Metodo di marcatura e ordinazione: Guide Sleeve GFAI è contrassegnato con il numero dell'ordine, Esempio: GFAI-0600PTFE

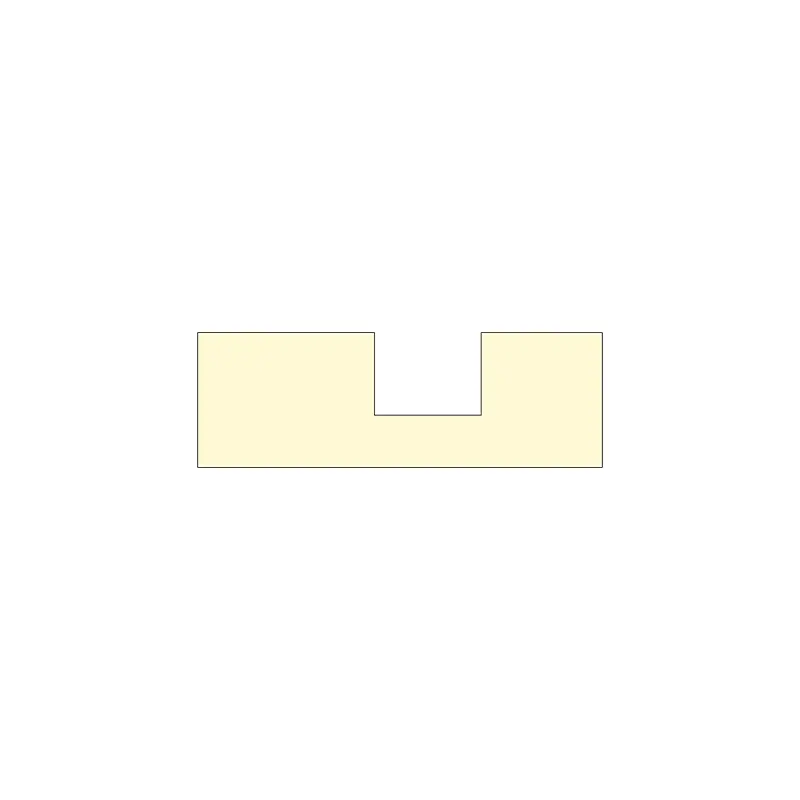

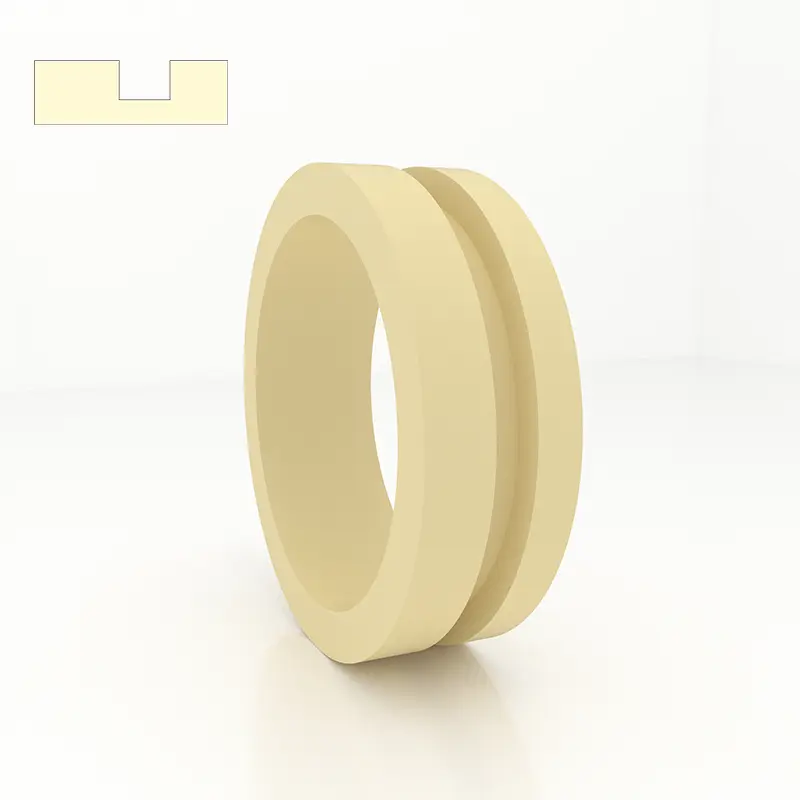

Guida GFI
1. Prestazioni e utilizzo: la manica guida GFI è una manica guida per l'asta del pistone, che supporta e guida l'asta del pistone.
2. Materiale: Nylon PA, polioximetilene POM e politetrafluoroetilene PTFE.
3. Condizioni di lavoro: temperatura di lavoro: -55 ~+255 ℃ (PTFE viene utilizzato sopra 120 ℃)
4. Design Standard: quando si progetta e selezioni, fare riferimento alla serie FI della fame.
5. Metodo di marcatura e ordinazione: Guide Sleeve GFI è contrassegnato con il numero dell'ordine, Esempio: GFI-0360PA

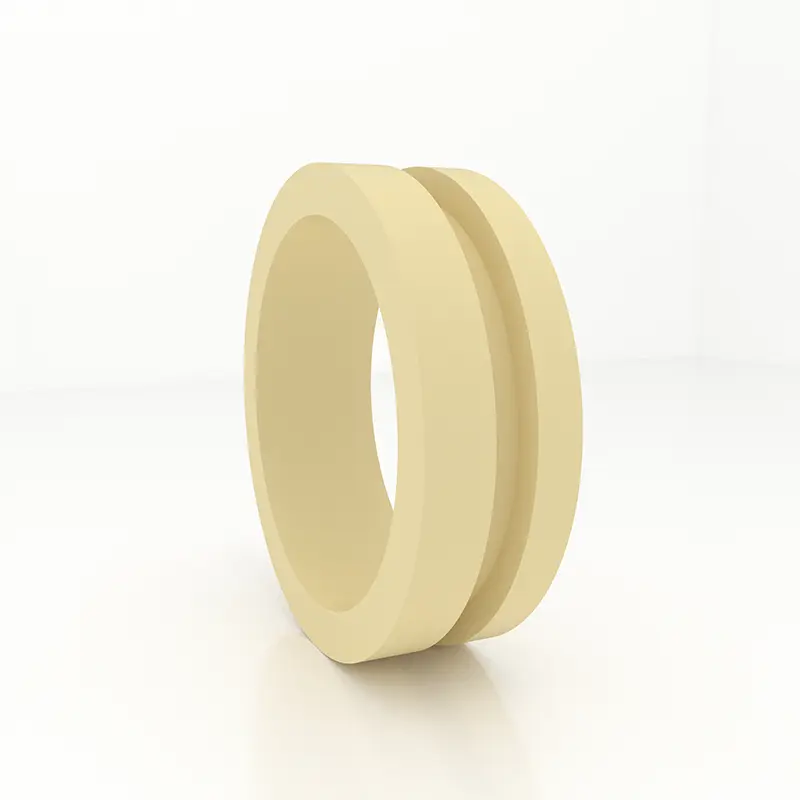

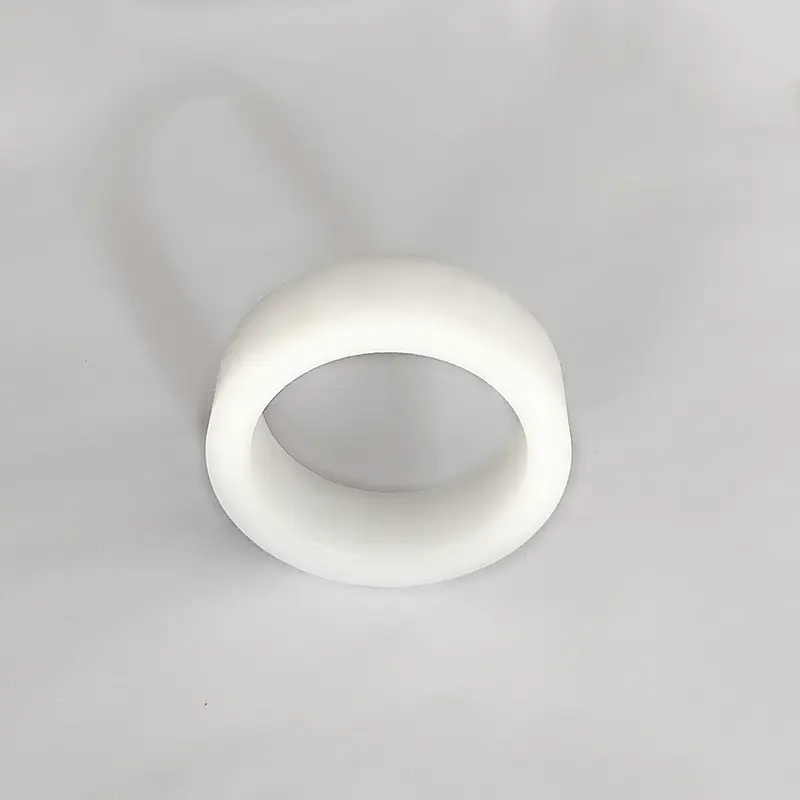

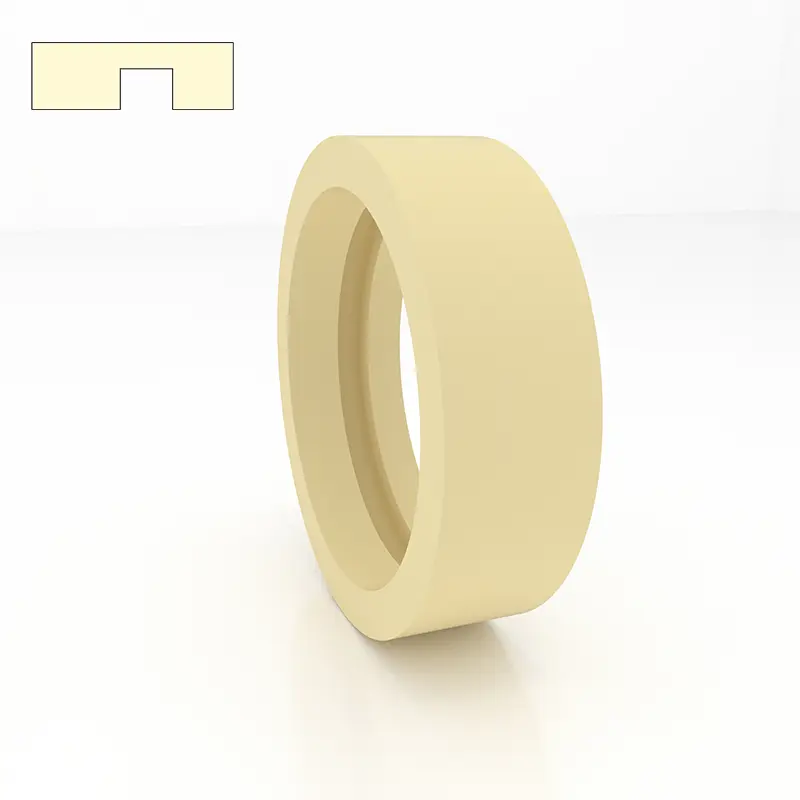

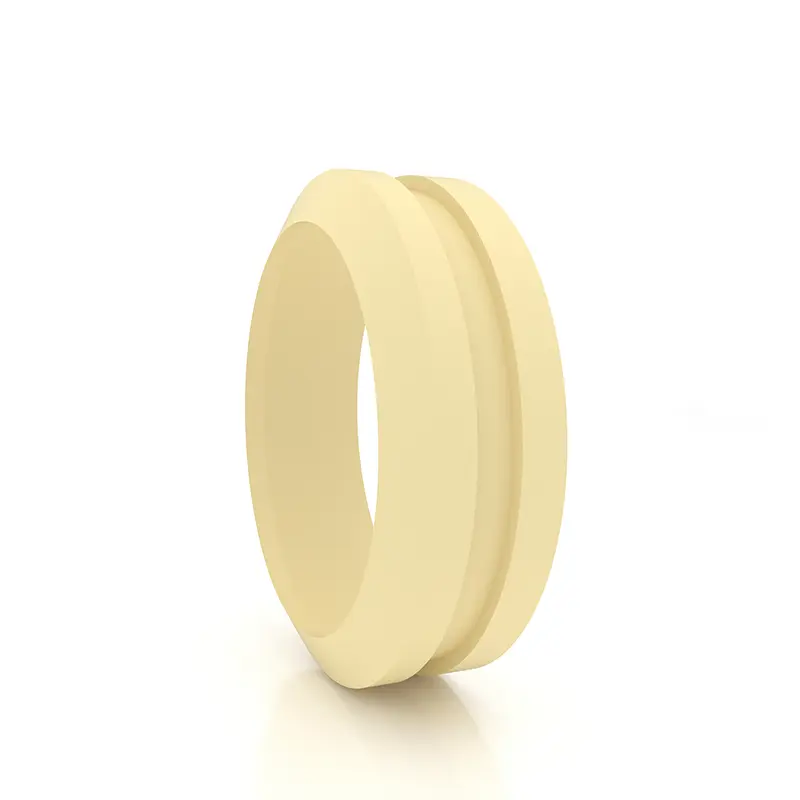

Guida GFA manica
1. Performance e uso: Guide Sleeve GFA è una manica guida per il pistone, che supporta e guida il pistone.
2. Materiale: Nylon PA, polioximetilene POM e politetrafluoroetilene PTFE.
3. Condizioni di lavoro: temperatura di lavoro: -55 ~+255 ℃ (PTFE viene utilizzato sopra 120 ℃)
4. Design Standard: quando si progetta e selezioni, fare riferimento alla serie FA della fame.
5. Metodo di marcatura e ordinazione: Guide Maniche GFA è contrassegnato con il numero dell'ordine, Esempio: GFA-0560PA

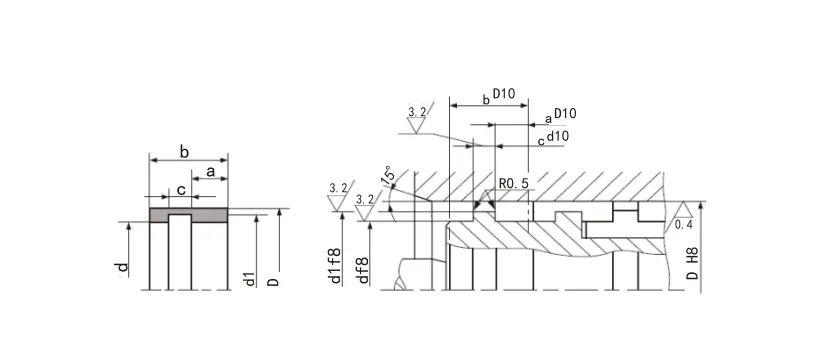

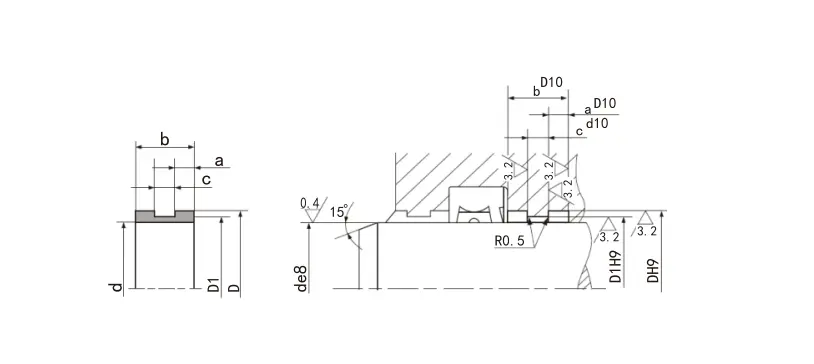

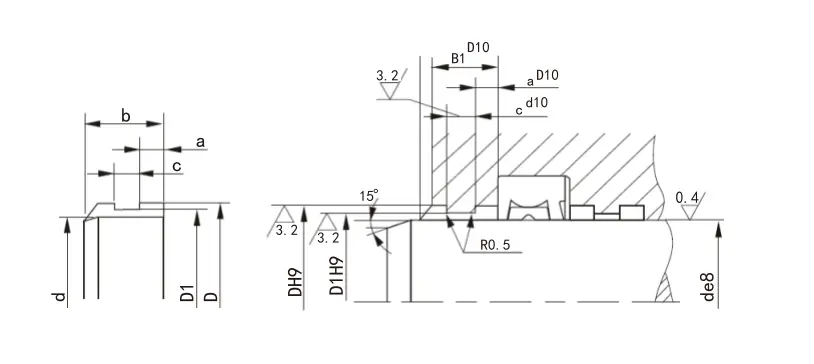

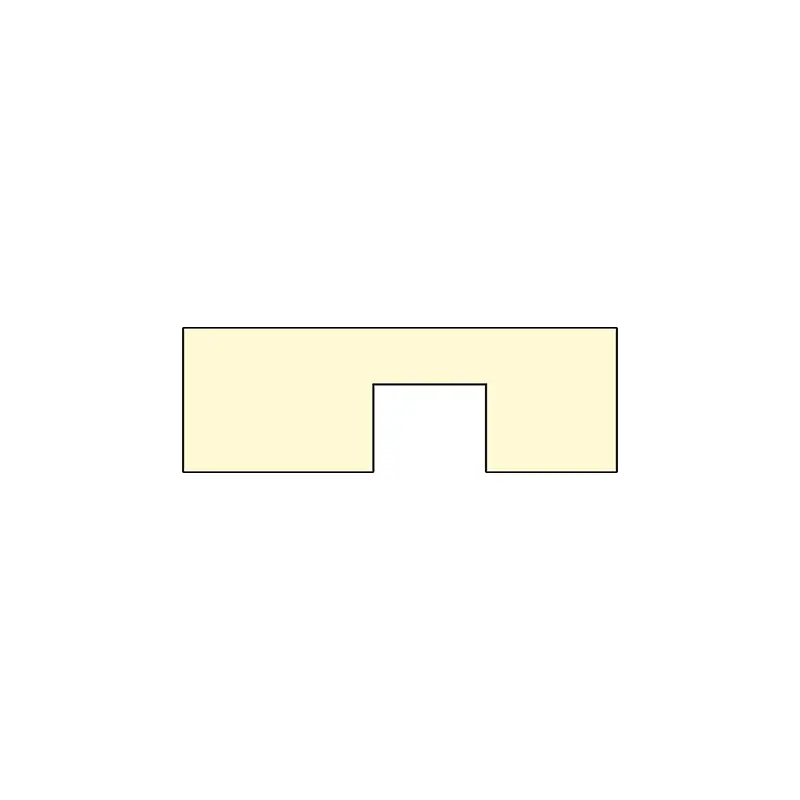

6. Dispositivo strutturale:
Specifiche:
| Modello | Larghezza della scanalatura H+0,2 |
Spessore T - 0,05 |
Spessore t T - 0,05 |
Spessore T - 0,05 |
Spessore T - 0,05 |
Spessore T - 0,05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| Nota: le serie BoldFace sono comunemente utilizzate. Se il prodotto richiesto non è in questa tabella, contattaci. | ||||||

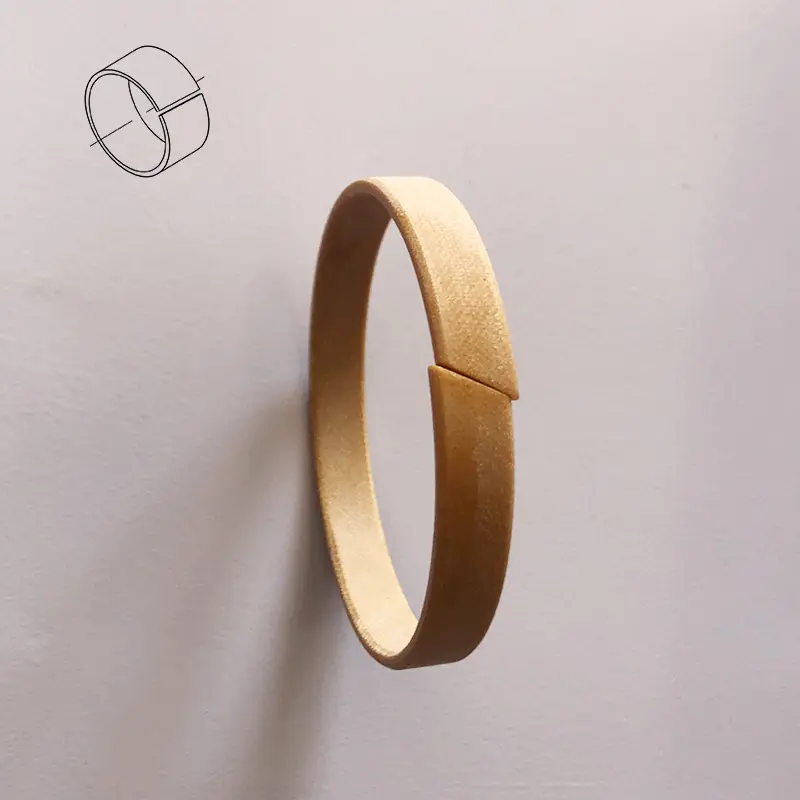

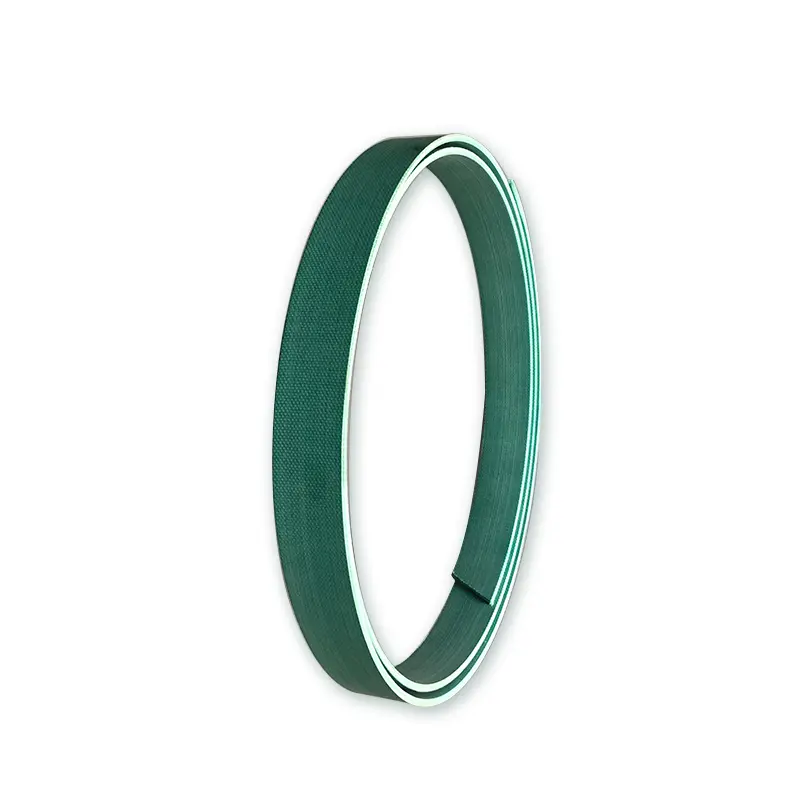

Anello di supporto fenolico rinforzato con tessuto (cintura)
L'anello di supporto è un importante componente di base del cilindro idraulico. Al fine di adattarsi allo sviluppo di foche combinate con anello scorrevole e strutture di cuscinetti morbidi nel mondo, la nostra azienda ha sviluppato con successo gli anelli di supporto fenolico rinforzato con tessuti (cinture). Anni di utilizzo effettivo hanno dimostrato che questo prodotto ha raggiunto o superato il livello di qualità di prodotti stranieri simili ed è stato ampiamente elogiato dagli utenti. Le tabelle da 1 a 4 sono le tabelle delle prestazioni degli anelli di supporto (cinture) prodotti dalla nostra azienda.
Tabella 1 Confronto delle proprietà fisiche del nostro anello di supporto e dei prodotti Busak+Shamba
| Fonte di esempio | Supportare lo spessore dell'anello (mm) | Resistenza a compressione (MPA) | Resistenza all'olio Modifica del peso Tasso idraulico Olio (70 ± 2 ℃*24h) | Romaling forza (MPA) | Adesione interstrato (KN/M) |
| Fashion+Shamba | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| I nostri prodotti | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (con grafite) | 390 | 0.63 | 36.4 | 2.08 |
| Tipo di campionamento | I nostri prodotti | Orchot tlg ① | Duratec900 ① | Turcite47 ② | MT64/5B | Nokwr (giorno) | Polioximetilene pommatodfied | Gatto (noi) | |
| Valore misurato | Indicatori richiesti | ||||||||
| Resistenza a compressione (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| Tipo di campionamento | I nostri prodotti | Orchot tlg ① | Duratec900 ① | Turcite47 ② | MT64/5B | Nokwr (giorno) | Polioximetilene pommatodfied | Gatto (noi) | |
| Valore misurato | Indicatori richiesti | ||||||||
| Resistenza a compressione (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| Carico per unità di lunghezza di contatto W (n/mm) | Hertz Contact Relay ΔH (N/mm2) | Coefficiente di attrito | |||
| Stato di attrito secco | Stato di lubrificazione a goccia di petrolio | ||||
| I nostri prodotti | Orchot tlg | I nostri prodotti | Orchot tlg | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

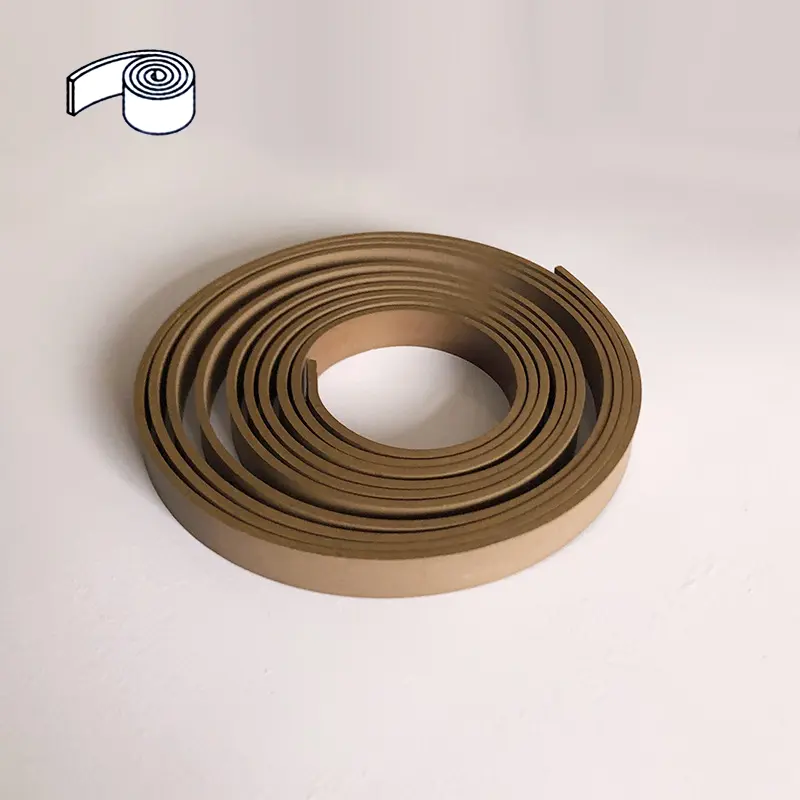

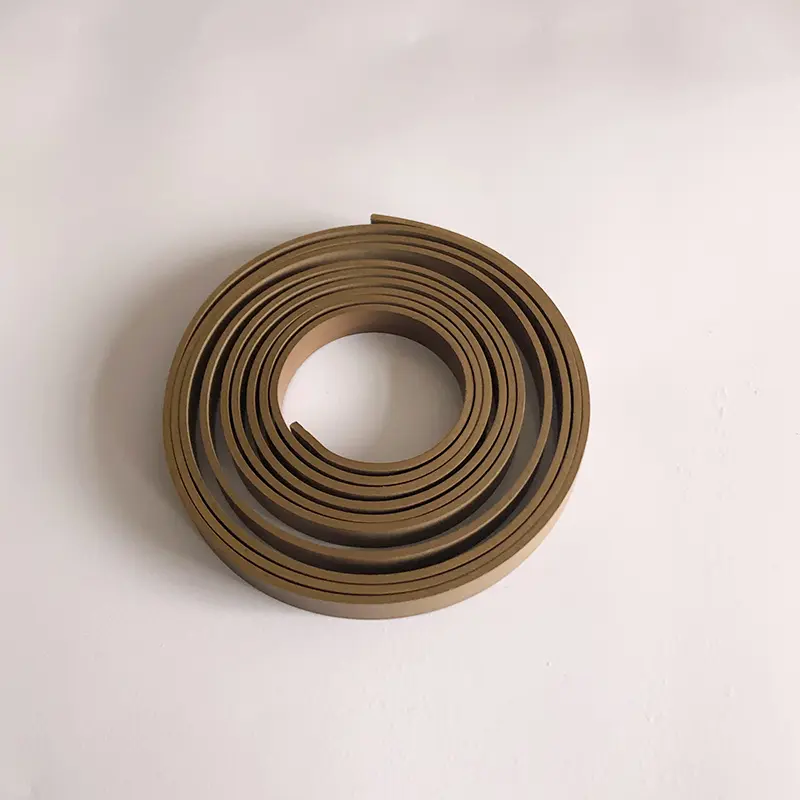

| Materiale | Ptfe+bronzo |
| Fornitura | Rotolo (di solito circa 20 metri/rotolo) o tagliato alla lunghezza richiesta |
| Vantaggi | 1. Attrito basso, nessuna strisciante e pungente; |
| 2. Può funzionare bene anche senza lubrificazione sufficiente; | |
| 3. Resistente a una varietà di media, eccellente stabilità chimica; | |
| 4. Può ospitare oggetti duri incorporati nell'anello resistente all'usura per ridurre gli oggetti duri che graffiano il cilindro e le tenute, quindi in situazioni di carico pesante, utilizzare più anelli resistenti all'usura; | |
| 5. Ha anche una buona resistenza all'usura in situazioni ad alta velocità e carico chiaro, quindi è l'anello resistente all'usura più utilizzato; | |
| 6. Nessuna restrizione di dimensioni, può essere utilizzata in situazioni di grande diametro. | |
| Temperatura | -60 ~+200 ℃ |
| Velocità massima | 15m/s |
| Massima resistenza all'estrusione | 15n/mm2 (20 °) |
| 7,5N/mm2 (80 °) | |
| 5N/mm2 (120 °) |

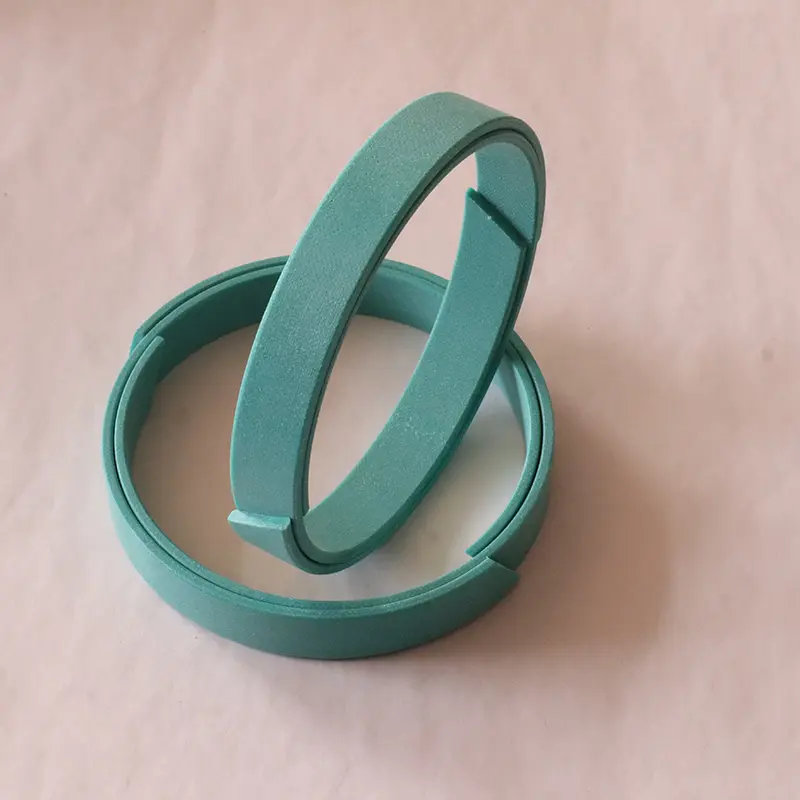

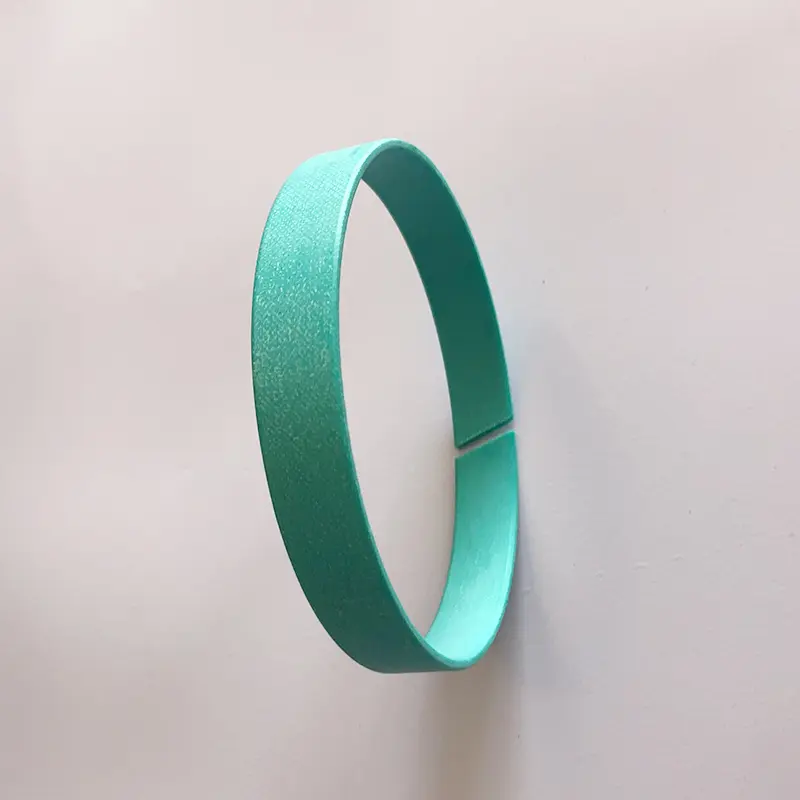

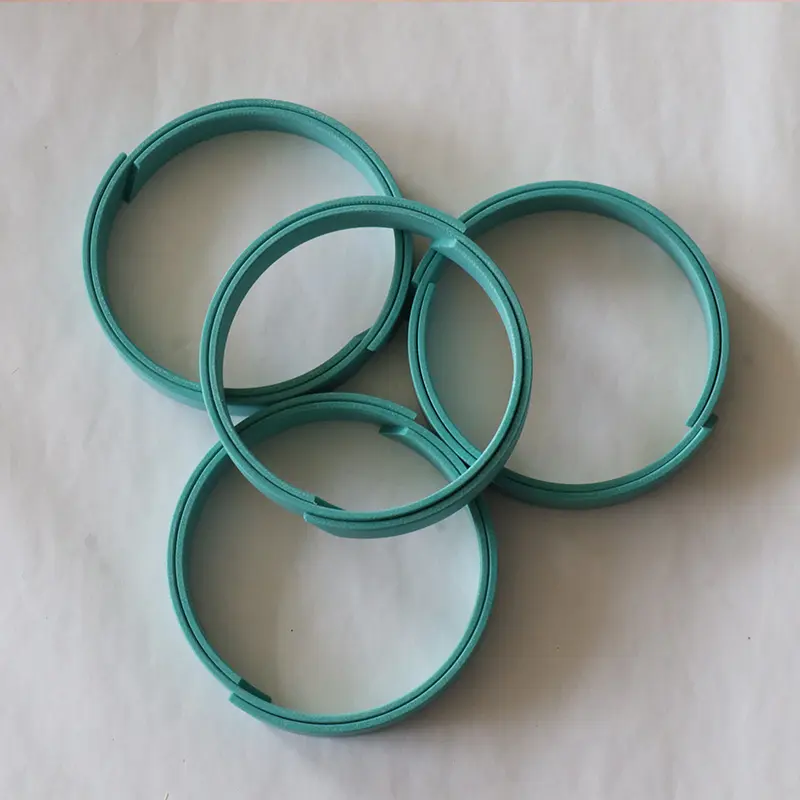

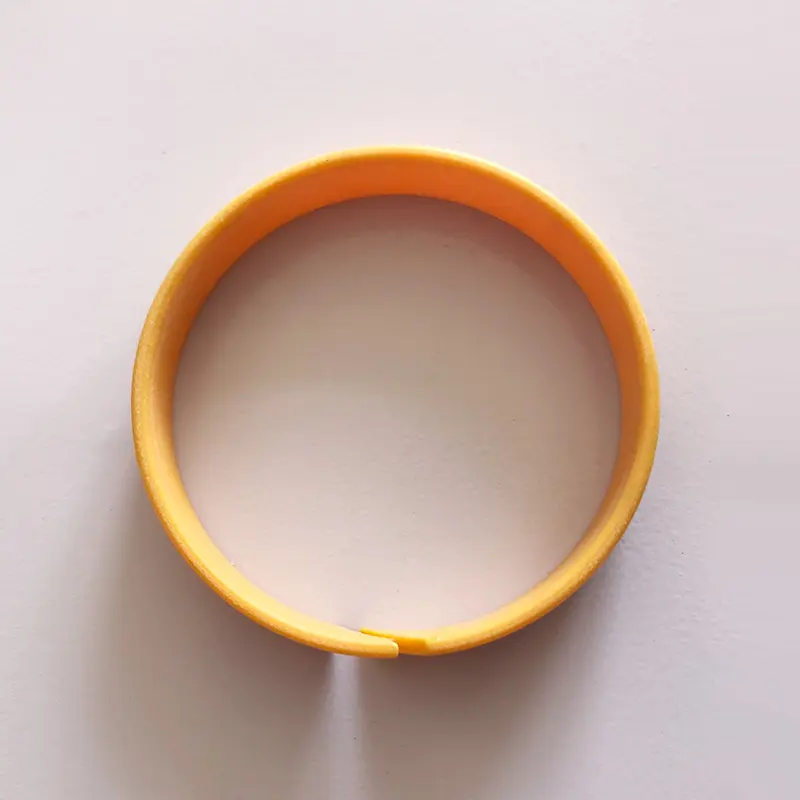

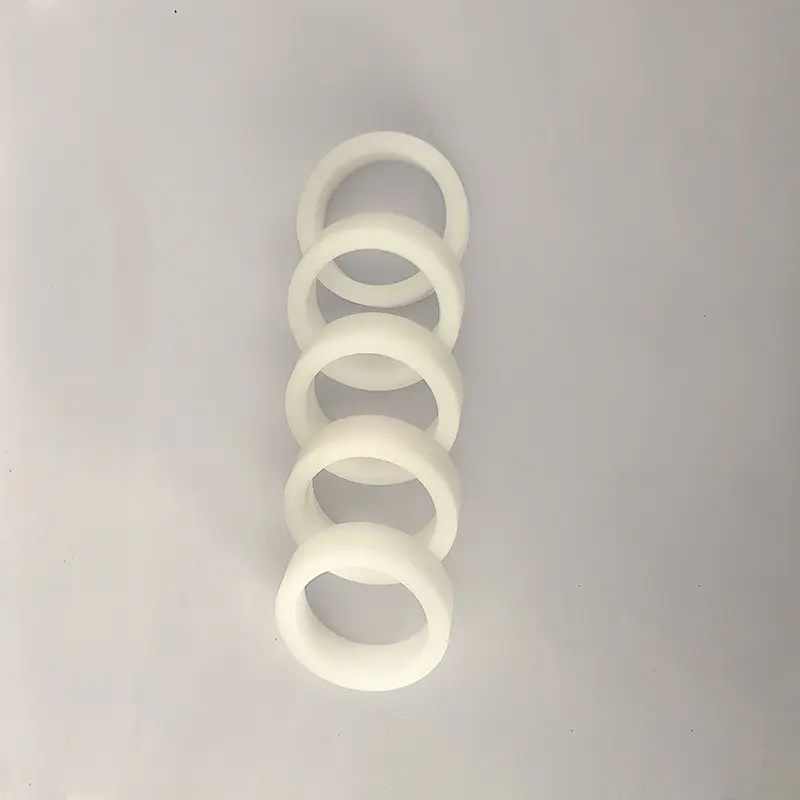

Anello guida non metallico RC per asta del pistone

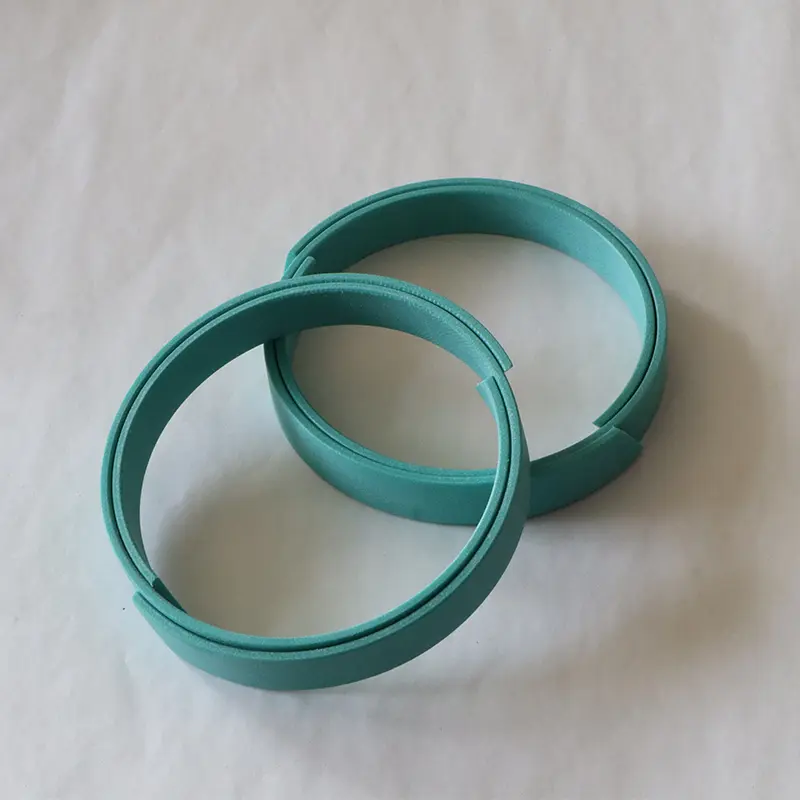

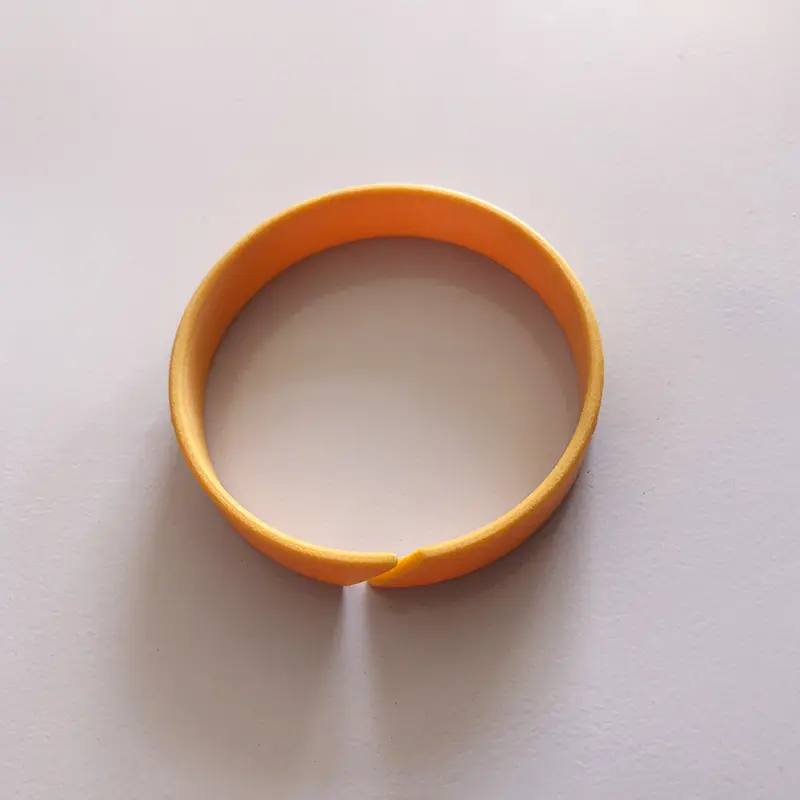

Anello di guida non metallico RCT per pistone
Per il pistone o l'asta del pistone che corre nel cilindro idraulico, l'anello di usura ha un effetto guida preciso e può assorbire forze radiali. Allo stesso tempo, l'anello di usura può impedire il contatto in metallo delle parti scorrevoli nel cilindro idraulico. Rispetto agli anelli di usura di metallo, gli anelli di usura non metallici hanno molti vantaggi. Tra questi, gli anelli di guida fenolica e PTFE rinforzati in stoffa sono disponibili in tipo di taglio in loco e tipo pronto per l'uso.
1. Buona resistenza all'usura
2. Evita il contatto da metallo a metallo
3. può sopprimere le vibrazioni meccaniche
4. A causa dell'effetto centraggio dell'anello resistente all'usura, è consentita una grande clearance radiale
5. La scanalatura è semplice e facile da installare
6. Basti costi di manutenzione basati sui vantaggi di cui sopra, è ampiamente utilizzato
Materiale:
1. Politetrafluoroetilene PTFE3 (materiale generale), PTFE4 (applicabile a media a bassa viscosità come l'acqua), PTFE1 (requisiti di attrito a bassa attrito come pneumatica)
2. POM POM o Nylon PA e i suoi materiali modificati
3. Resina formaldeide + Prif di fibra di rinforzo
Tabella di confronto della capacità portante del carico di materiali diversi (riferimento)
| Materiale | Capacità di trasporto MAX (N/MM2) |
| Polvere di rame piena di PTFE | 15 (20 ℃); 7,5 (80 ℃) 5 (120 ℃) |
| Polvere fenolica con stoffa | 90 (60 ℃); 40 (80 ℃) |
| Polioximetilene o nylon | 25 (60 ℃); 15 (80 ℃) |
| Poliossimetilene o nylon riempito | 40 (60 ℃); 30 (80 ℃) |
| La levigatezza | RTmax (μm) | RA (μm) |
| Superficie scorrevole | ≤2,5 | 0,05-0,3 |
| Groove Bottom | ≤10 | ≤2 |
| Strano di scanalatura | ≤15 | ≤3 |

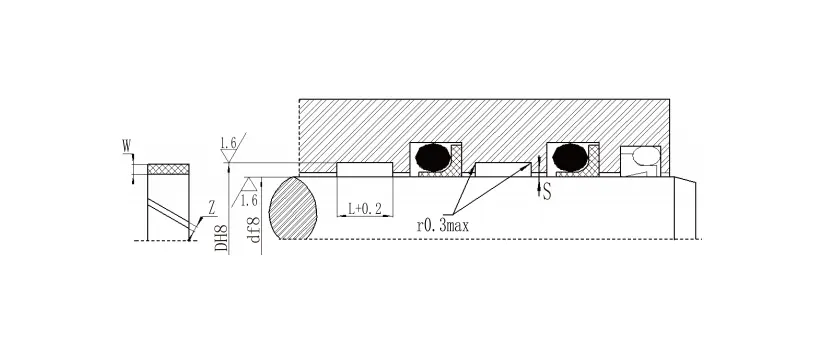

Serie di specifiche dell'anello della guida a pistone
| Diametro dell'asta | Diametro inferiore | Larghezza della scanalatura | Spessore | Spacco |
|
Diametro dell'asta | Diametro inferiore | Larghezza della scanalatura | Spessore | Spacco |
| D F8/H9 | D H8 | L+0.2 | W | Z | D F8/H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | D+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | D+5 | 25 | 2.5 | 8-33 | |
| 10-50 | D+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | D+5 | 25 | 2.5 | 33-134 | |
| 15-140 | D+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | D+8 | 25 | 4 | 10-33 | |
| 20-220 | D+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | D+8 | 25 | 4 | 33-70 | |
| 80-400 | D+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
