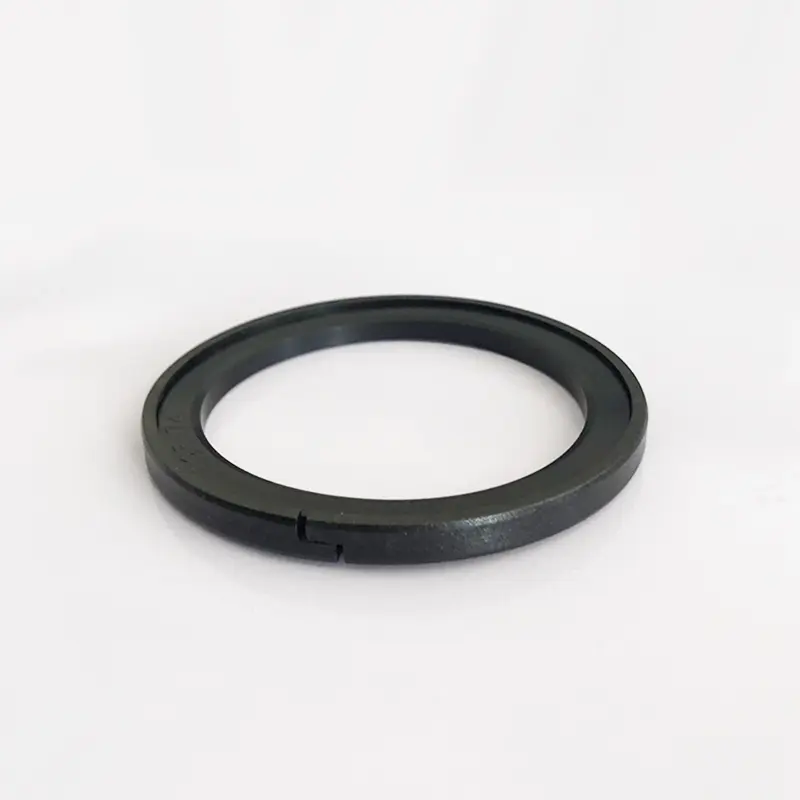

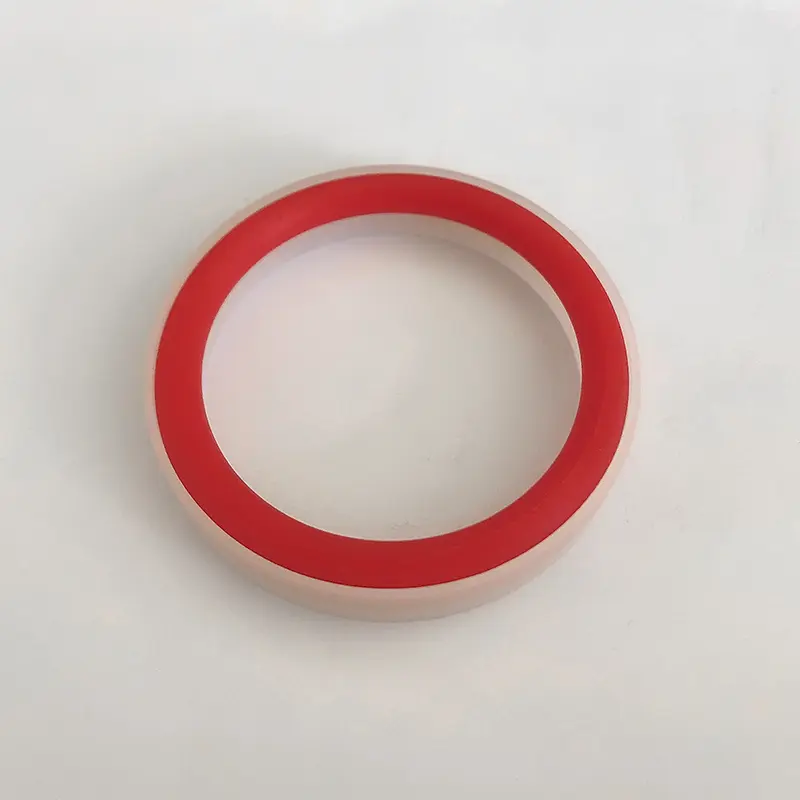

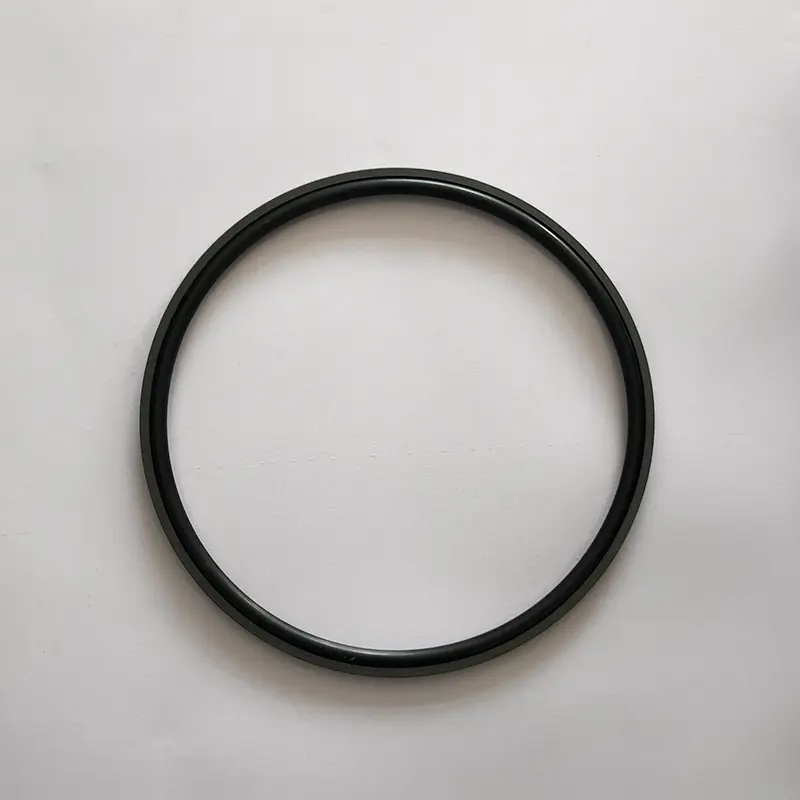

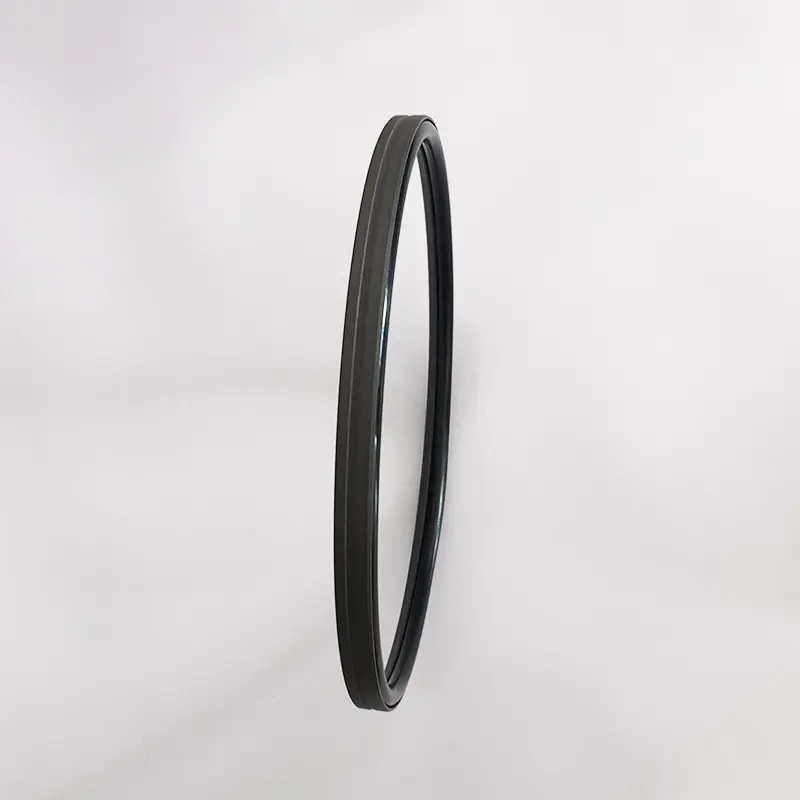

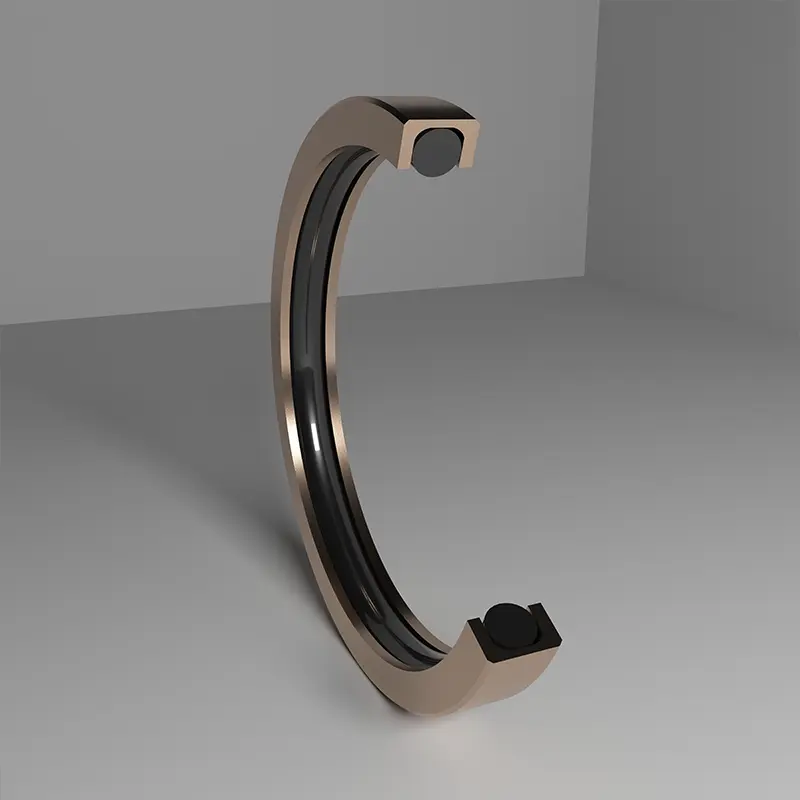

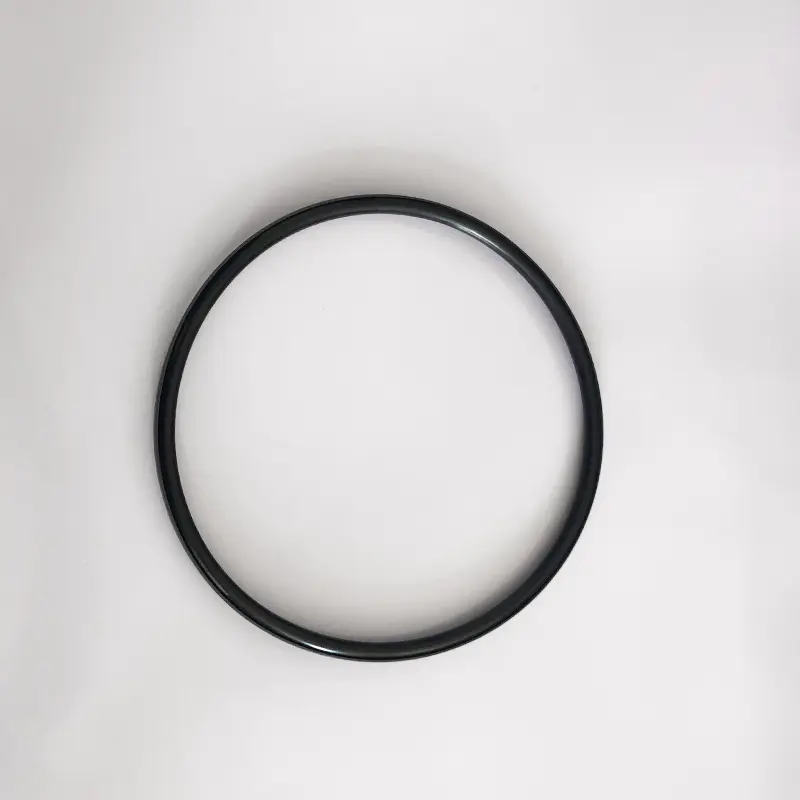

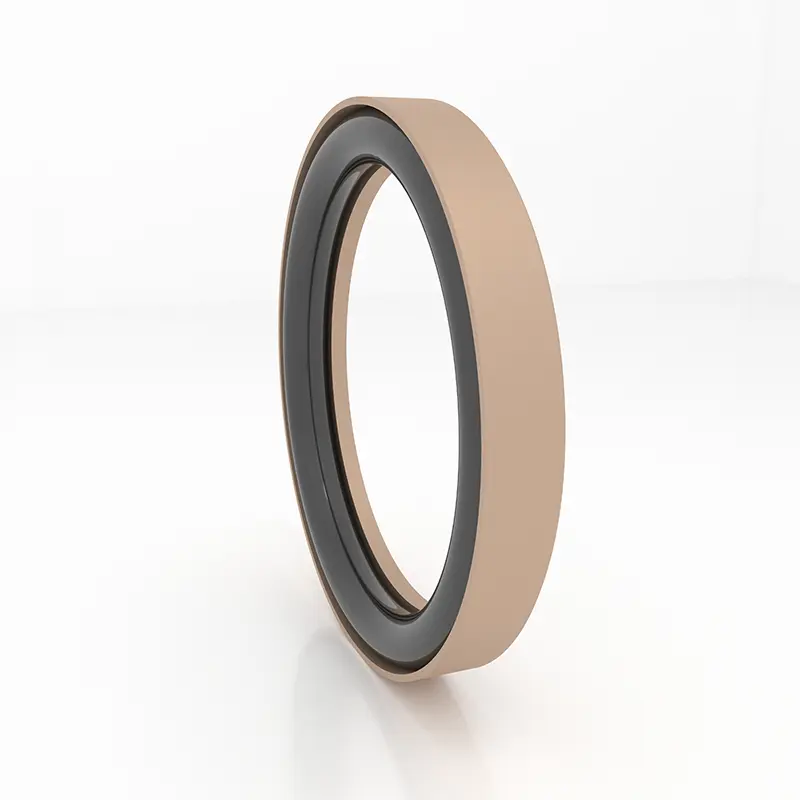

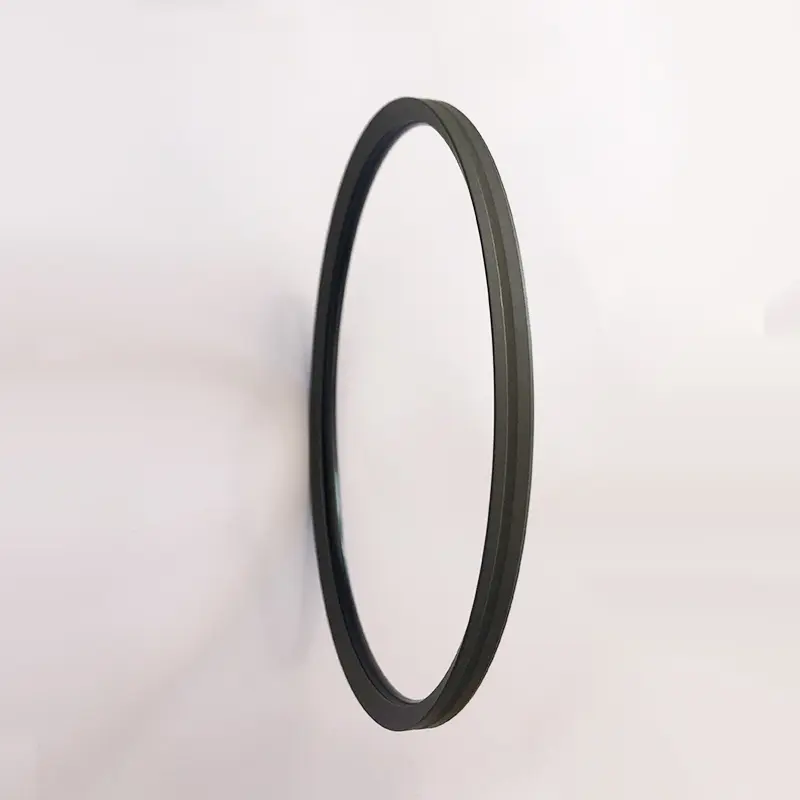

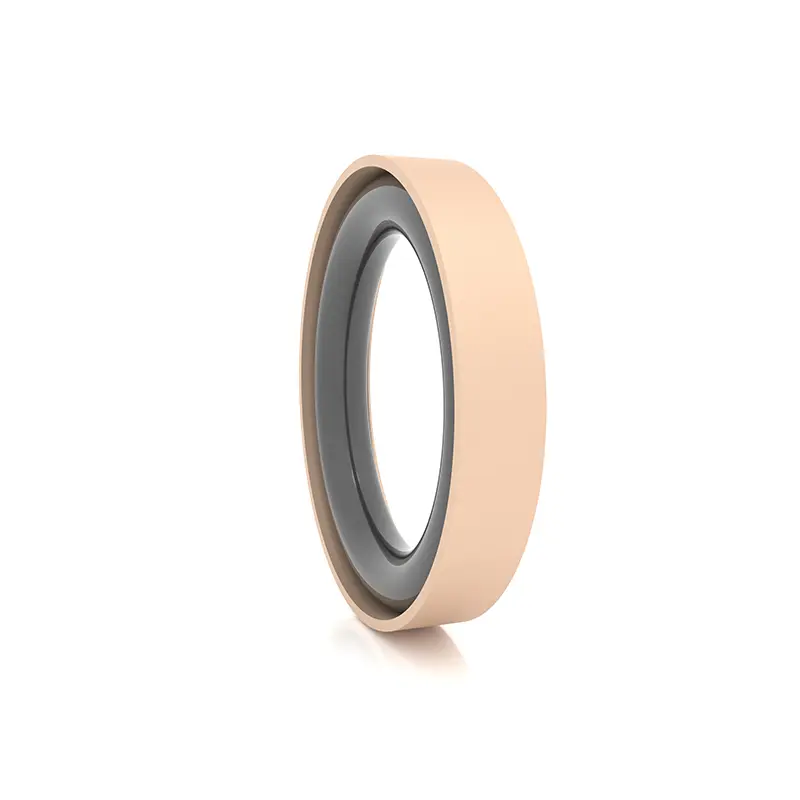

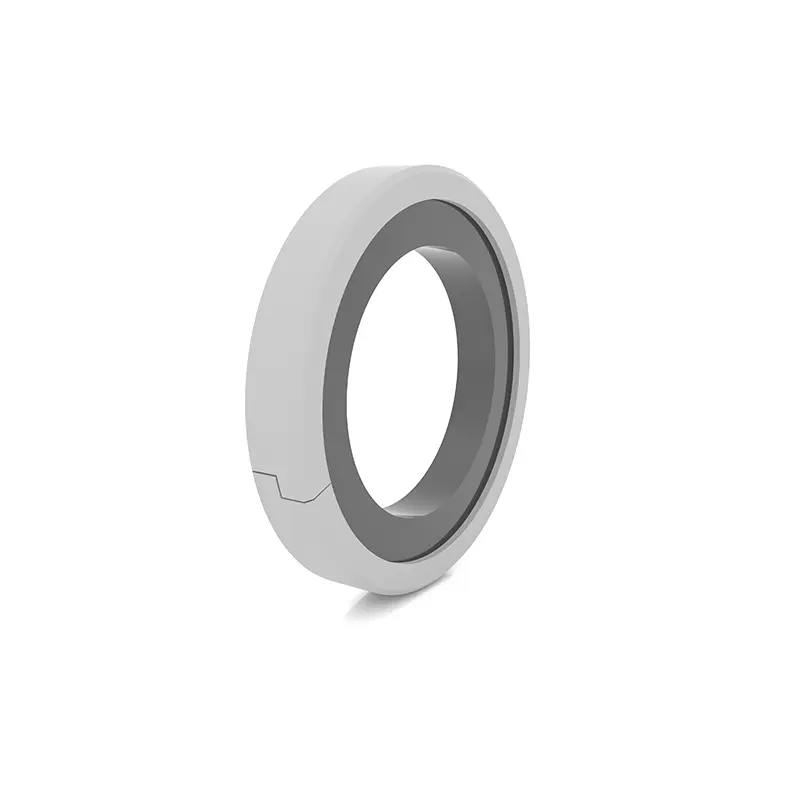

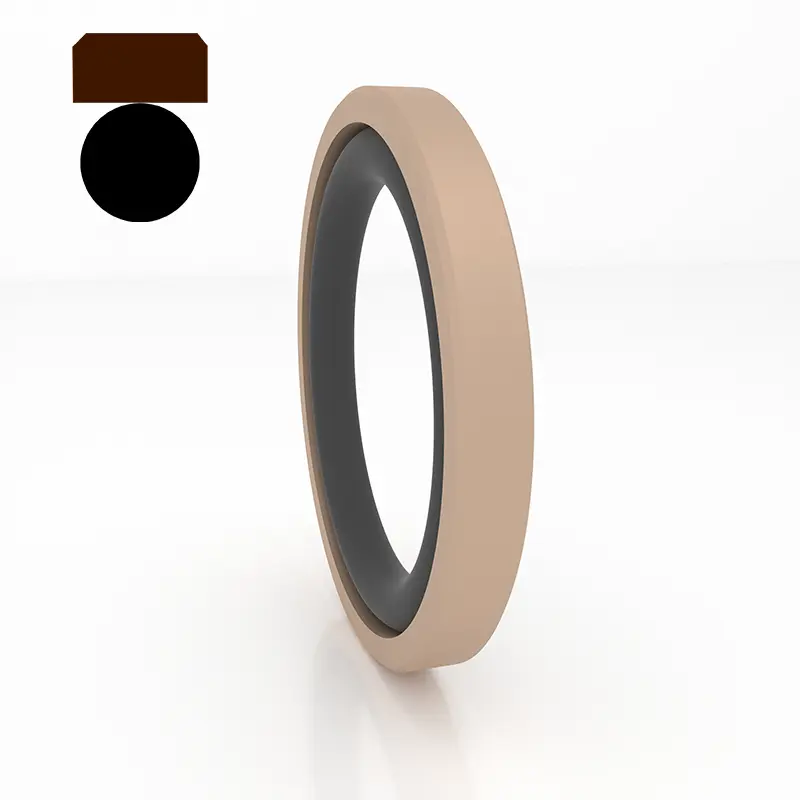

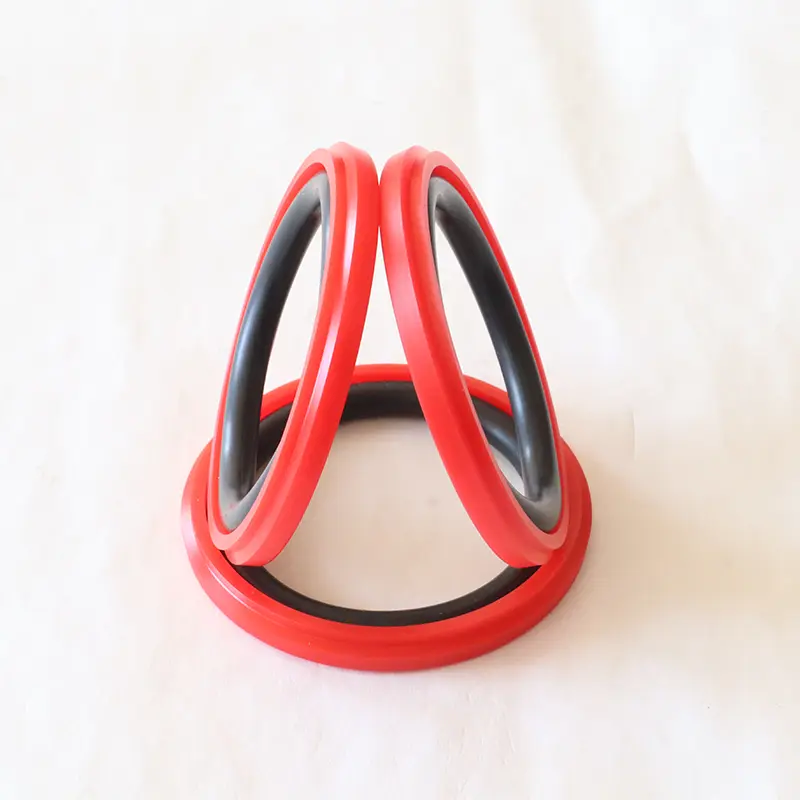

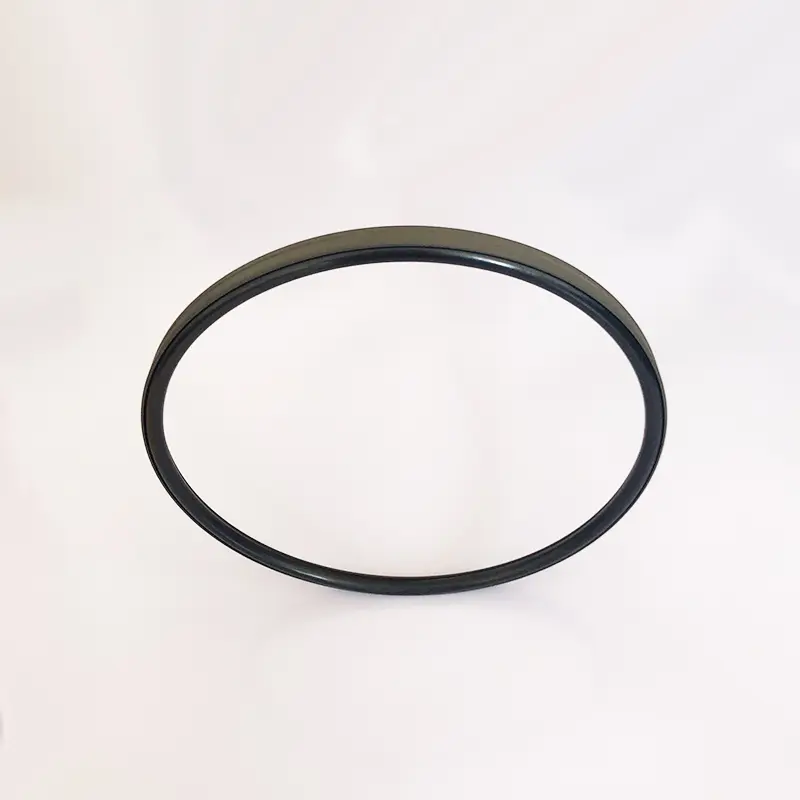

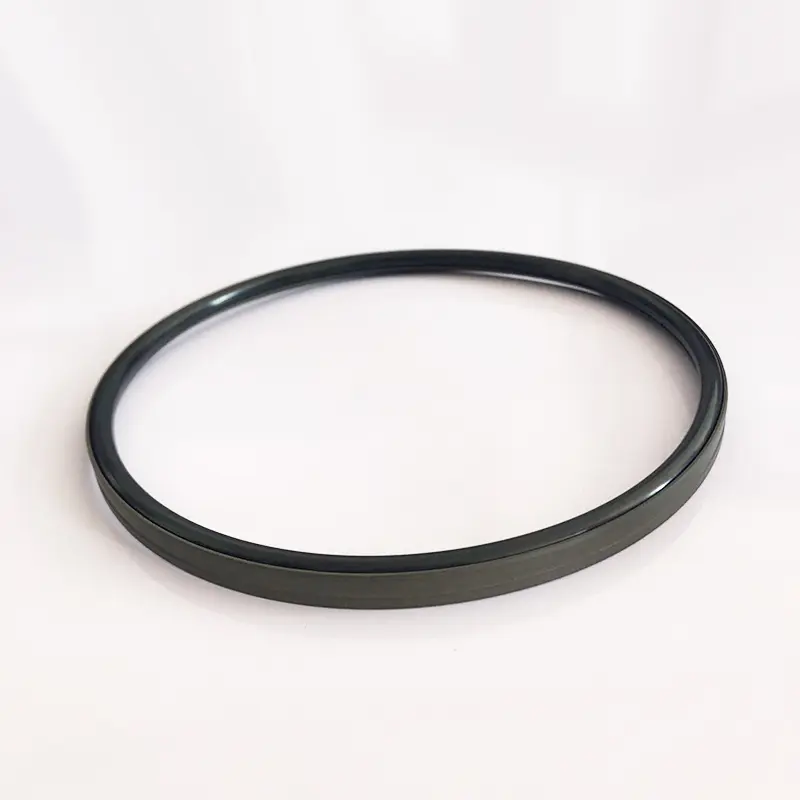

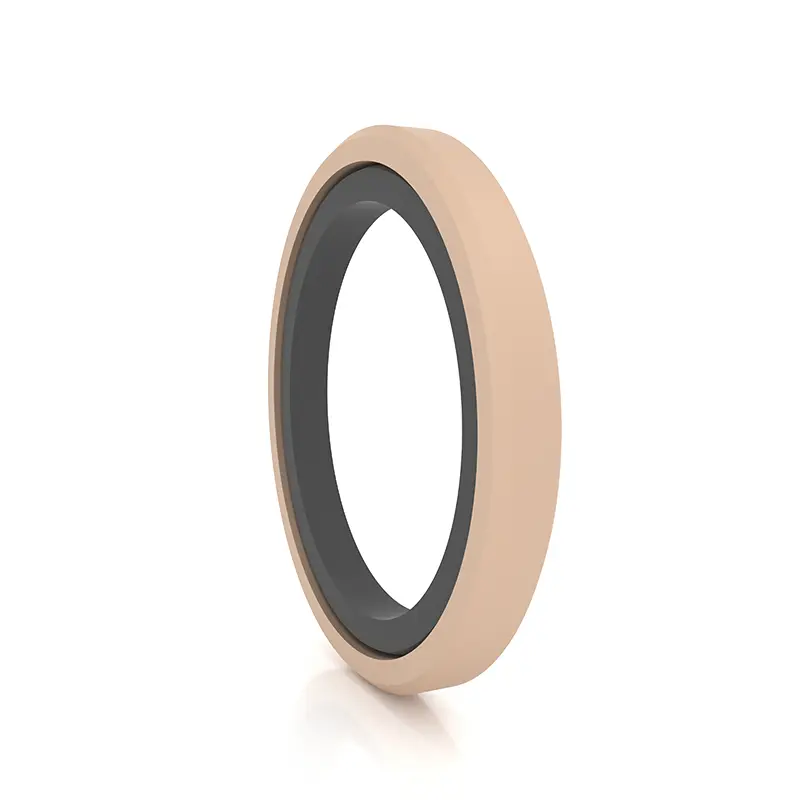

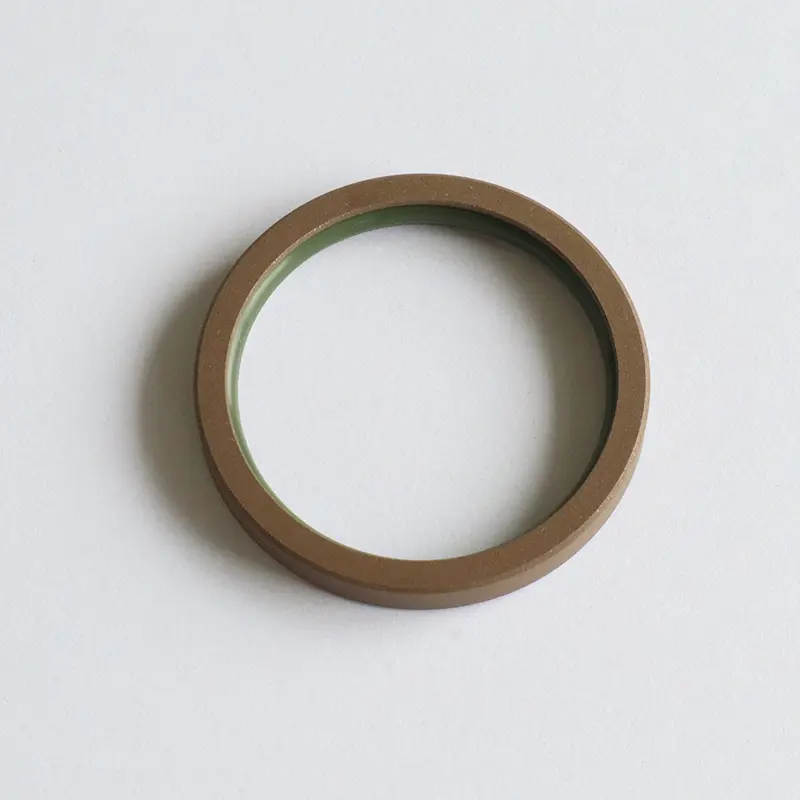

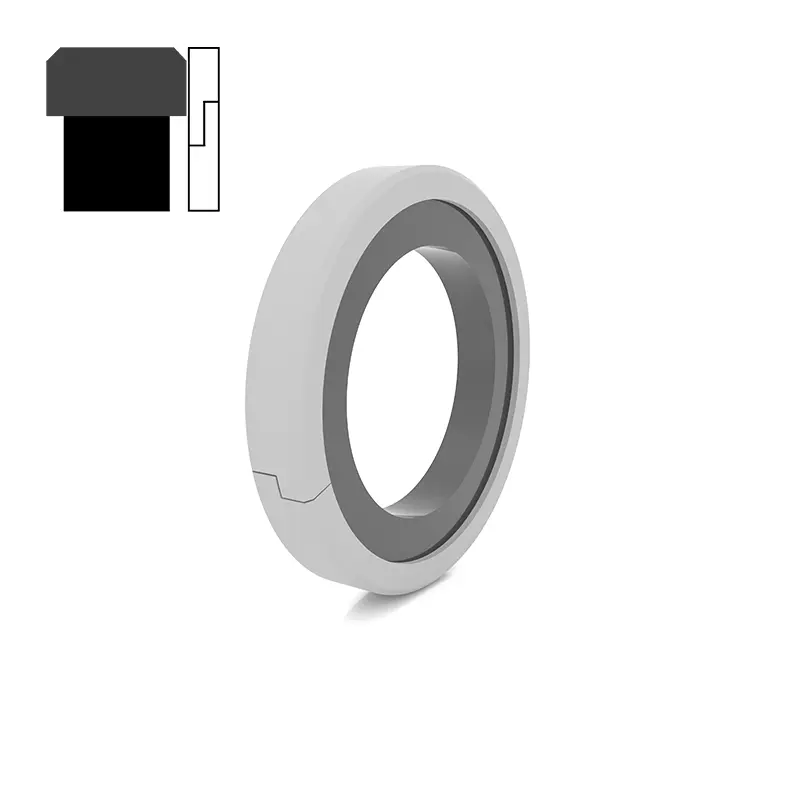

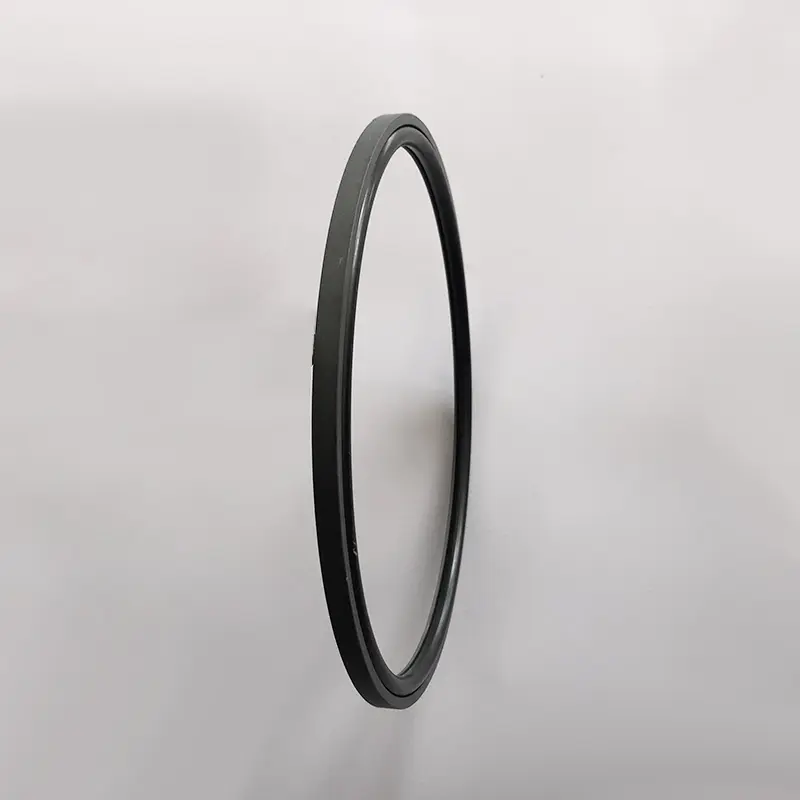

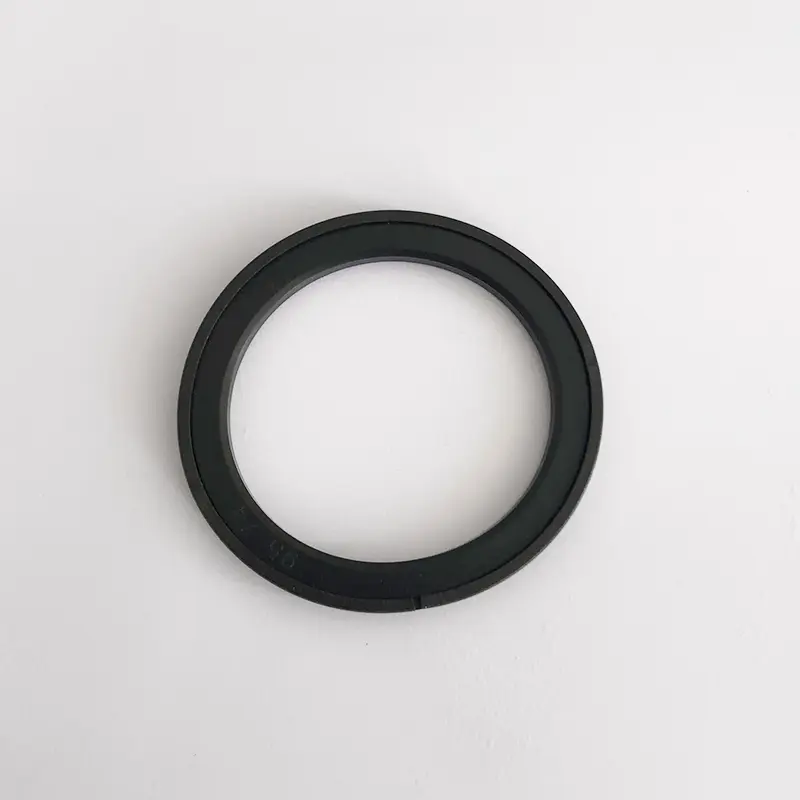

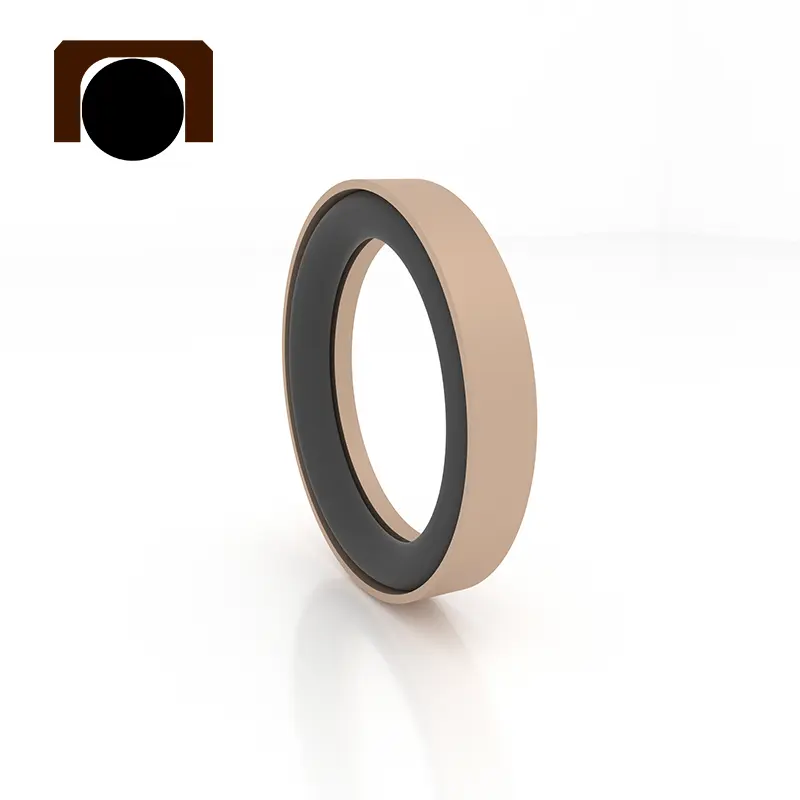

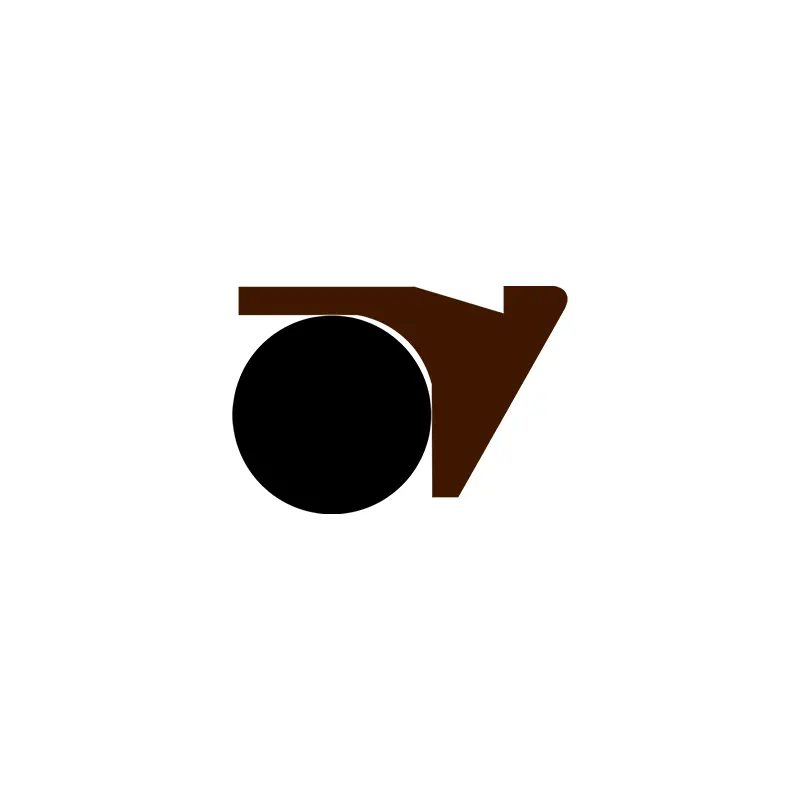

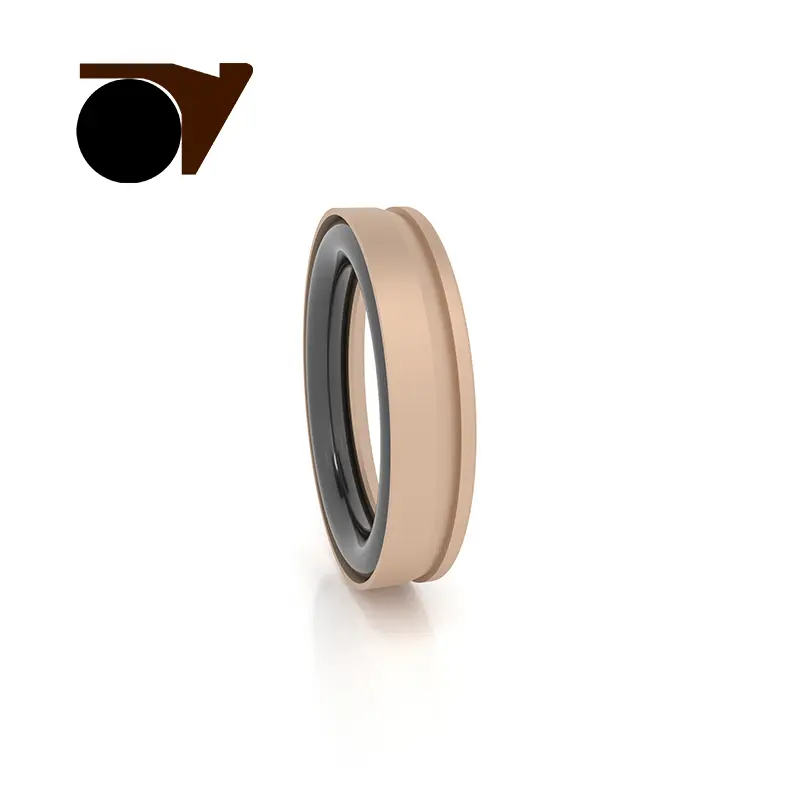

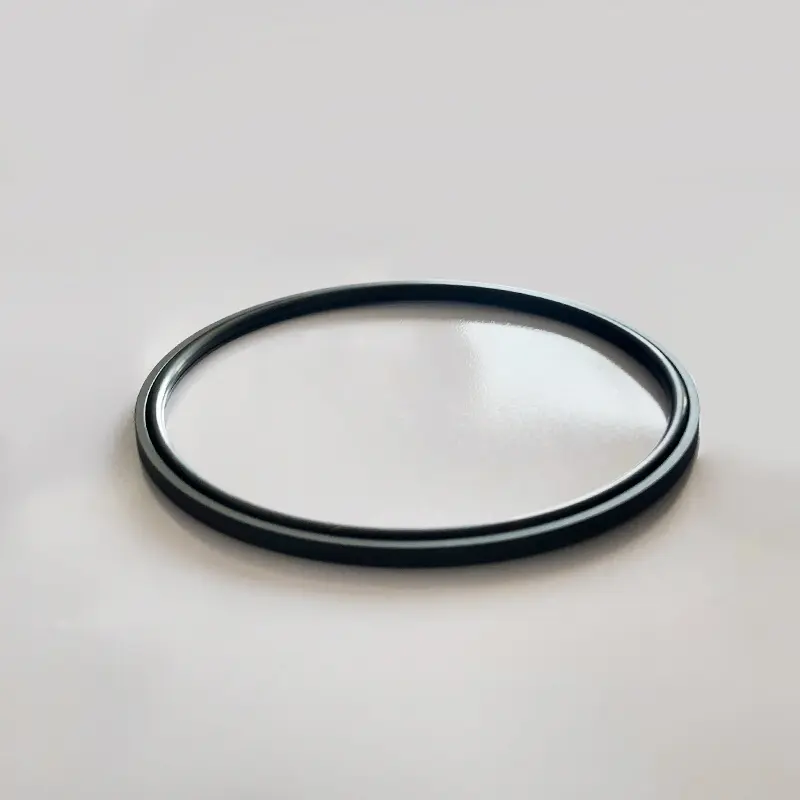

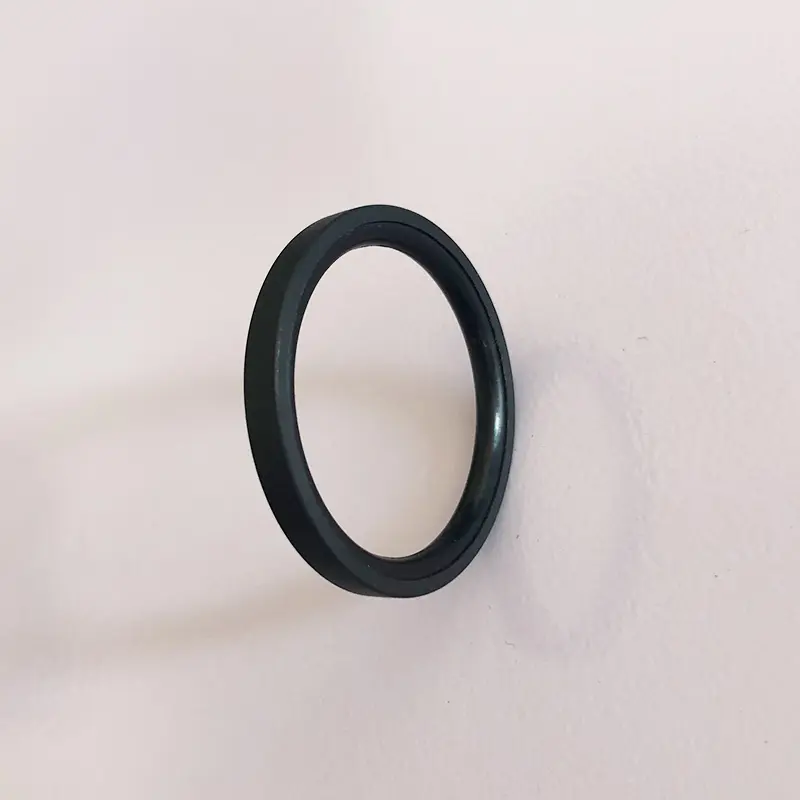

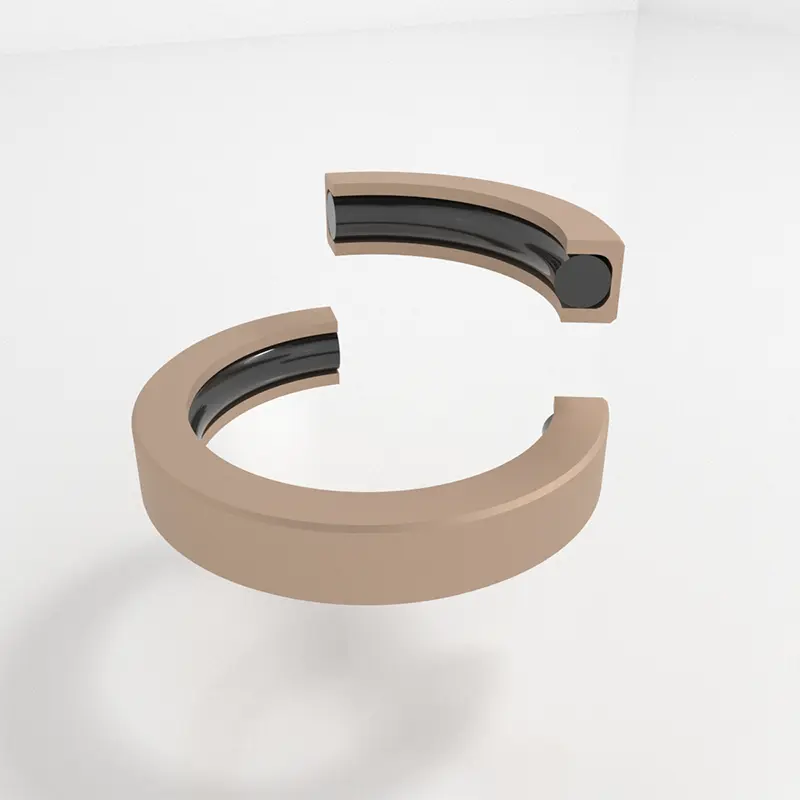

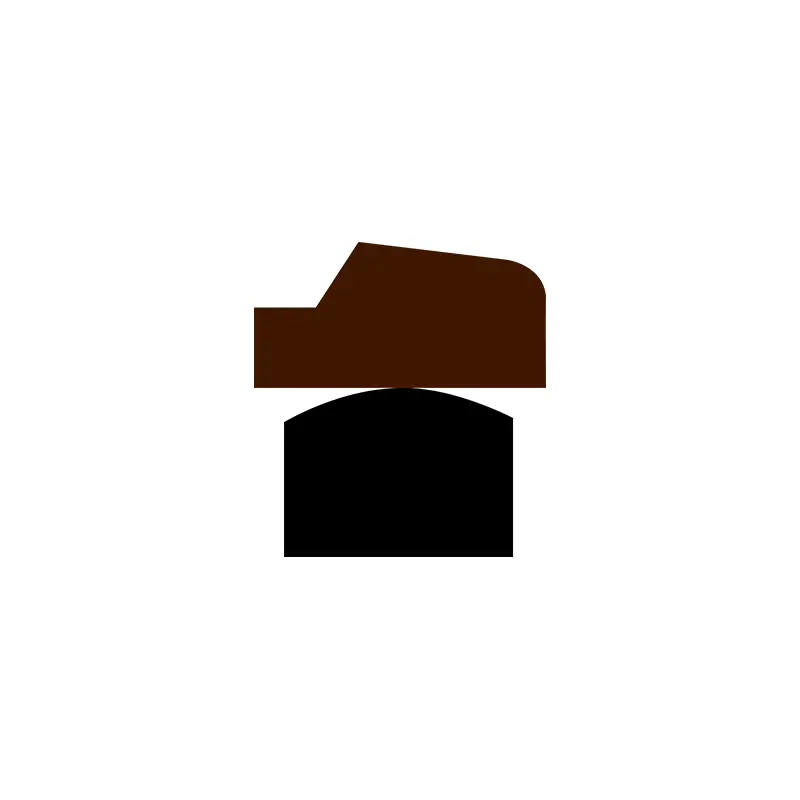

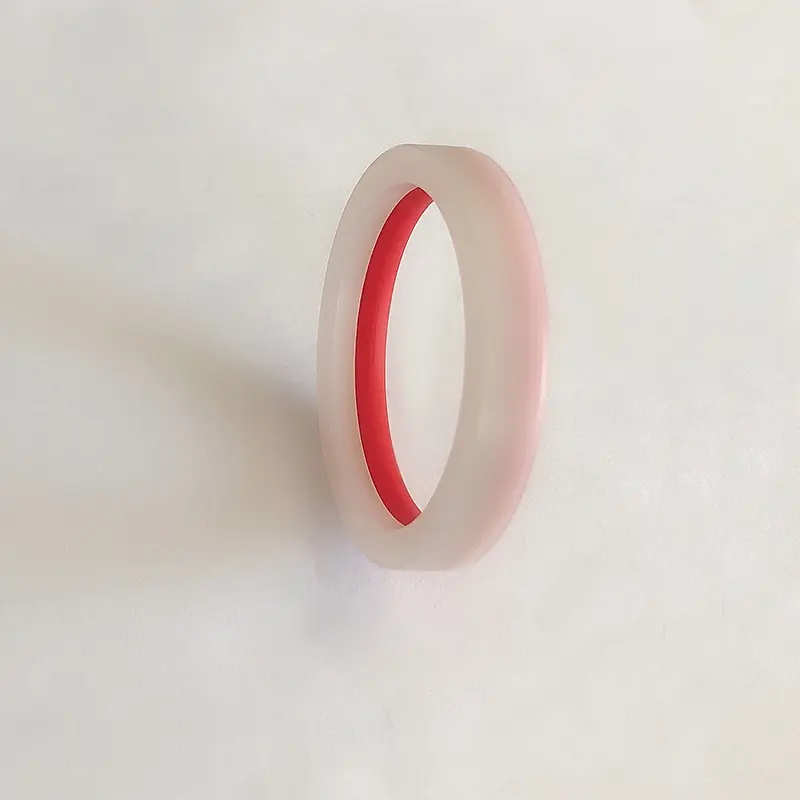

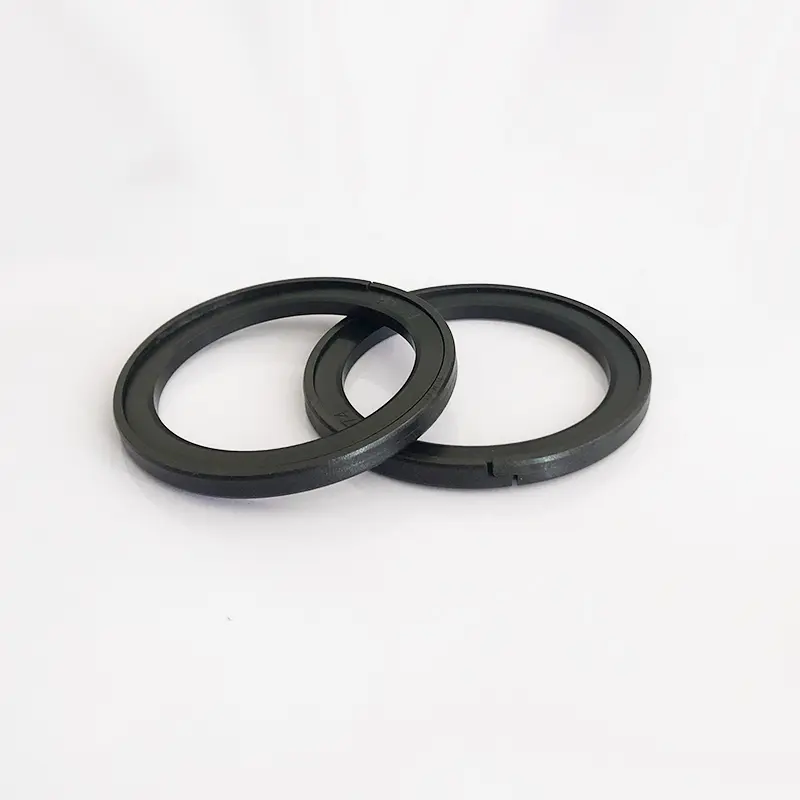

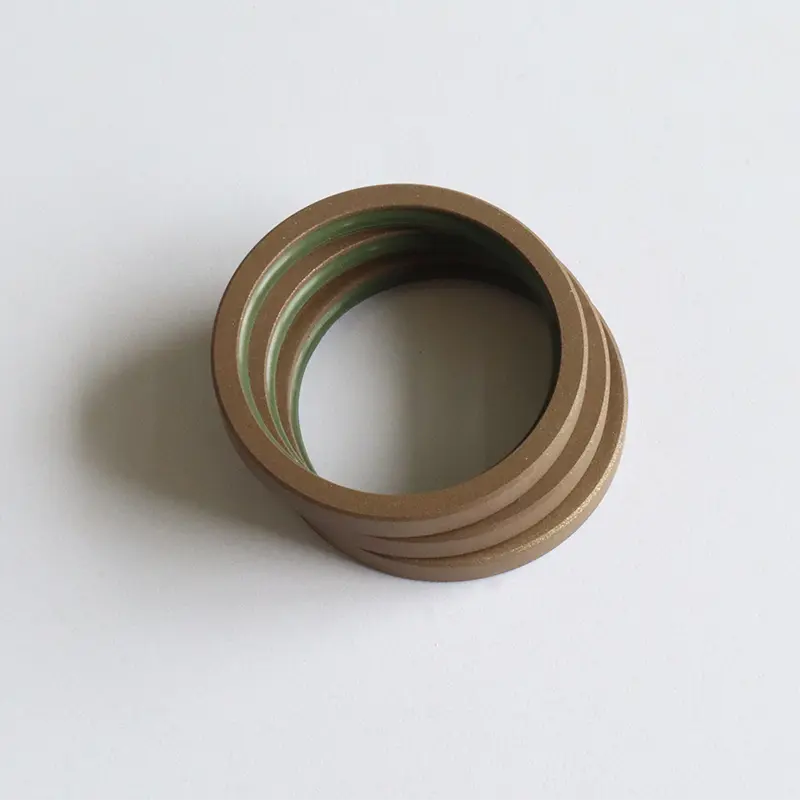

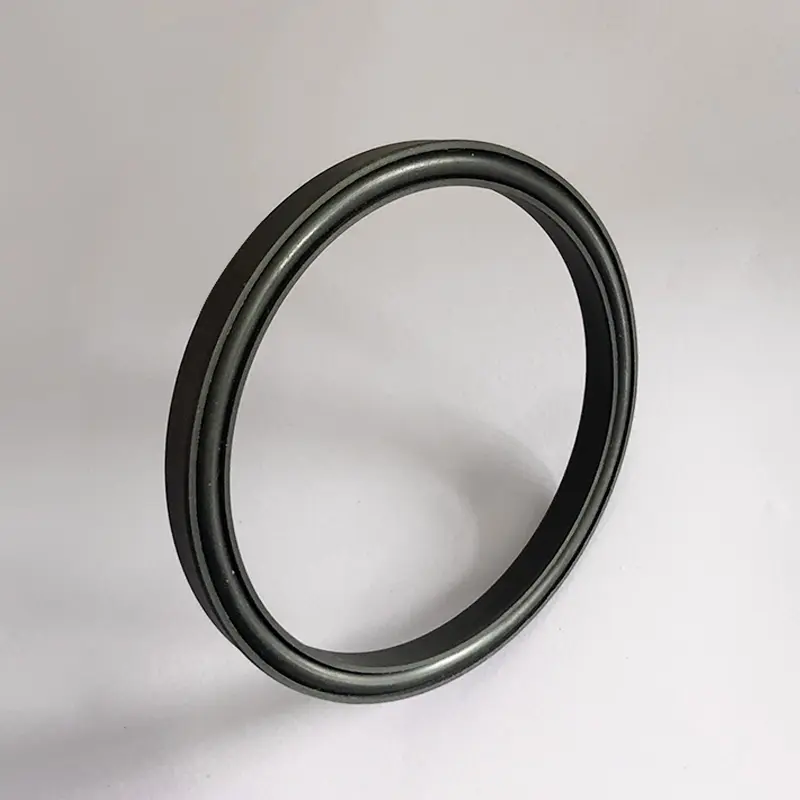

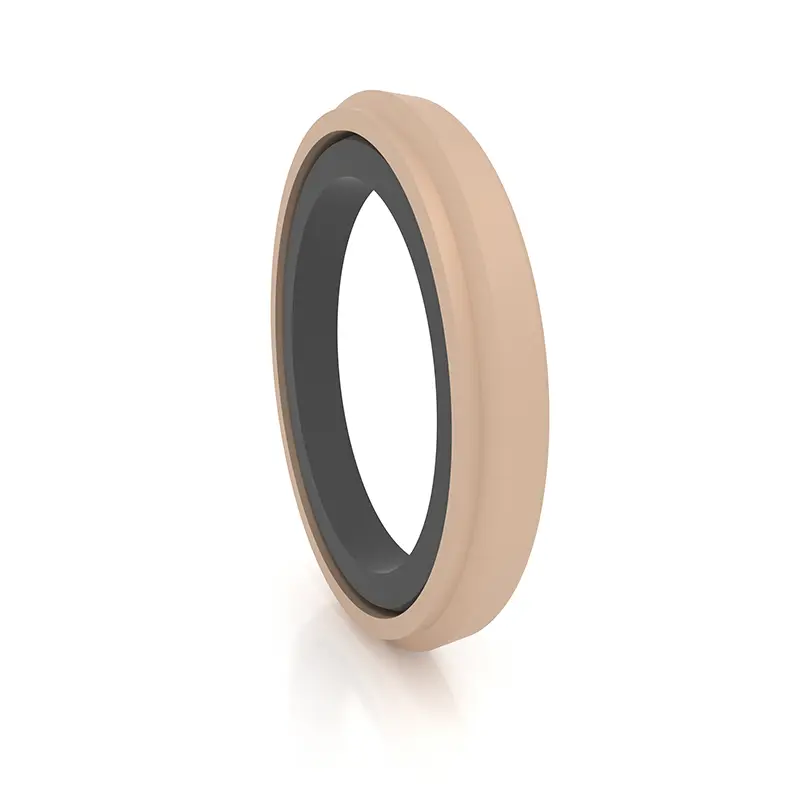

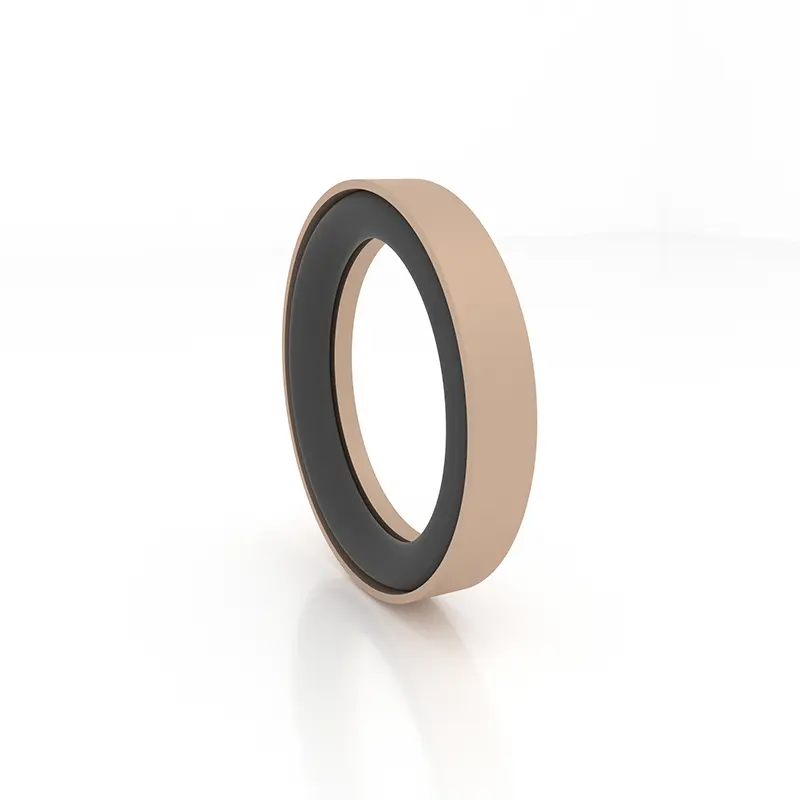

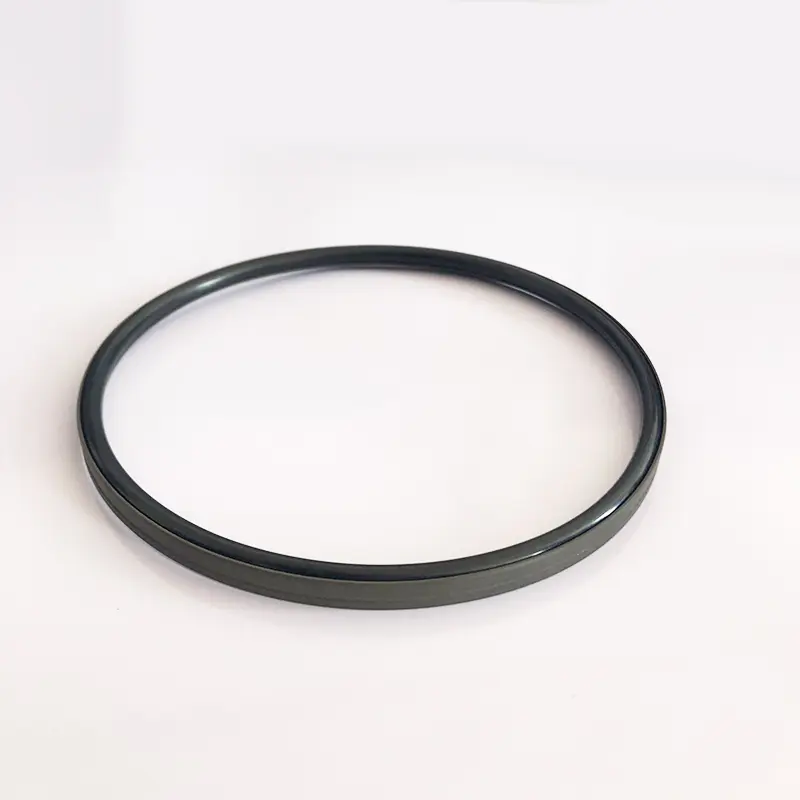

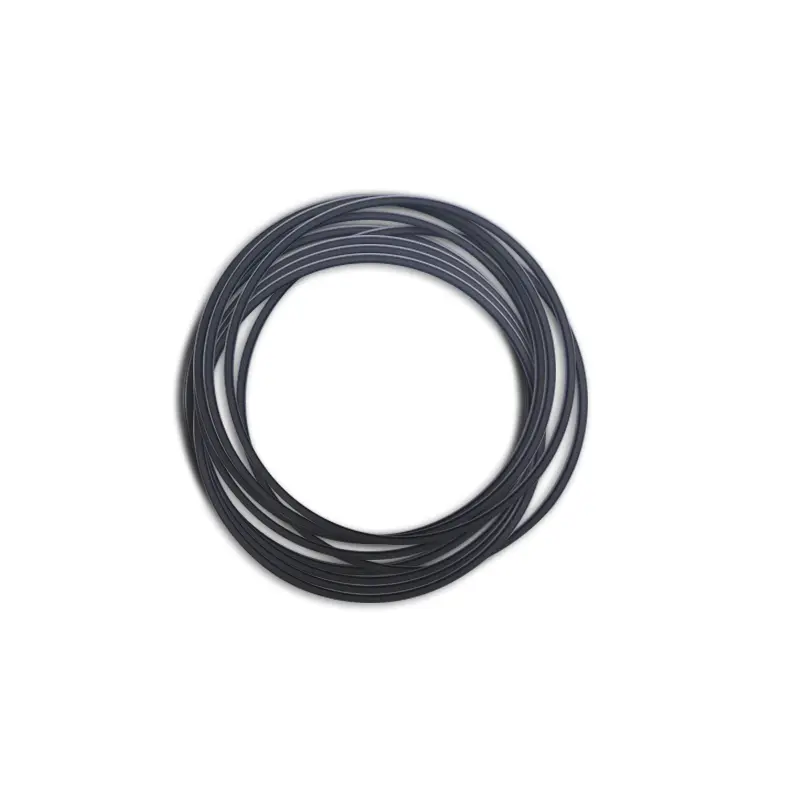

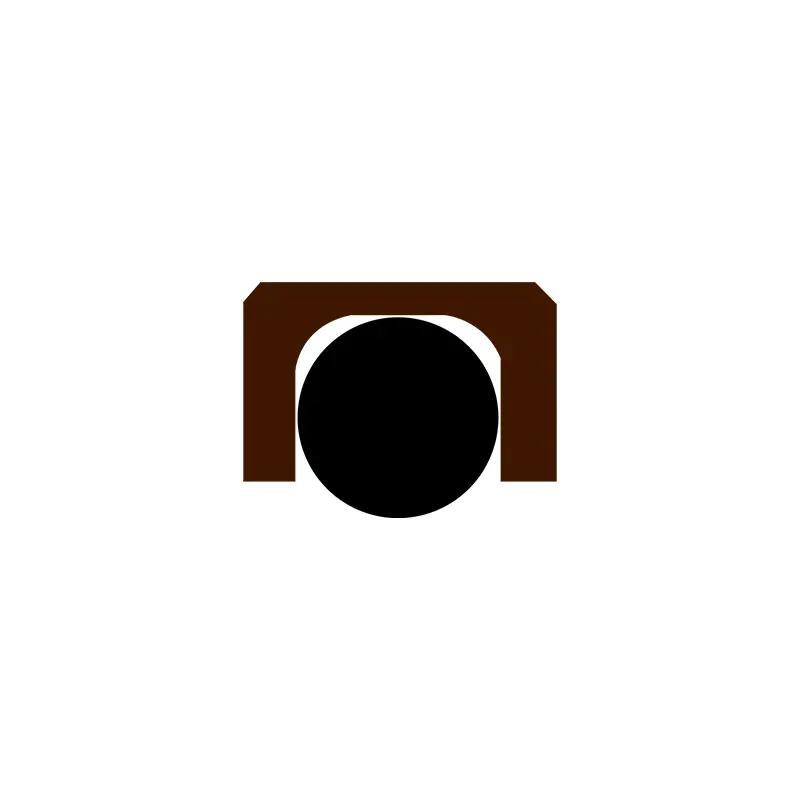

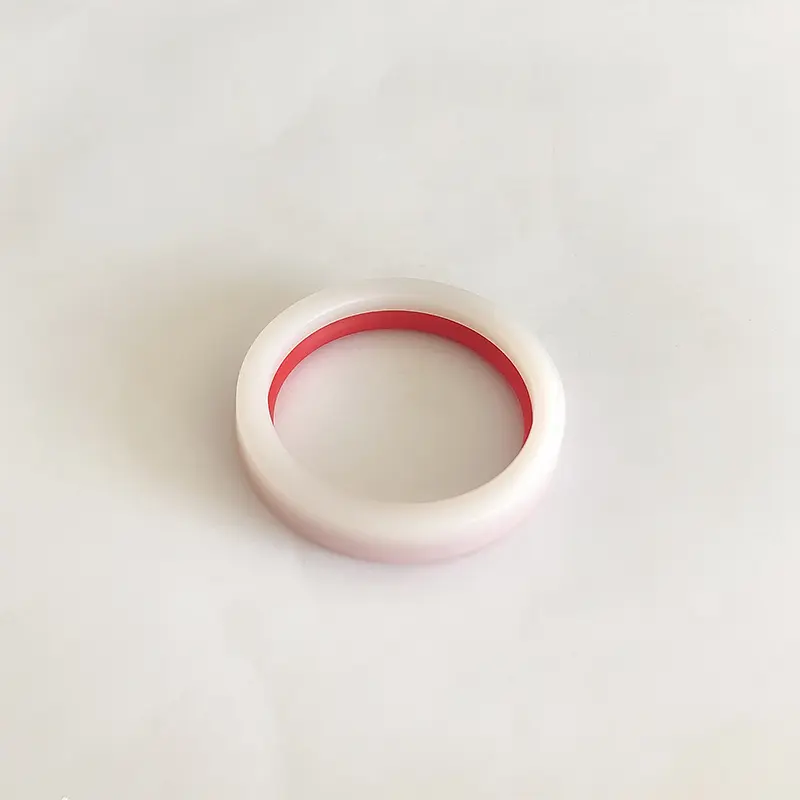

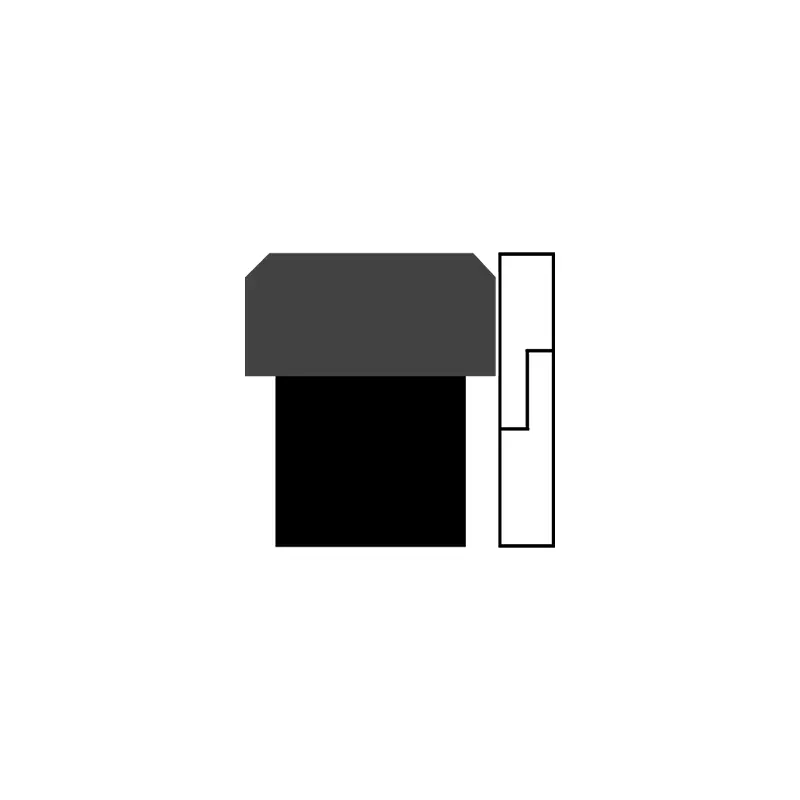

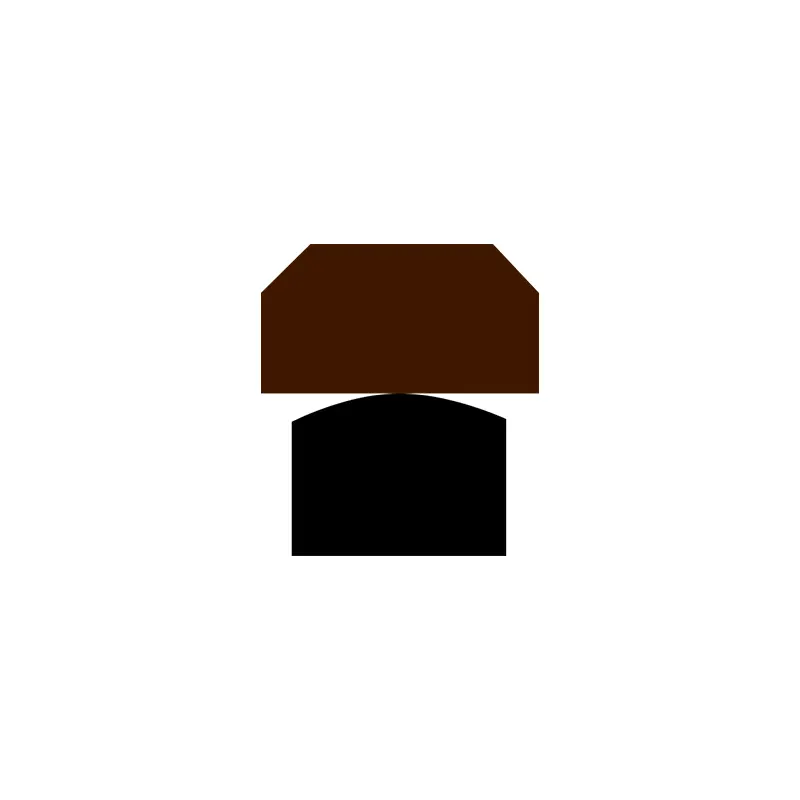

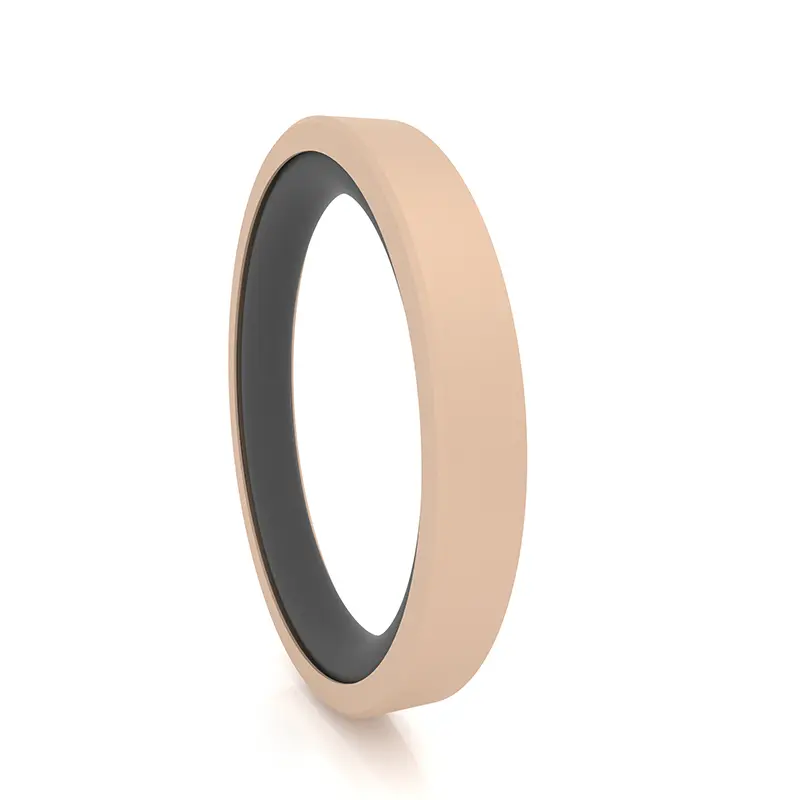

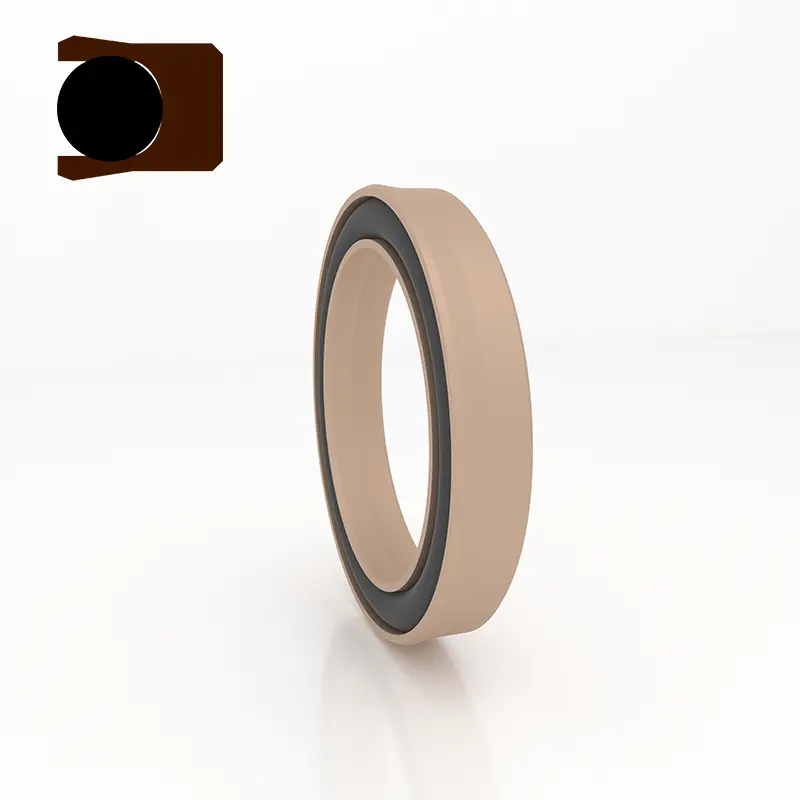

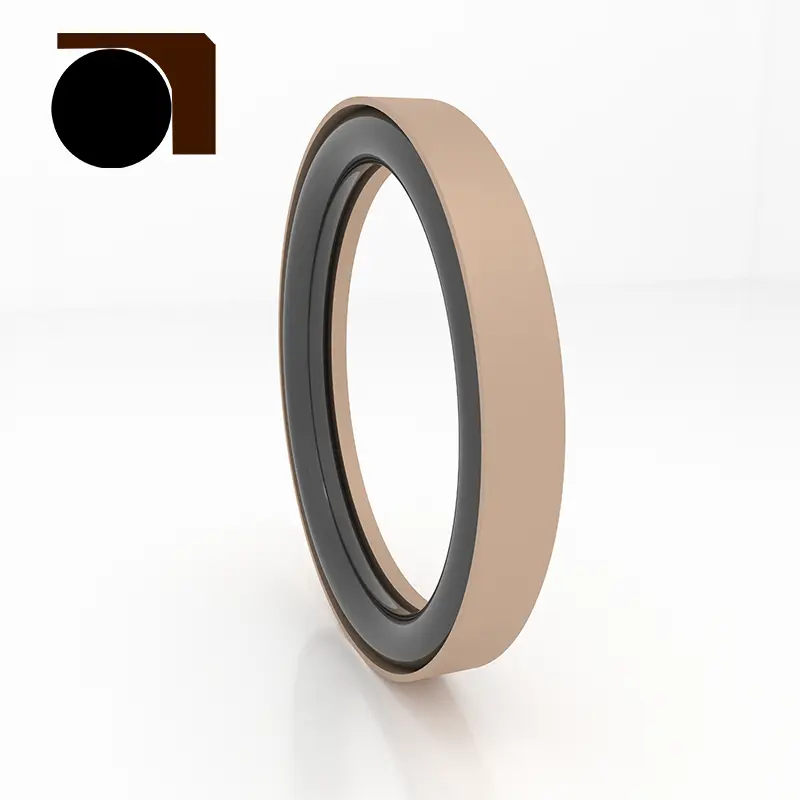

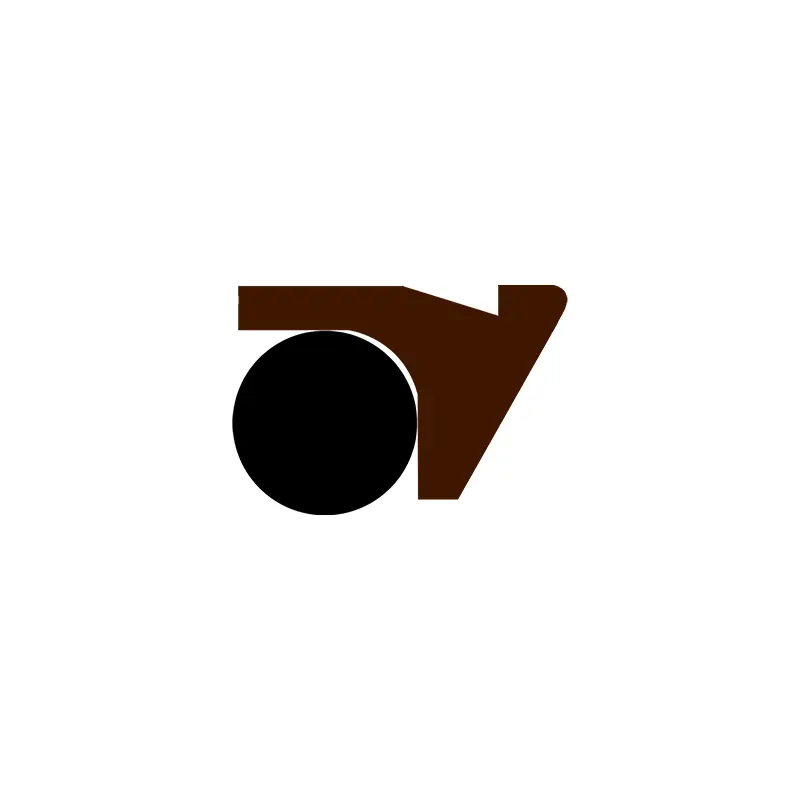

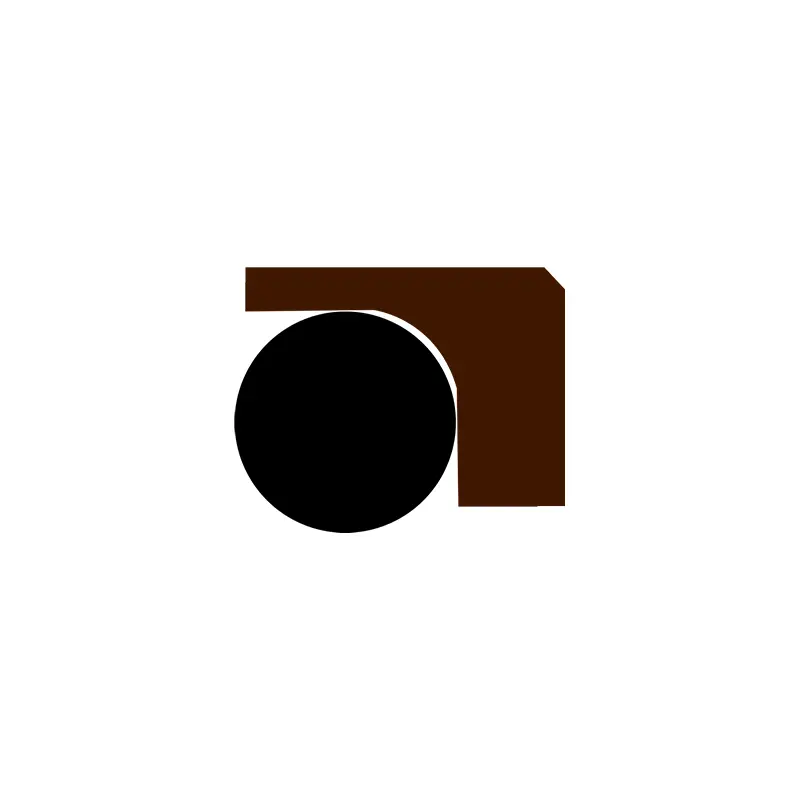

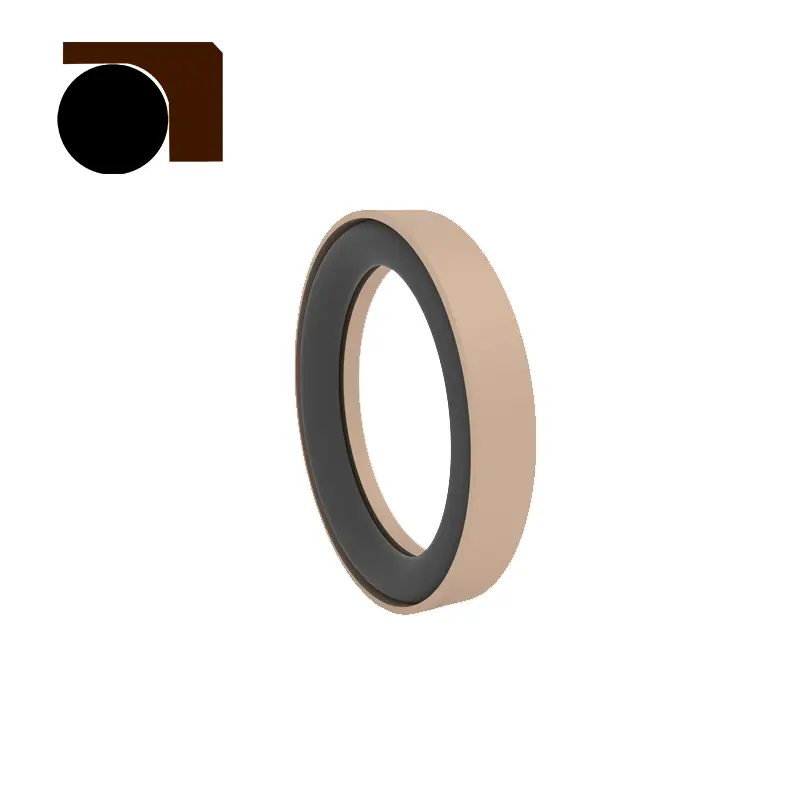

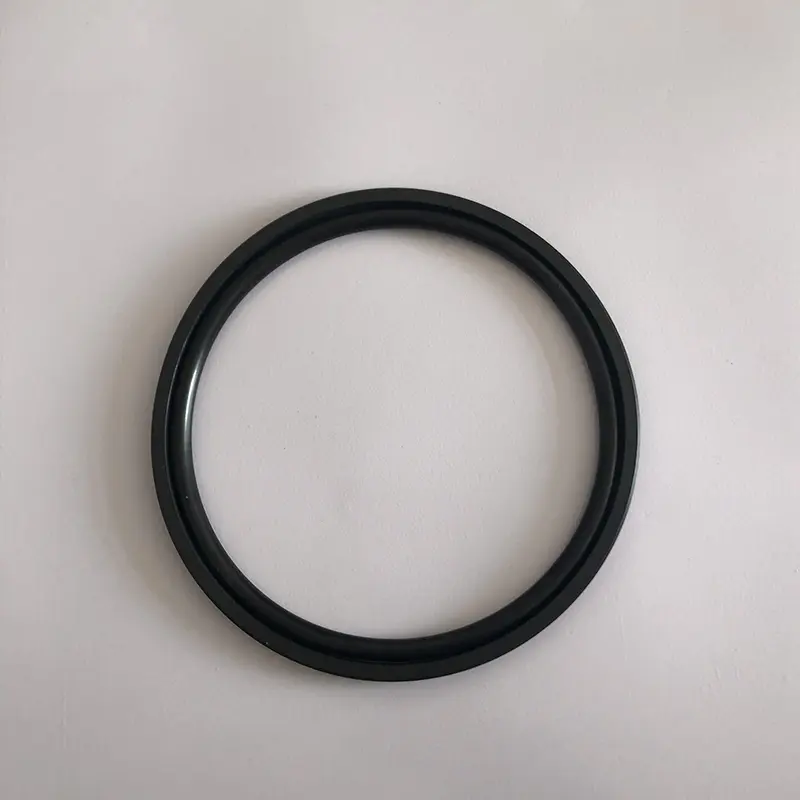

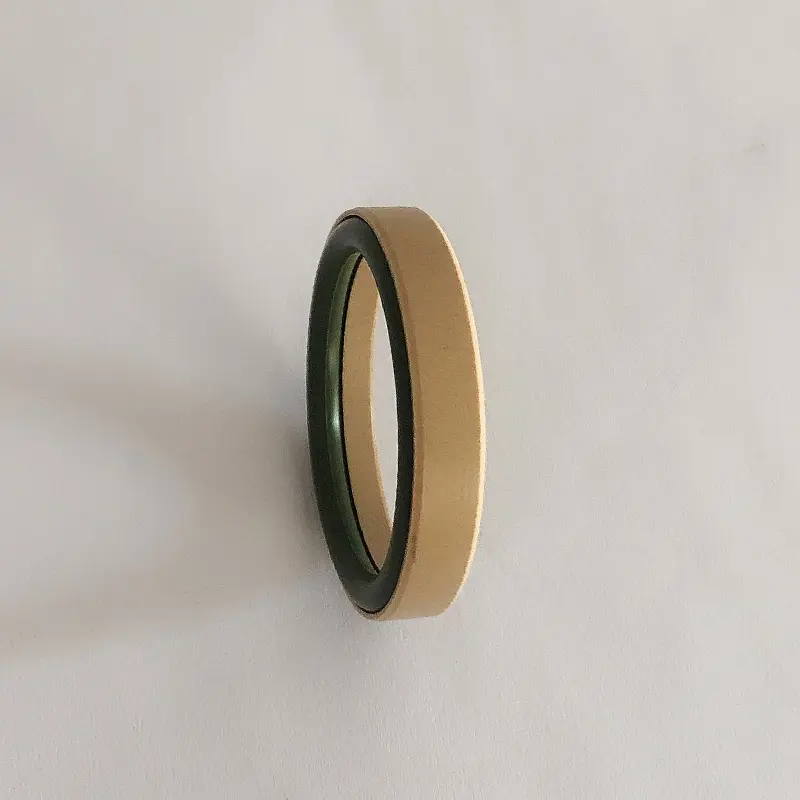

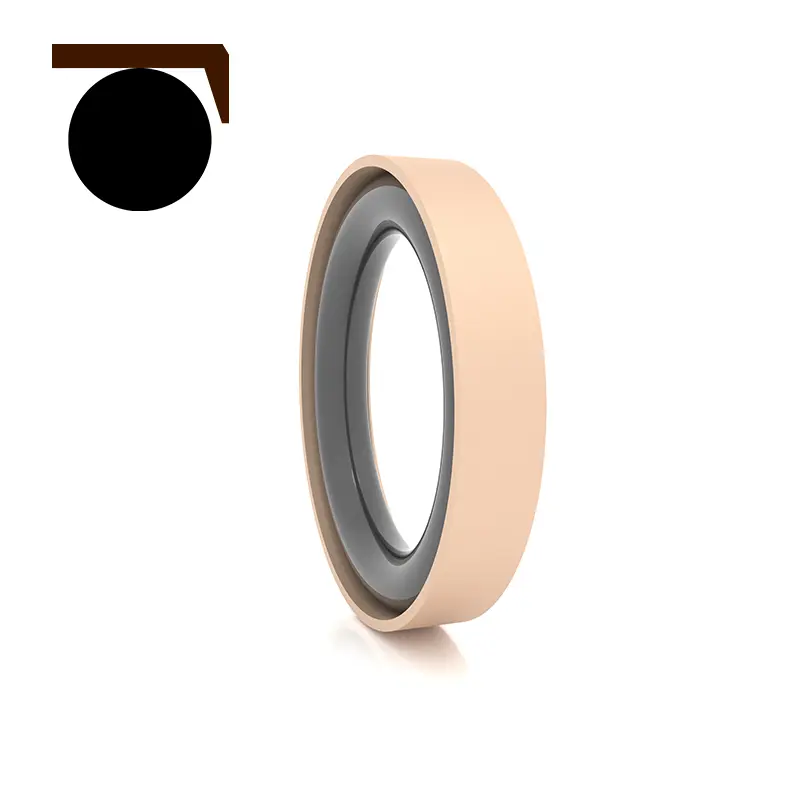

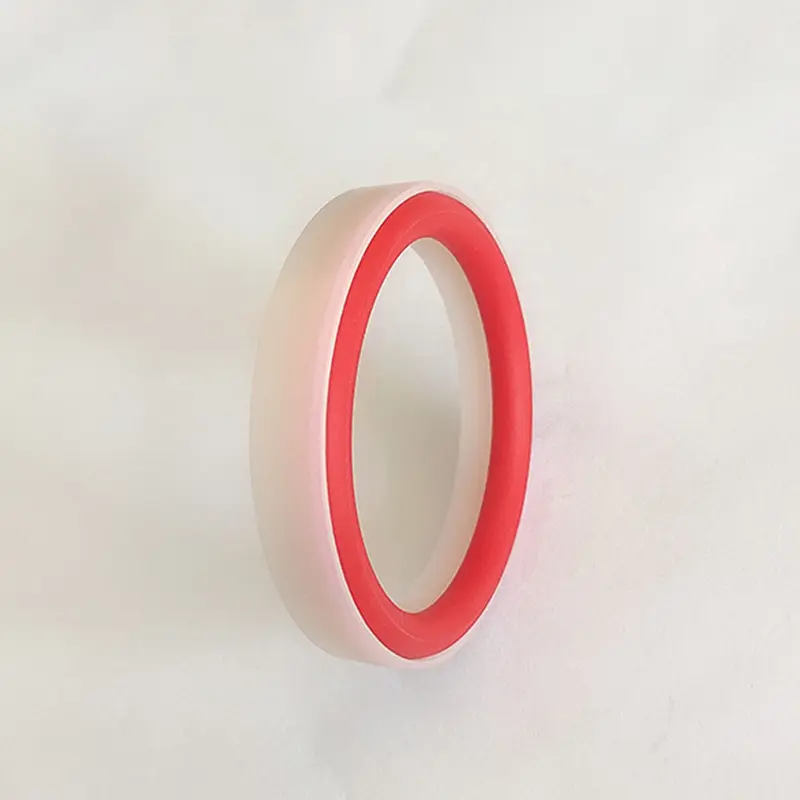

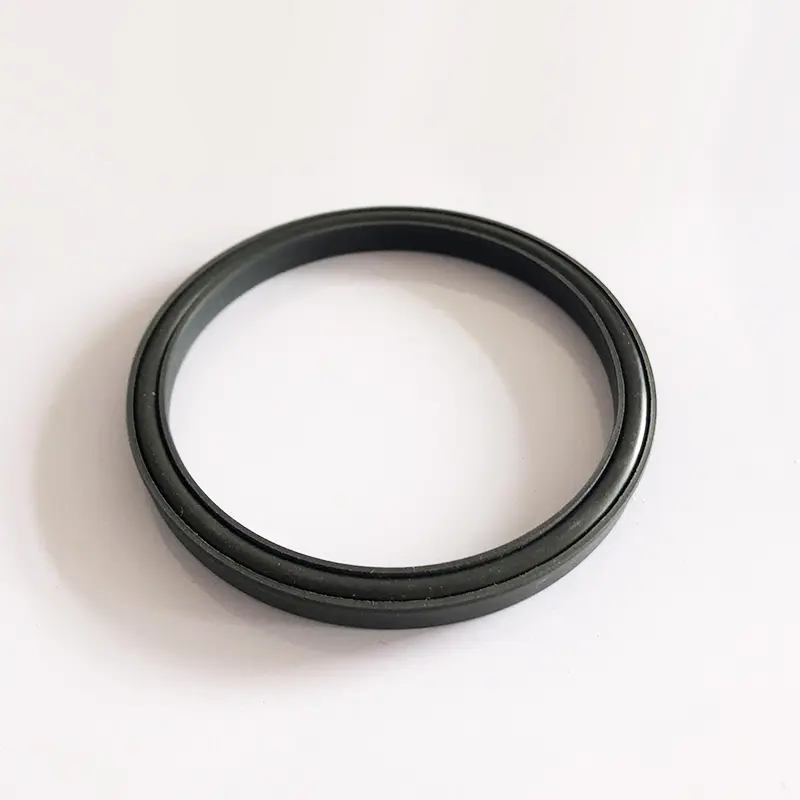

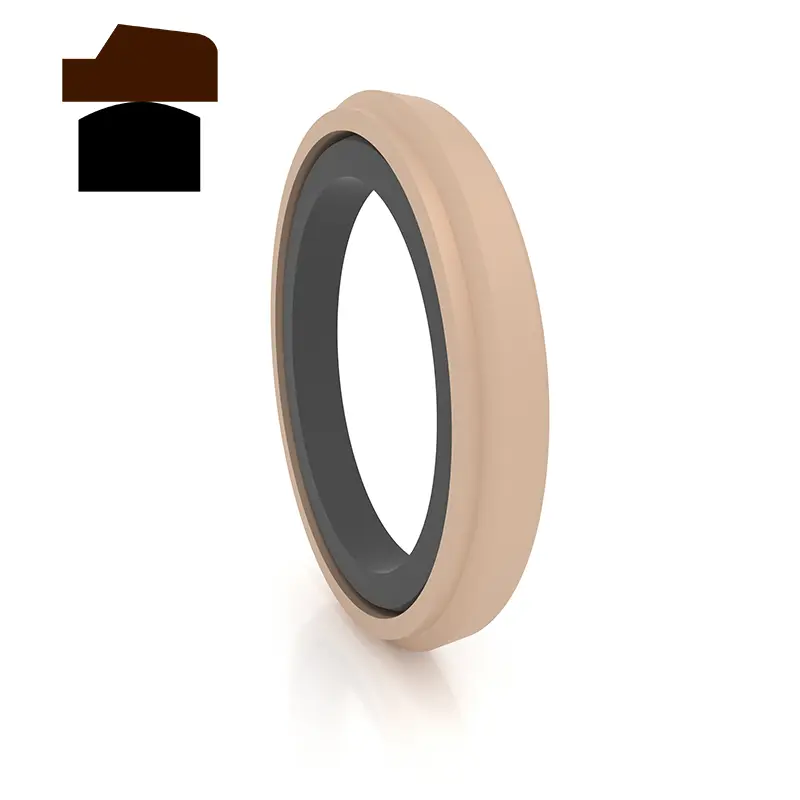

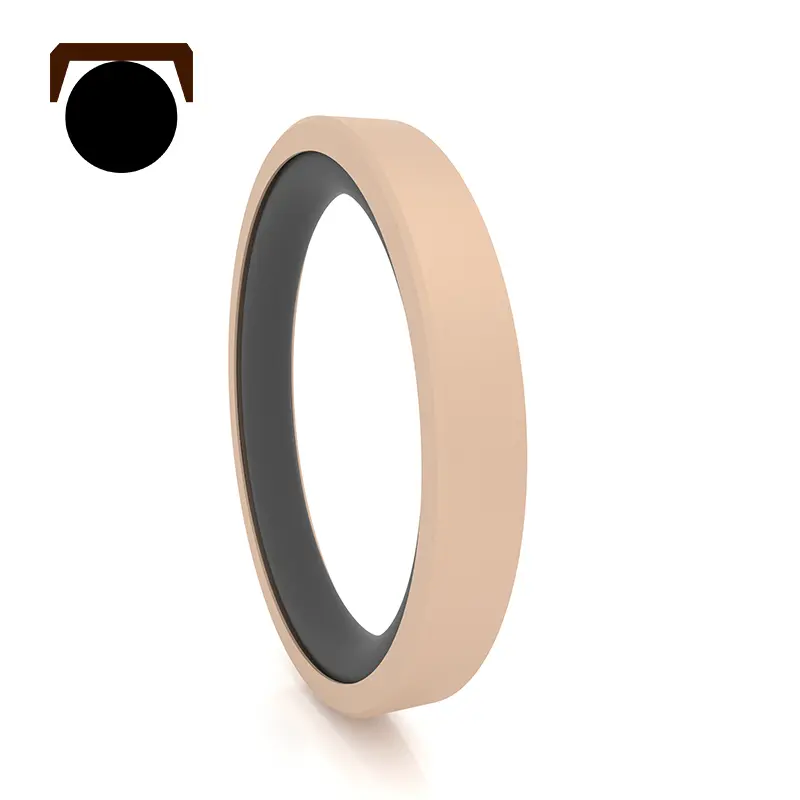

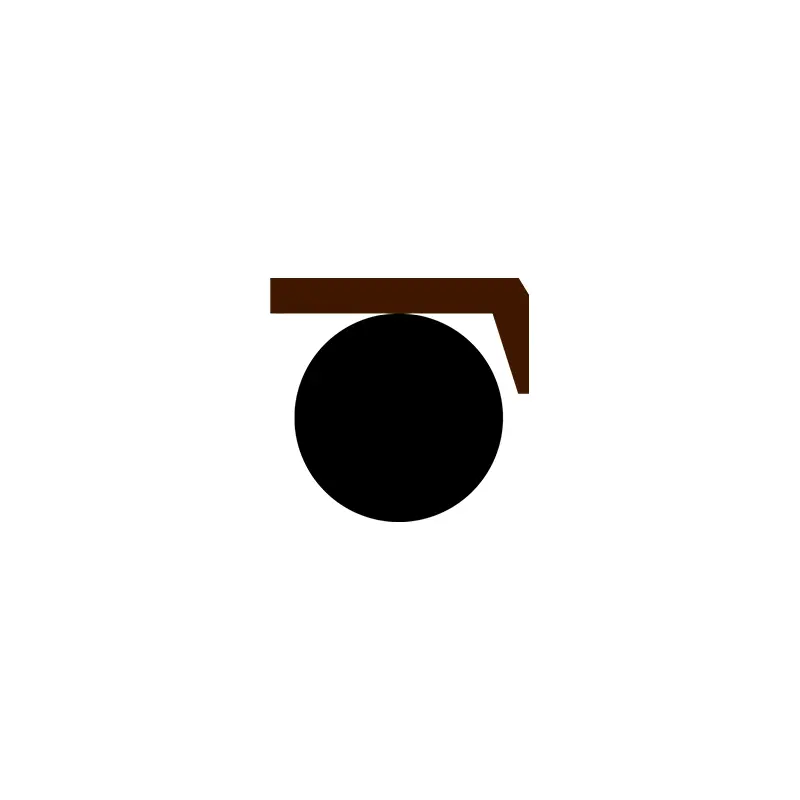

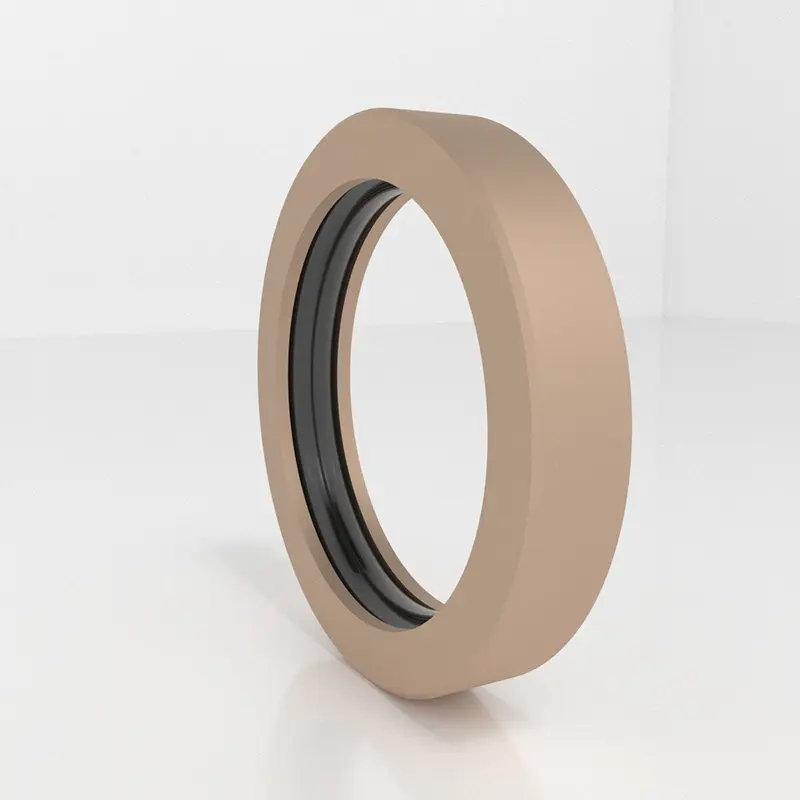

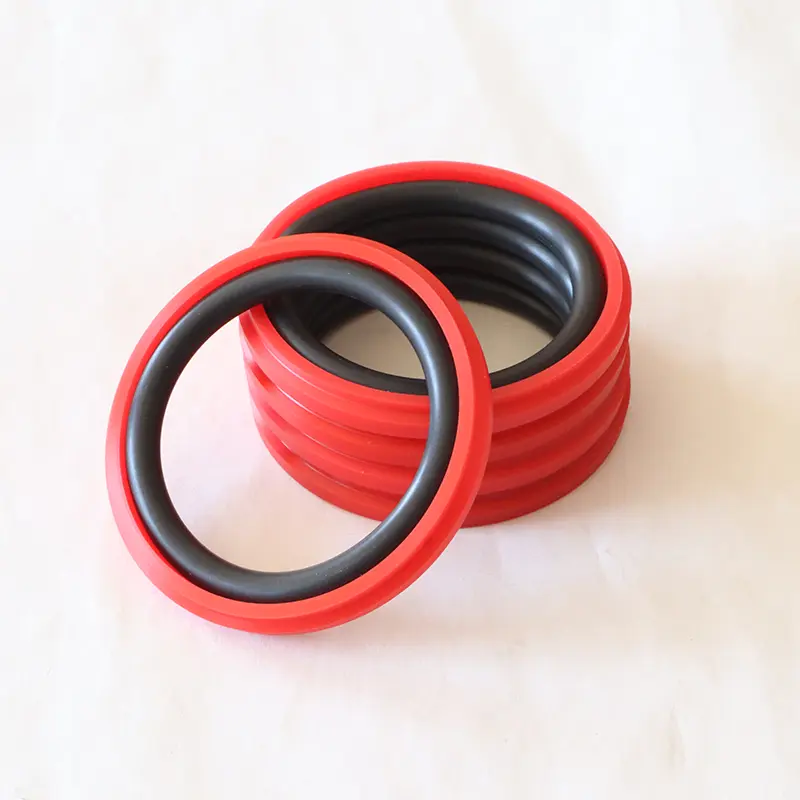

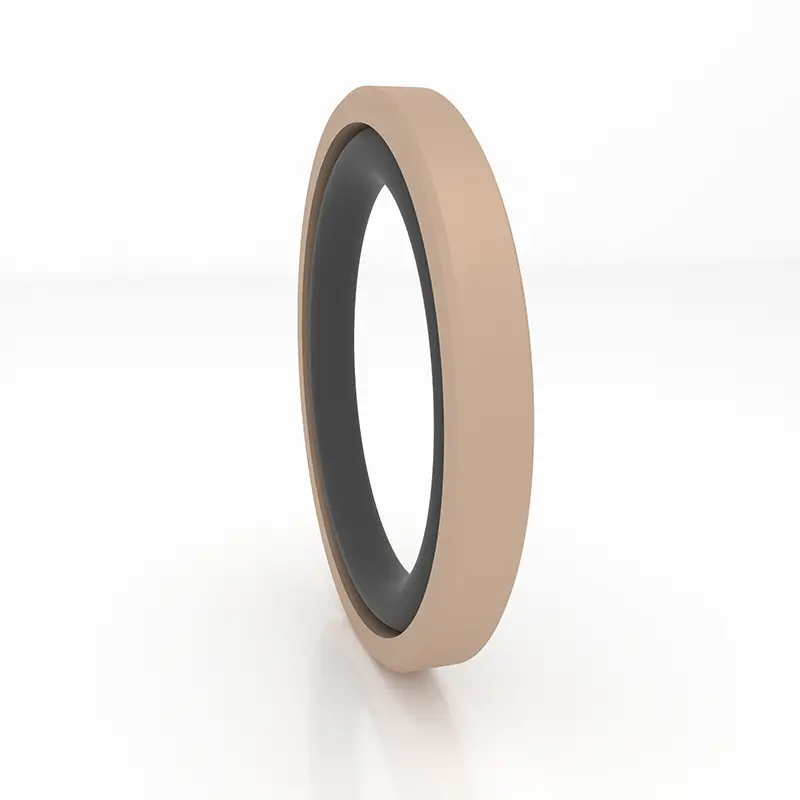

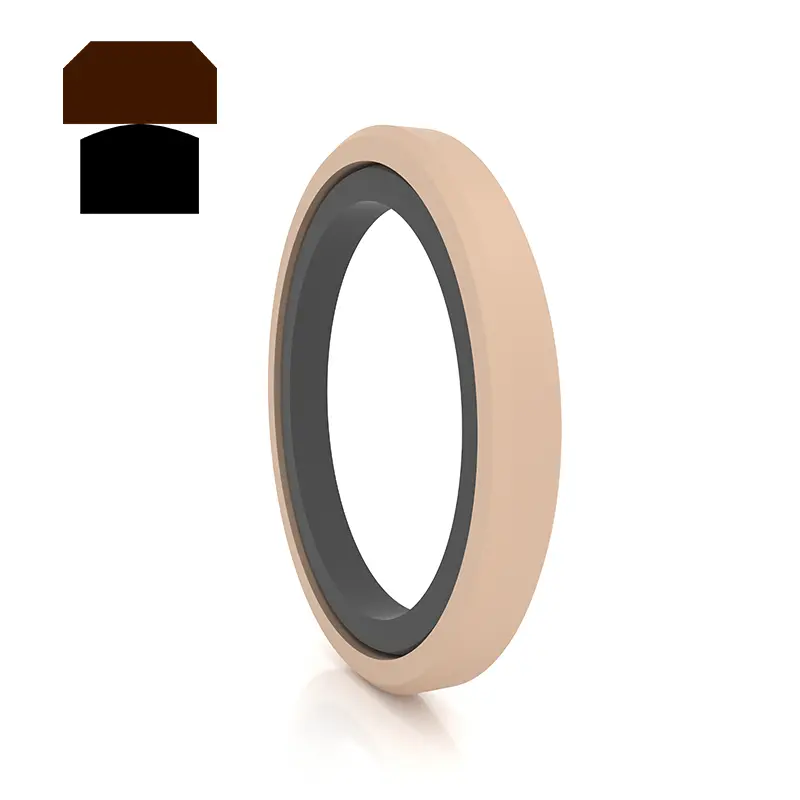

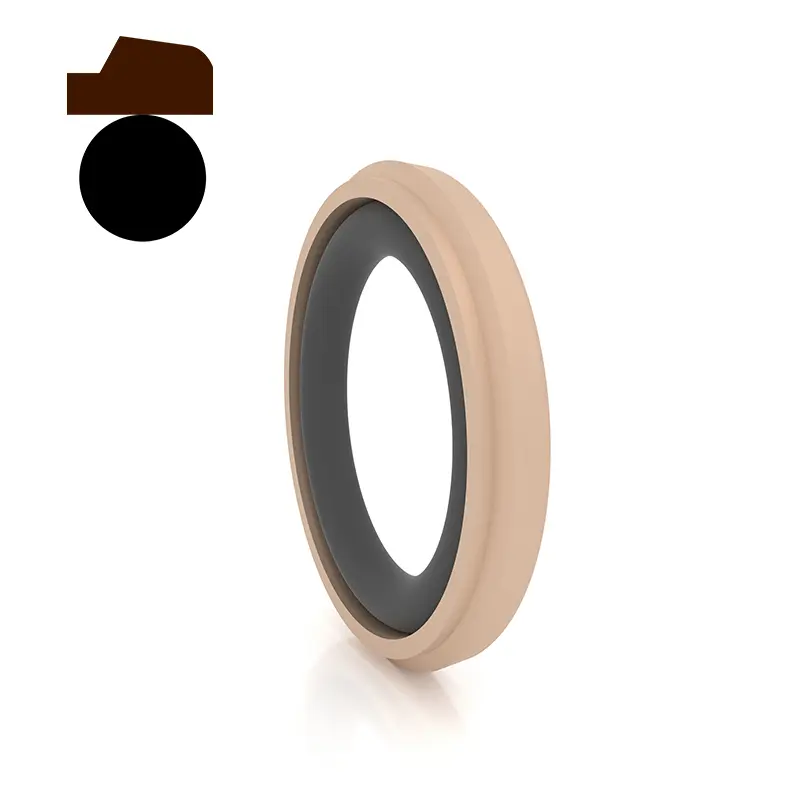

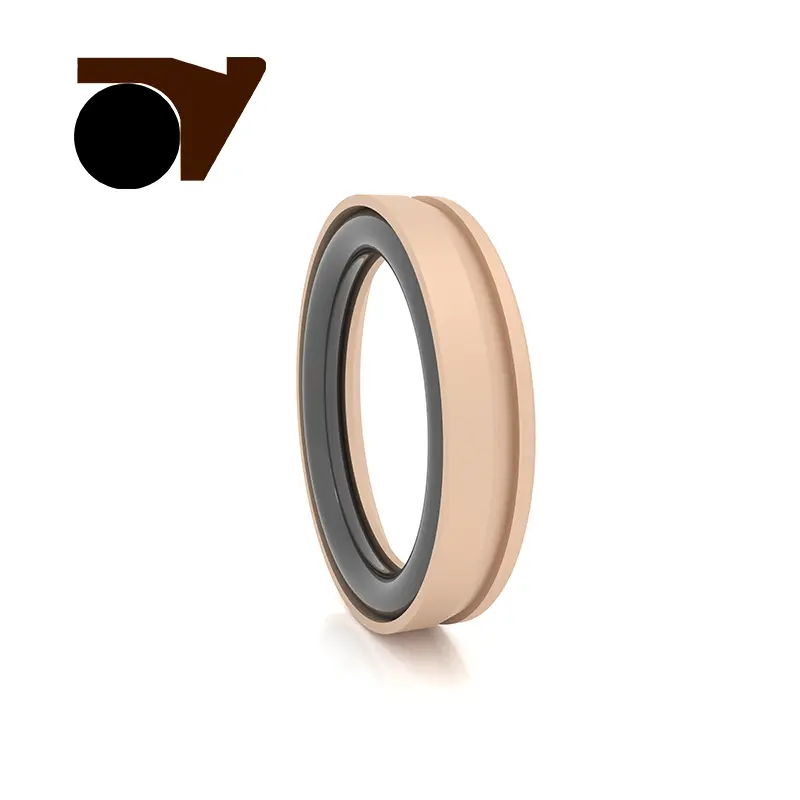

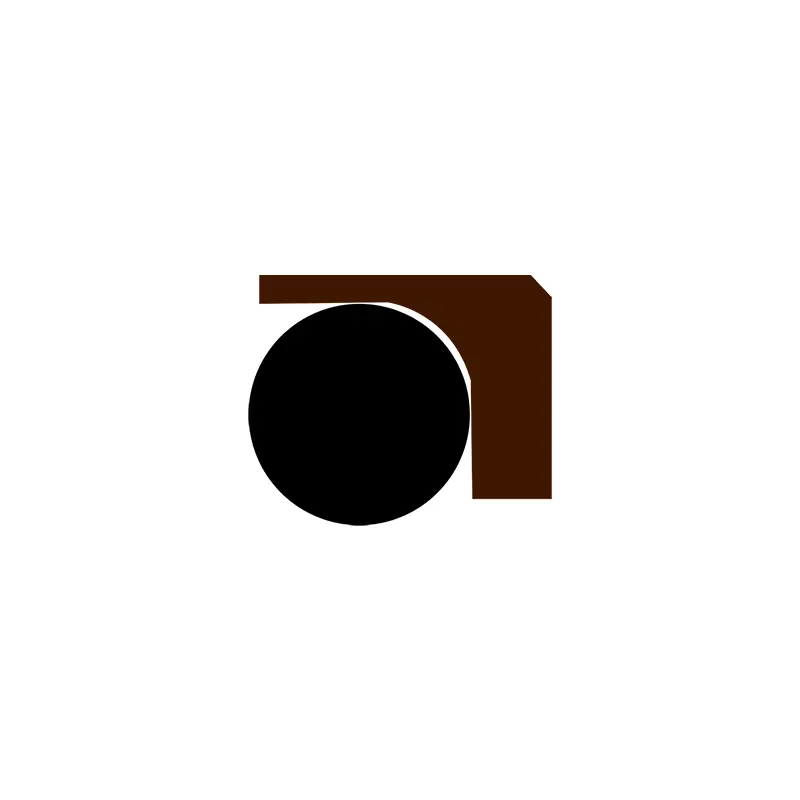

Le guarnizioni ad alta pressione per i fori a pistoni sono eccellenti, costituite da PTFE o speciali anelli di sigillatura a forma di specialità composita e anelli di gomma a forma di O elevati. Secondo gli O-ring corrispondenti, sono divisi in serie RC58-RC64 (adattate a GB1235), che sono appositamente utilizzate per il movimento idraulico alternativo a una via.
Il materiale PTFE ha una forte stabilità chimica, resistenza alla corrosione acida e alcali e si adatta a ambienti chimici complessi. L'anello di tenuta e l'anello di gomma lavorano insieme per ottenere un eccellente effetto di tenuta.
Nell'ingegneria marina, le guarnizioni ad alta pressione per i fori a pistoni possono fornire una protezione chiave per il sistema idraulico dei rilevatori di acque profonde. La pressione dell'acqua in acque profonde è alta e l'acqua di mare è altamente corrosiva. Il vantaggio del materiale è uno dei prerequisiti per il prodotto per fornire una resistenza alla pressione e resistenza alla corrosione.
Nella produzione di macchinari pesanti, le braccia telescopiche idrauliche di grandi gru beneficiano molto. Il cantiere è complesso, i bracci telescopici si muovono frequentemente e la pressione varia. Il materiale PTFE è resistente all'usura, combinato con un design a labbra sottile, una compensazione in tempo reale per usura, sigillatura stretta e rischi di guasti ridotti.
Nel campo dei nuovi veicoli energetici, anche le guarnizioni ad alta pressione per i fori del pistone sono fondamentali. Nei componenti idraulici EPS, il materiale è stabile e può sigillare accuratamente la faccia dell'erosione dell'olio idraulico e le variazioni di temperatura; Nel sistema del freno, per l'impatto ad alta pressione e la corrosione del fluido del freno, la struttura speciale e l'anello di tenuta di spessore ottimizzato impediscono rigorosamente perdite e garantiscono sicurezza.
Le guarnizioni ad alta pressione per i fori del pistone che produciamo hanno alcuni modelli con un design a labbra sottile con una buona compensazione e un'eccellente sigillatura. Sono ben ottimizzati per la pressione dell'acqua e i media a bassa viscosità. La struttura speciale è resistente ad alta pressione e ha un'eccellente qualità del materiale. È la scelta migliore per l'apertura di una tenuta efficiente.
Caratteristiche del prodotto:
1. Attrito basso, piccola resistenza di partenza, movimento regolare, attrito uguale dinamico e statico, nessun striscio;
2. Lunga vita, può essere utilizzato per i sigilli di lubrificazione senza olio;
3. Può essere utilizzato per sigillare ad alta pressione, pressione ultra-alta, acqua e altri media a bassa viscosità;
4. Può essere utilizzato per la sigillatura dell'acqua e altri supporti a bassa viscosità
Selezione del materiale

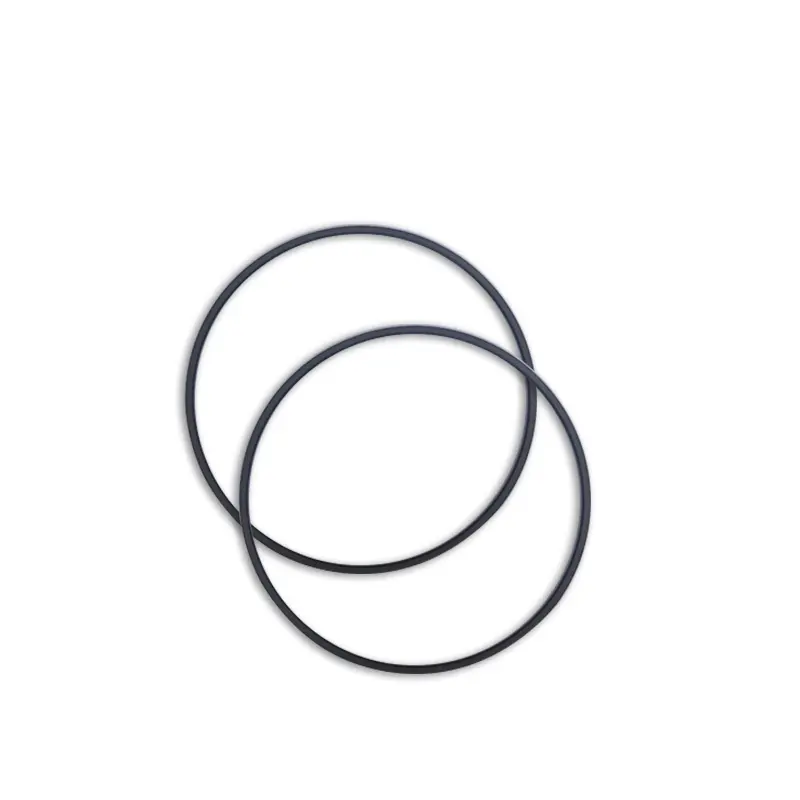

1. I materiali per gli O-ring sono: R01 Nitrile Rubber (NBR), R02 Fluorobber (FKM), ecc.
2. Materiali ad anello di tenuta: materiale standard PTFE3, altri materiali opzionali PTFE1, PTFE2, PTFE4, materiali termoplastici compositi.

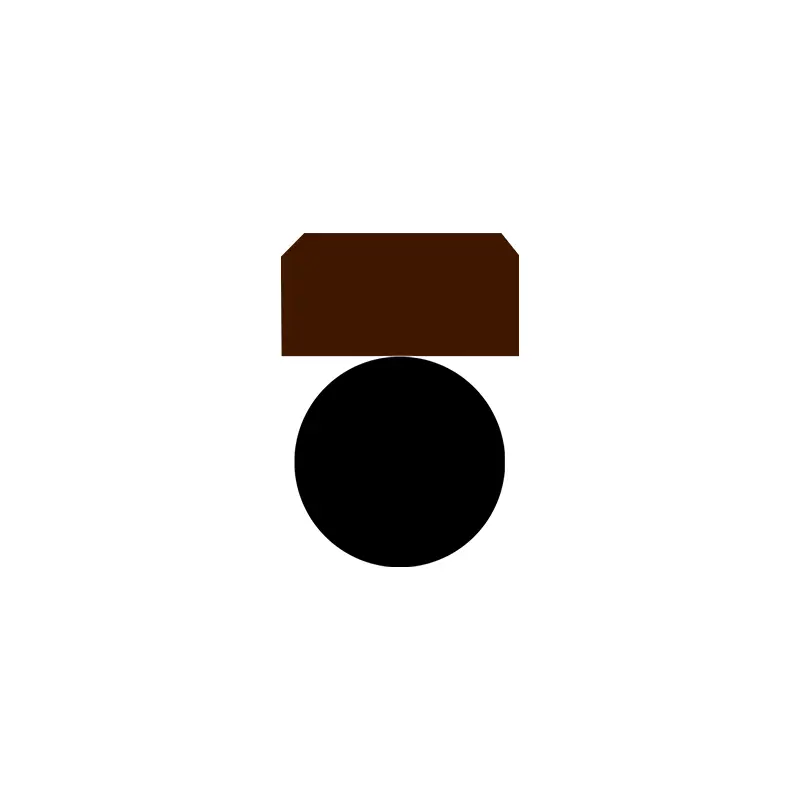

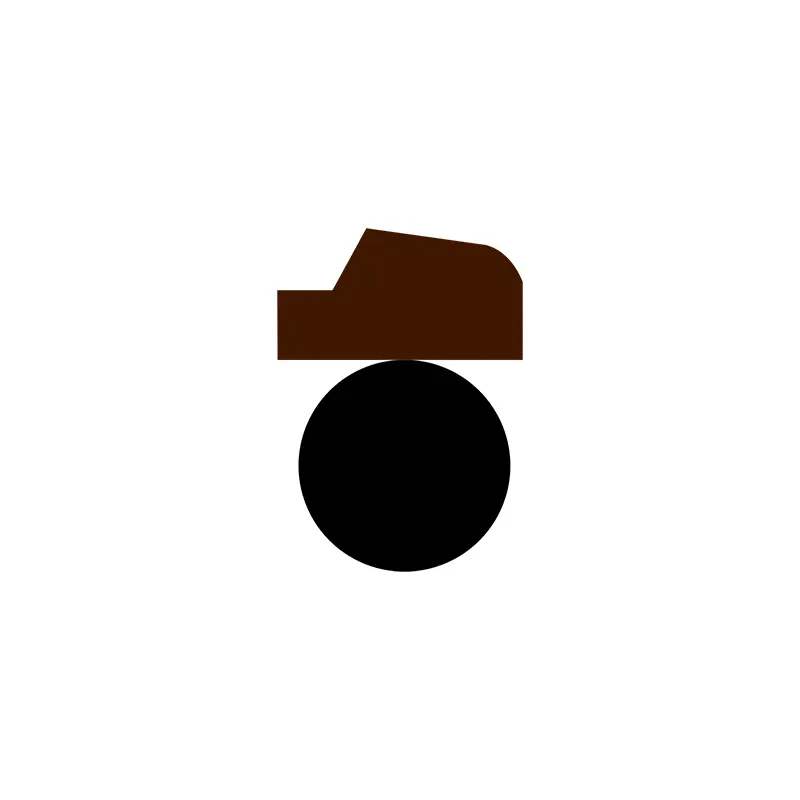

| Condizioni di lavoro applicabili di sigilli ad alta pressione per i fori del pistone (i valori limite non dovrebbero apparire contemporaneamente) | |||||
| Profilo | Modello | Pressione (MPA) |
Temperatura (℃) | Velocità (m/s) | Media |
 |
RC51/RC52 | ≤70 | -35 ~+100 (O-ring corrispondente NBR) | ≤6 | Olio idraulico a base minerale, fluido ritardante di fiamma (HFA/HFB), gas, ecc. |
| -20 ~+180 (FKM O-Ring corrispondente) | |||||
 |
RC53/RC54 | ≤100 | -35 ~+100 (O-ring corrispondente NBR) | ≤6 | Olio idraulico a base minerale, fluido ritardante di fiamma (HFA/HFB), gas, ecc. |
| -20 ~+180 (FKM O-Ring corrispondente) | |||||
 |
RC55 | ≤200 | -35 ~+100 (O-ring corrispondente NBR) | ≤6 | Olio idraulico a base minerale, fluido ritardante di fiamma (HFA/HFB), acqua, ecc. |
| -20 ~+180 (FKM O-Ring corrispondente) | |||||
 |
RC56/RC57 | ≤100 | 35 ~+100 (O-ring corrispondente NBR) | ≤6 | Olio idraulico a base minerale, fluido ritardante di fiamma (HFA/HFB), gas, ecc. |
| -20 ~+180 (FKM O-Ring corrispondente) | |||||
 |
RC58/RC59 | ≤200 | -35 ~+100 (O-ring corrispondente NBR) | ≤6 | Olio idraulico a base minerale, fluido ritardante di fiamma (HFA/HFB), acqua, ecc. |
| -20 ~+200 (O-Ring FKM corrispondente) | |||||
 |
RC60 | ≤260 | -35 ~+100 (O-ring corrispondente NBR) | ≤6 | Olio idraulico a base minerale, fluido ritardante di fiamma (HFA/HFB), acqua, ecc. |
| -20 ~+200 (O-Ring FKM corrispondente) | |||||
 |
RC61 | ≤60 | -35 ~+100 (O-ring corrispondente NBR) | ≤6 | Olio idraulico a base minerale, fluido ritardante di fiamma (HFA/HFB), acqua, ecc. |
| -20 ~+200 (O-Ring FKM corrispondente) | |||||
 |
RC61-B | ≤60 | -35 ~+100 (O-ring corrispondente NBR) | ≤6 | Olio idraulico a base minerale, fluido ritardante di fiamma (HFA/HFB), acqua, ecc. |
| -20 ~+200 (O-Ring FKM corrispondente) | |||||
 |
RC62 | ≤60 | -35 ~+100 (O-ring corrispondente NBR) | ≤6 | Olio idraulico a base minerale, fluido ritardante di fiamma (HFA/HFB), acqua, ecc. |
| -20 ~+200 (O-Ring FKM corrispondente) | |||||
 |
RC63/SPGC | ≤20 | -35 ~+100 (O-ring corrispondente NBR) | ≤6 | Olio idraulico a base minerale, fluido ritardante di fiamma (HFA/HFB), gas, ecc. |
| -20 ~+180 (FKM O-Ring corrispondente) | |||||
 |
RC64 | ≤20 | -35 ~+100 (O-ring corrispondente NBR) | ≤6 | Olio idraulico a base minerale, fluido ritardante di fiamma (HFA/HFB), gas, ecc. |
| -20 ~+180 (FKM O-Ring corrispondente) | |||||
 |
OK | ≤50 | -35 ~+110 (O-ring corrispondente NBR) | ≤1 | Olio idraulico a base minerale, fluido ritardante di fiamma (HFA/HFB), ecc. |
Esempio di ordinazione:
Modello d'ordine RC51-80X70X7.6-PTFE3-R01
Diametro del cilindro modello X Diametro della scanalatura x Luga scanala
Modello d'ordine RC53-80X69.6X9.8-PTFE3 -R01
Diametro del cilindro modello x Diametro della scanalatura x larghezza della scanalatura PTFE3 MATERIALE PTFE MODIFICATO CODICE R01- Codice materiale O-ring Ring
Modello d'ordine RC55-80x69.4x10.6-PtFe3-R01
Diametro del cilindro modello x Diametro della scanalatura x larghezza della scanalatura PTFE3 MATERIALE PTFE MODIFICATO CODICE R01- Codice materiale O-ring Ring
Modello d'ordine RC56-80X70X9.2-PTFE3 -R01
Diametro del cilindro modello x Diametro della scanalatura x larghezza della scanalatura PTFE3 MATERIALE PTFE MODIFICATO CODICE R01- Codice materiale O-ring Ring
Ordina Modello OK-80x59x8 Diametro del cilindro X Diametro della scanalatura x Larghezza scanalatura
Specifiche

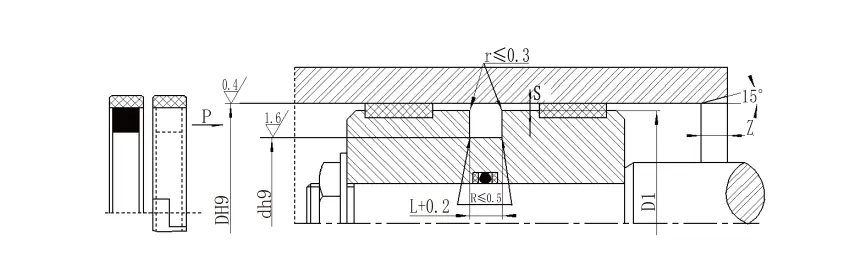

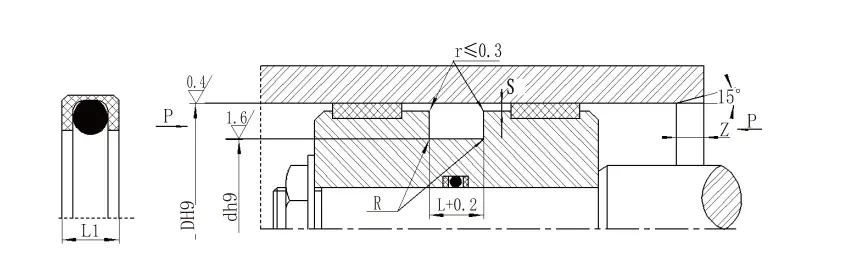

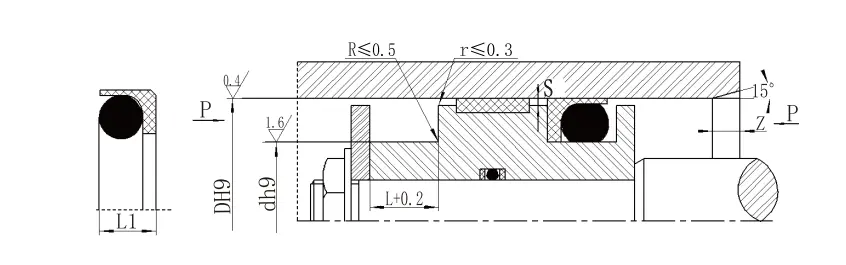

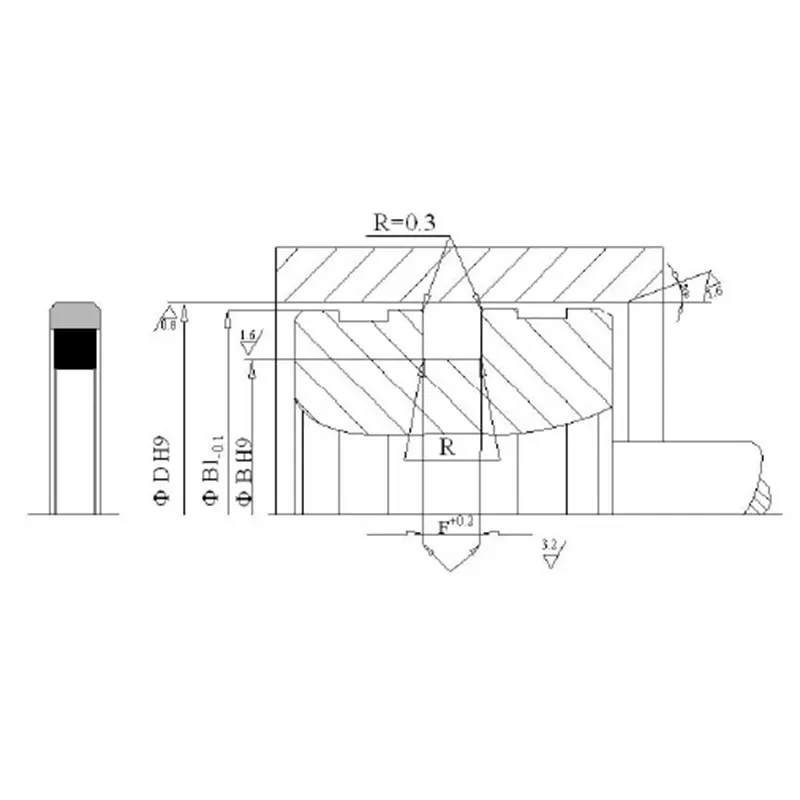

Tabella dei parametri delle specifiche RC51 (sono disponibili qualsiasi specifica all'interno dell'intervallo dei parametri)| Tipo standard DH9 RC51 |
Carico leggero DH9 RC51-Q |
Carico pesante DH9 RC51-Z |

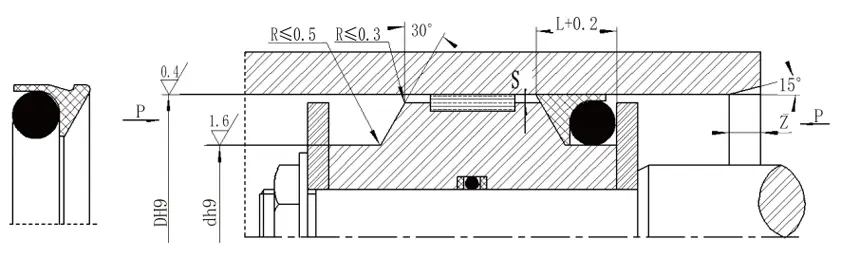

Diametro del groove D H9 |
Larghezza della scanalatura L+0.2 |
Altezza del sigillo L1 | Clearance radiale smax | Smussare Zmin |
Diametro del filo dell'o-ring d0 |
|
| <20MPA | <40MPA | ||||||||
| 8 ~ 12 | 12.9 ~ 23.9 | - | D-3.5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
| 12.9 ~ 23.9 | 24 ~ 49.9 | - | D-5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 12.9 ~ 23.9 | D-6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 690.9 | 24 ~ 49.9 | D-10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 690.9 | 691 ~ 999 | 50 ~ 121.9 | D-13.0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
| 691 ~ 999 | 1000 ~ 1599 | 122 ~ 690.9 | D-15.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 691 ~ 999 | D-17.8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
| Nota: 1. È più facile da installare in scanalature chiuse> 30 mm utilizzando la serie di carico leggero. | |||||||||
| 2. Consultare la nostra azienda per l'installazione di scanalature chiuse. | |||||||||
| 3. Per pressione> 40 MPa, l'area radicale del sigillo utilizza la tolleranza di adattamento H8/F8. | |||||||||
| Specifiche RC52 (O-ring corrispondente GB1235) (sono disponibili qualsiasi specifica all'interno dell'intervallo dei parametri) | ||||||
| Gamma di aperture D H9 |
Diametro del groove D H9 |
Larghezza della scanalatura L+0.2 |
Altezza del sigillo L1 |
Clearance radiale Smax |
Smussare Zmin |
Diametro del filo dell'o-ring d0 |
| 12 ~ 55 | D-6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
| 170 ~ 1500 | D-15.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
| Esempio di ordinazione RC52—80x69.2x8.2-Ptfe3-R01 | ||||||
| Diametro del cilindro modello x Diametro della scanalatura x larghezza scanalatura ptfe3- Codice materiale PTFE modificato R01- Codice materiale O-ring Ring | ||||||
| Specifiche RC53 (sono disponibili qualsiasi specifica all'interno dell'intervallo dei parametri) | ||||||
| Gamma di aperture D H9 |
Diametro del groove D H9 |
Larghezza della scanalatura L+0.2 |
Clearance radiale Smax | Smussare Zmin |
Diametro del filo dell'o-ring dO |
|
| <40MPA | <60MPA | |||||
| 13 ~ 24 | D-5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 49 | D-7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 1500 | D-13.6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
| Specifiche RC54 (O-ring corrispondente GB1235) (sono disponibili qualsiasi specifica all'interno dell'intervallo dei parametri) | ||||||
| Gamma di aperture D H9 | Diametro del groove D H9 | Larghezza della scanalatura L+0.2 | Clearance radiale Smax | Smussare Zmin | Diametro del filo dell'o-ring DO | |
| <40MPA | <60MPA | |||||
| 12 ~ 49 | D-7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
| 50 ~ 169 | D-11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
| 170 ~ 1500 | D-16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
| NOTA: per pressione> 60 MPa, l'area della radice della tenuta utilizza la tolleranza di adattamento H8/F8 e la guarnizione ad alta pressione a pressione Smax <0,05. | ||||||
| Gamma di aperture D H9 | Diametro del groove D H9 | Larghezza della scanalatura L+0.2 | Clearance radiale Smax | Smussare Zmin | Diametro del filo dell'o-ring DO | |
| <40MPA | <60MPA | |||||
| 12 ~ 49 | D-7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
| 122 ~ 1500 | D-14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
| NOTA: per pressione> 60 MPa, l'area della radice della tenuta utilizza la tolleranza di adattamento H8/F8 e la guarnizione ad alta pressione a pressione Smax <0,05. | ||||||
| Specifiche RC56 (sono disponibili qualsiasi specifica all'interno dell'intervallo dei parametri) | ||||||||||
| Tipo standard DH9 RC56 |
Carico leggero DH9 RC56-Q |
Carico pesante DH9 RC56-Z |
Diametro del groove D H9 |
Larghezza della scanalatura L+0.2 |
Altezza del sigillo L1 | Angoli arrotondati Rmax |
Clearance radiale smax | Smussare Zmin |
Diametro del filo dell'o-ring dO | |
| <20MPA | <40MPA | |||||||||
| 8 ~ 12.9 | 13 ~ 23.9 | - | D-3.8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 23.9 | 24 ~ 49.9 | 8 ~ 12.9 | D-5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 13 ~ 23.9 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 629 | 24 ~ 49.9 | D-10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
| 122 ~ 629 | 630 ~ 999 | 50 ~ 121.9 | D-13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | D-16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D-18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| NOTA: 1. Per pressioni> 60 MPa, l'area della radice della tenuta utilizza la tolleranza corrispondente H8/F8 e il sigillo a pressione ultra-alta Smax <0,05. 2. Per diametri del cilindro> 30 mm, può essere installato in scanalature chiuse. Si prega di consultare la nostra azienda. | ||||||||||
| Specifiche RC57 (O-ring corrispondente GB1235) (sono disponibili qualsiasi specifica all'interno dell'intervallo dei parametri) | ||||||||
| Gamma di aperture D H9 | Diametro del groove D H9 | Larghezza della scanalatura L+0.2 | Altezza del sigillo L1 | Angoli rotondi Rmax | Clearance radiale smax | Smussare Zmin | Diametro del filo dell'o-ring DO | |
| <20MPA | <40MPA | |||||||
| 8 ~ 27 | D-4.6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
| 28 ~ 55 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
| 170 ~ 1500 | D-16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| Esempio di ordinazione RC57—80x69.2x9.8-PTFE3-R01 | ||||||||
| Diametro del cilindro modello X Diametro della scanalatura x Luga scanalatura PTFE3, codice materiale R01 | ||||||||
