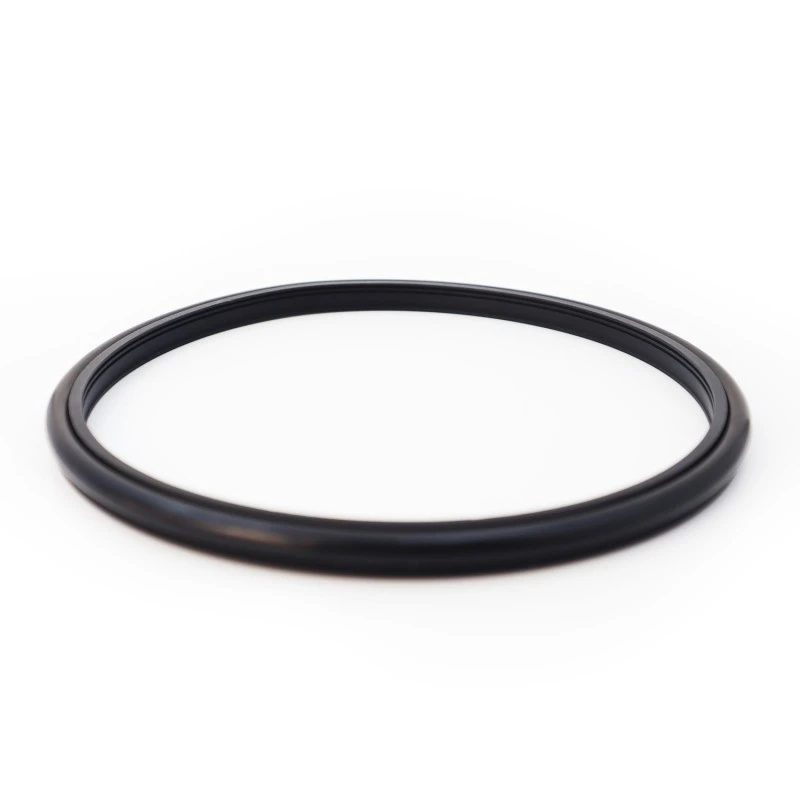

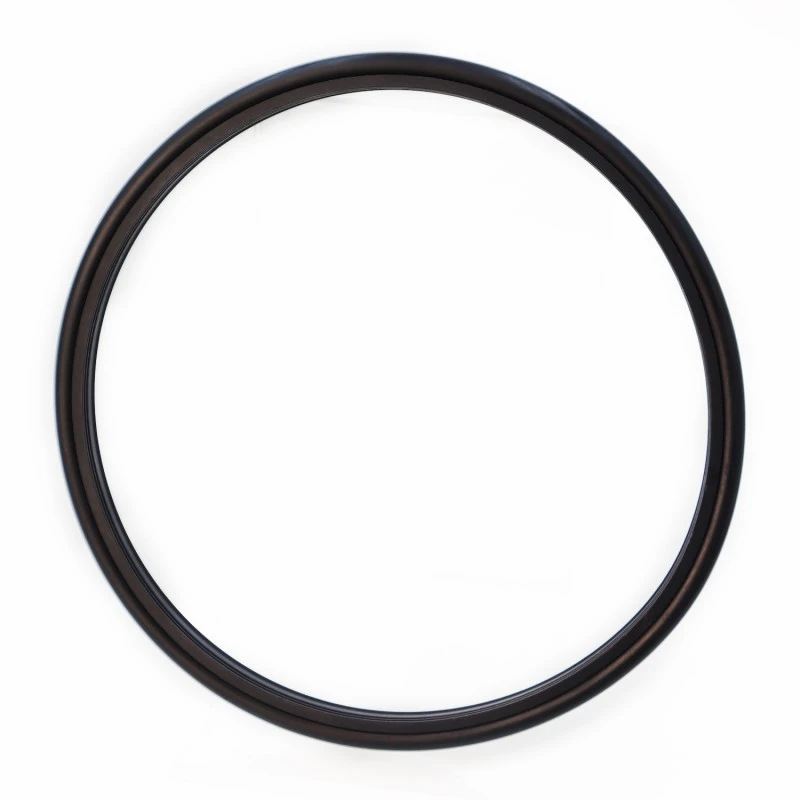

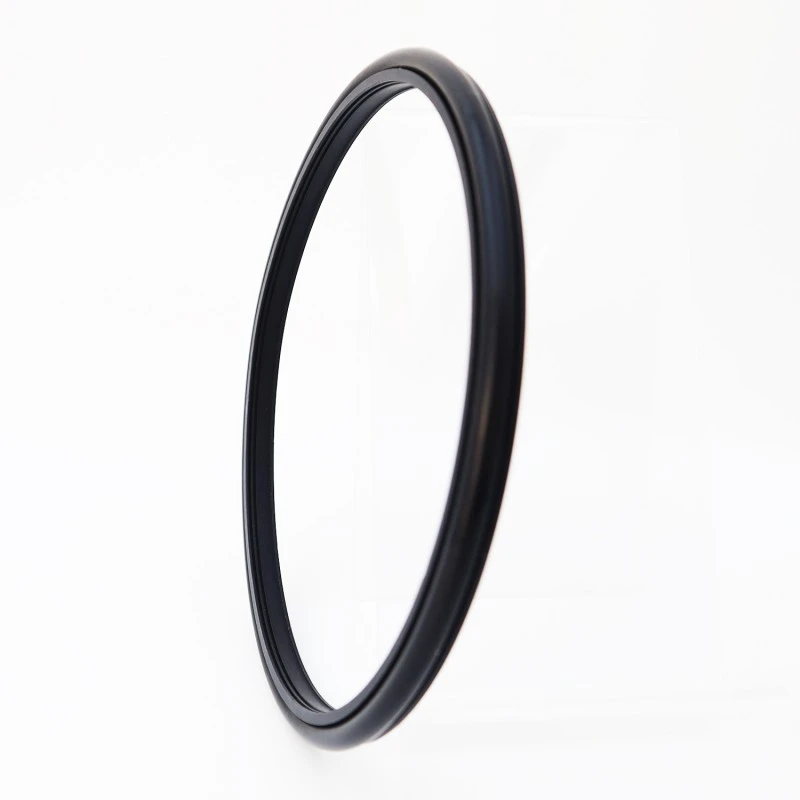

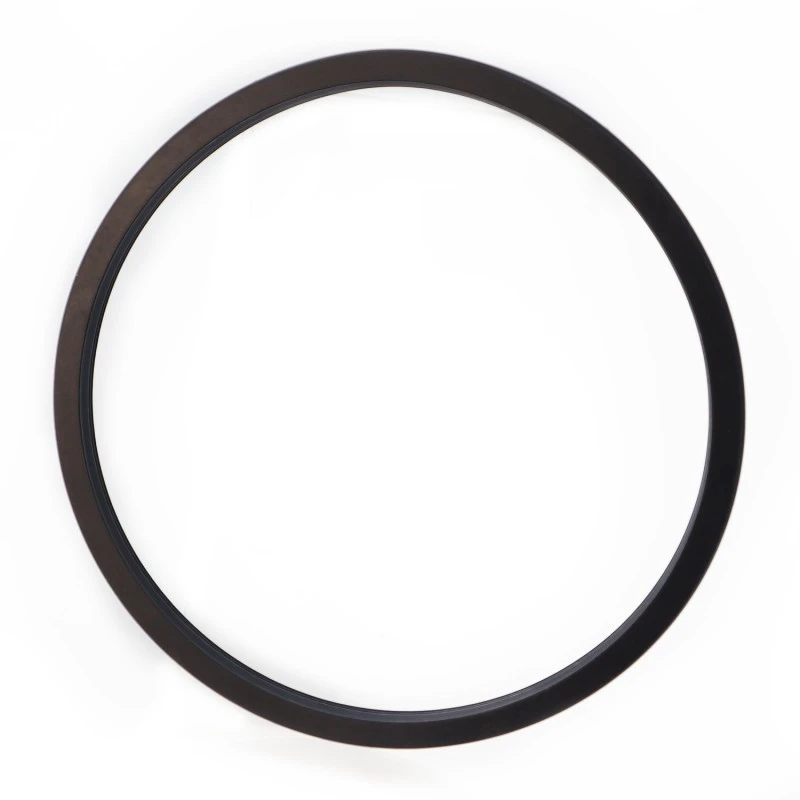

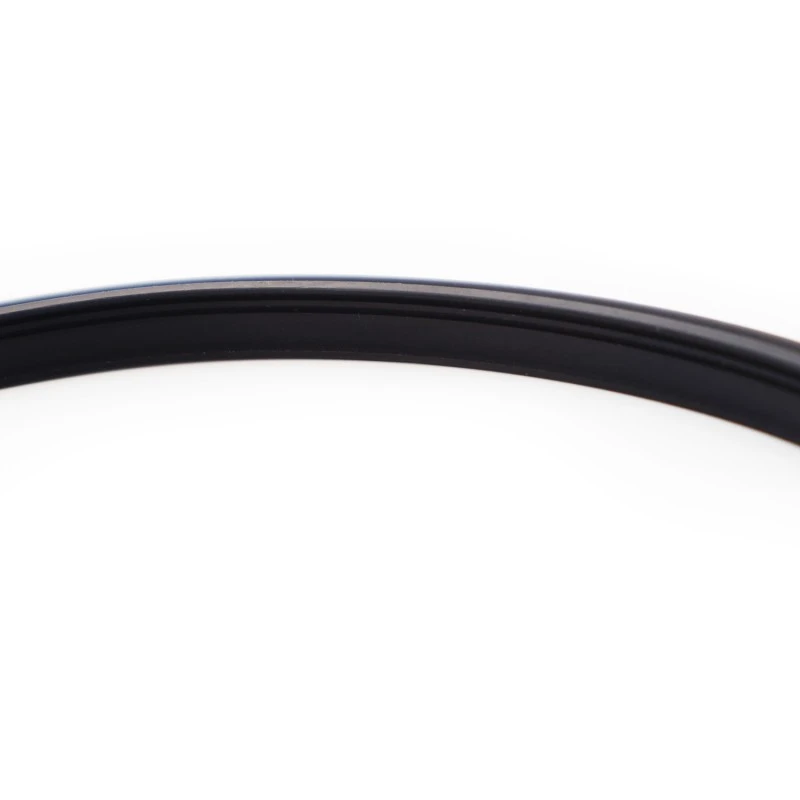

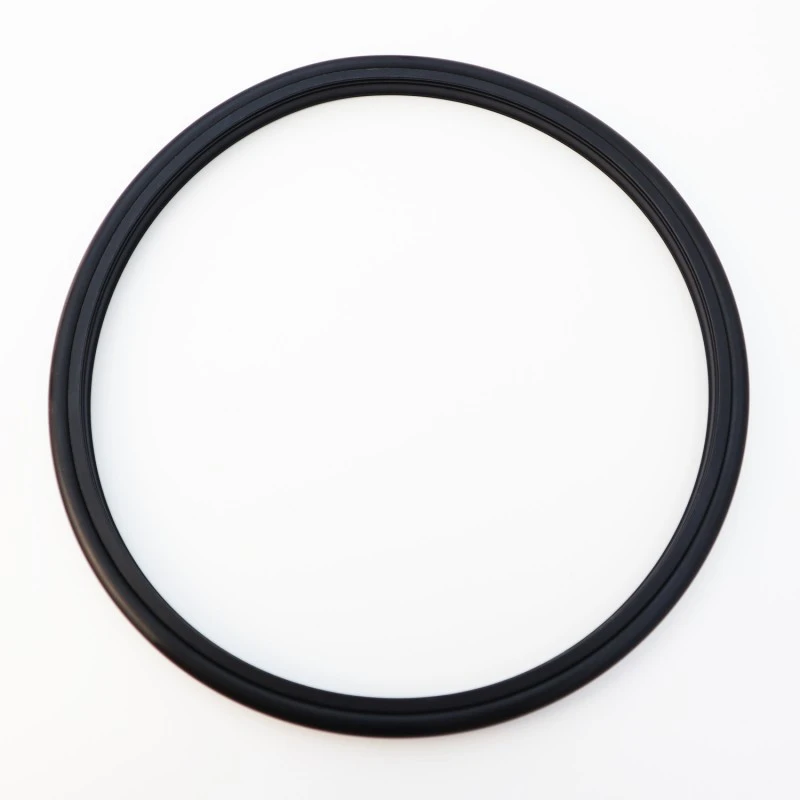

Tenuta dell'albero per liquami di cemento ad alta pressione: elevata durata, basso attrito, eccellenti prestazioni di tenuta, design compatto e facilità di installazione, utilizzo e manutenzione. Lo speciale labbro di tenuta e il design dallo spessore ottimizzato garantiscono una buona tenuta anche in mezzi aggressivi come i fanghi di cemento. Se utilizzato per sigillare fluidi simili a fango, si consiglia la lubrificazione con grasso tra due (o più) guarnizioni.
Condizioni operative applicabili (i valori limite non devono verificarsi contemporaneamente)
|
Pressione/MPa |
Temperatura/°C |
Velocità/m/s |
Medio |
|
|
Movimento alternativo |
Movimento rotatorio |
|||
|
≤100 |
-35~+100 (con O-ring NBR corrispondenti) |
≤6 |
≤2 |
Acqua, fango, petrolio greggio, olio idraulico, emulsione |
|
-20~+200 (con O-ring FKM corrispondente) |
||||
In caso di domande o emergenze durante l'utilizzo dei tuoi prodotti, puoi contattare Ruichen in qualsiasi momento. Forniamo una hotline di consulenza tecnica 7 x 24 ore per la gestione di problemi tecnici urgenti.
In caso di perdita della guarnizione, usura anomala o guasto delle prestazioni, il nostro team di supporto tecnico avvierà immediatamente il processo di risposta con una chiamata telefonica o un'e-mail. Possiamo fornirvi giudizi preliminari e soluzioni attraverso videodiagnosi remota, analisi di immagini e altri metodi. Per problemi complessi, promettiamo di fornire un rapporto di analisi preliminare entro 48 ore e, se necessario, di inviare ingegneri sul posto per fornire supporto tecnico e indagare insieme al problema fino alla completa risoluzione del problema.
Selezione dei materiali
1. I materiali adatti per gli O-ring includono: gomma nitrile butadiene R01 (NBR), gomma fluorurata R02 (FKM), ecc.
2. Materiali dell'anello di tenuta: materiale standard PTFE4, altri materiali opzionali includono PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, ecc.
Esempio di ordinazione
Modello di ordinazione RC2061-80*91.7*7.6-PTFE4-R01 Modello - Diametro albero * Diametro scanalatura * Larghezza scanalatura - Codice materiale

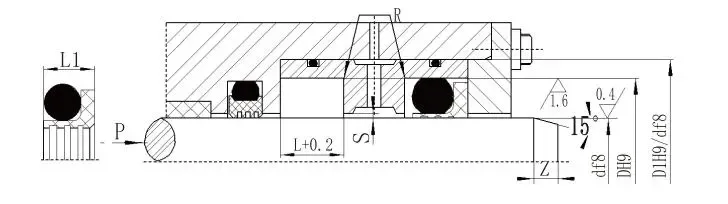

(a) Struttura aperta

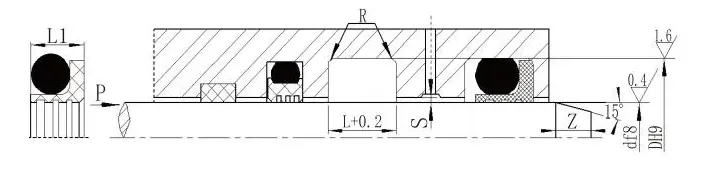

(b) Struttura chiusa
Specifiche (è disponibile qualsiasi dimensione compresa nell'intervallo specificato)
|
Gamma di diametri dell'albero Tipo standard d f8 RC2061 |
Gamma di diametri dell'albero Tipo di carico pesante d f8 RC2061-Z |
Diametro della scanalatura DH9 |
Larghezza della scanalatura L+0,2 |
Larghezza della guarnizione L1 |
Angoli arrotondati Rmax |
Gioco radiale Smax |
Smussare Zmin |
Diametro del filo dell'O-ring |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107.9 |
16-38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39~107.9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nota: 1. Per diametri albero ≤ 30 mm, si consiglia un design con scanalatura aperta.
2. Se utilizzato per tenute rotanti, si consiglia una durezza superficiale di HRC ≥ 58 per l'albero rotante.
3. Per pressioni superiori a 30 MPa, si consiglia un adattamento H8/8 per lo spazio di estrusione.
