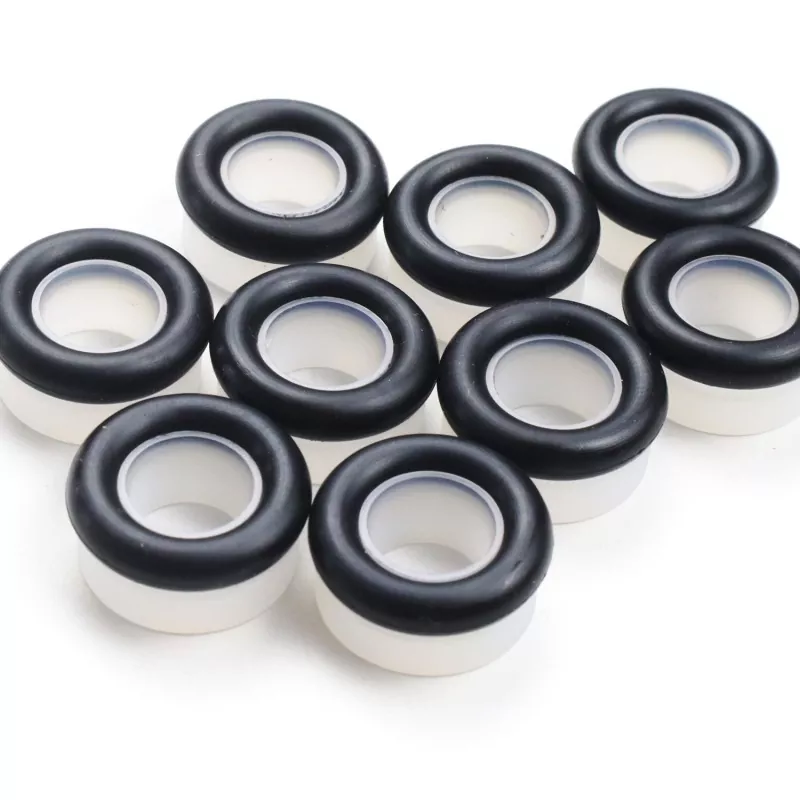

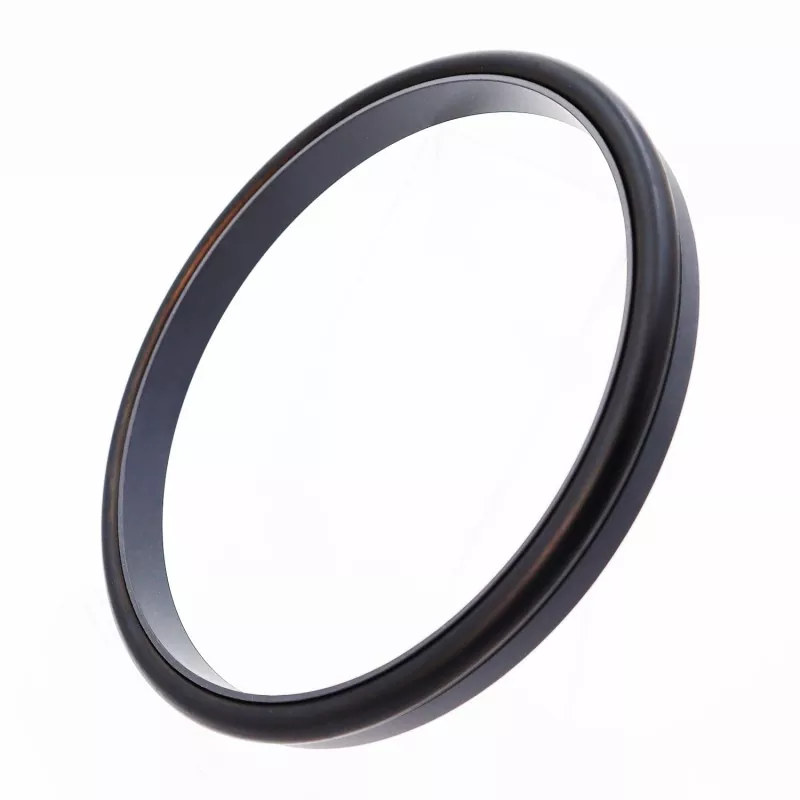

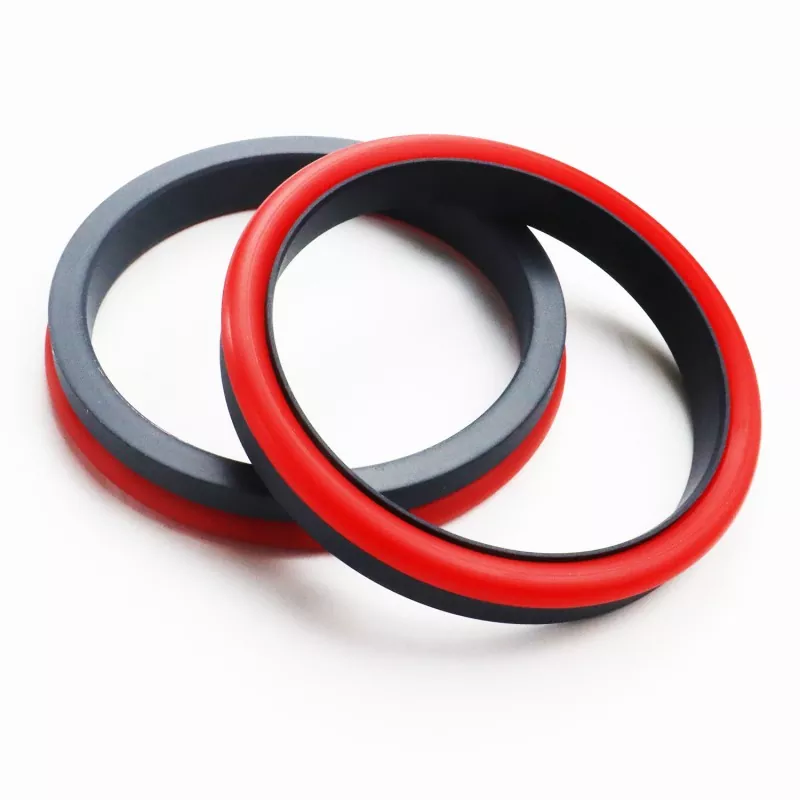

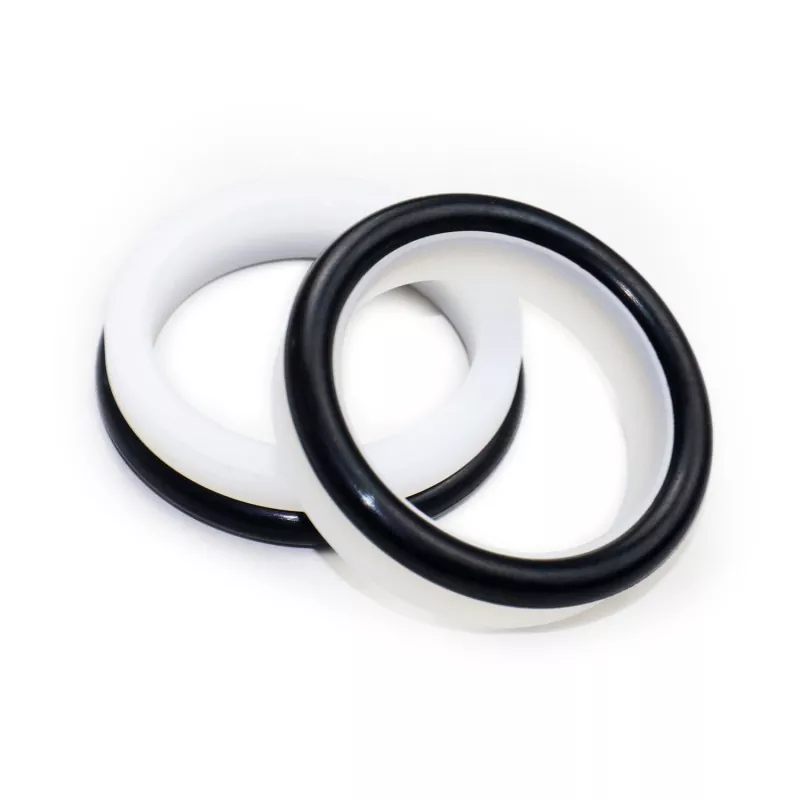

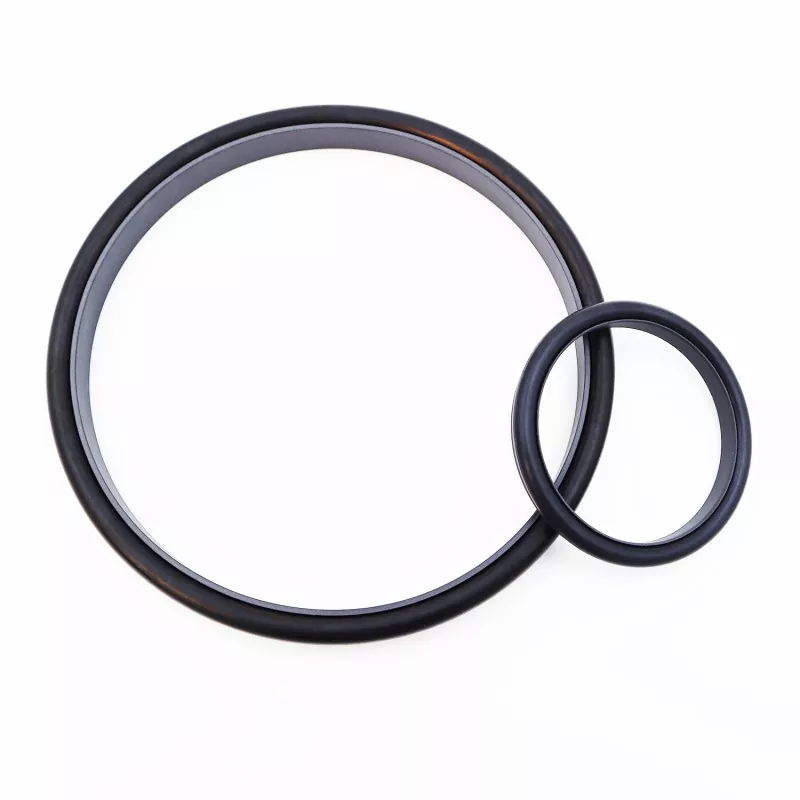

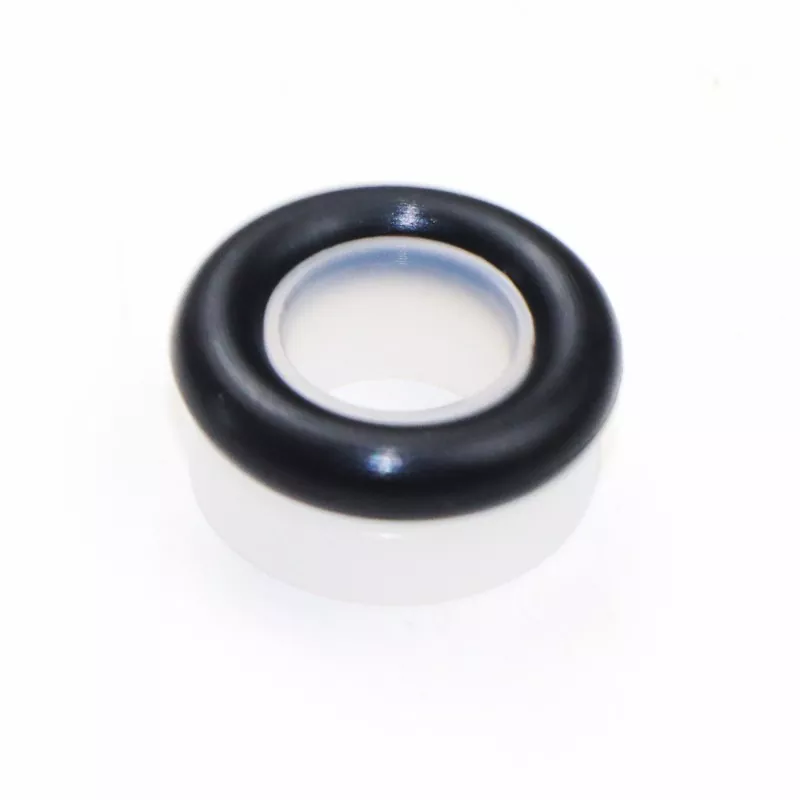

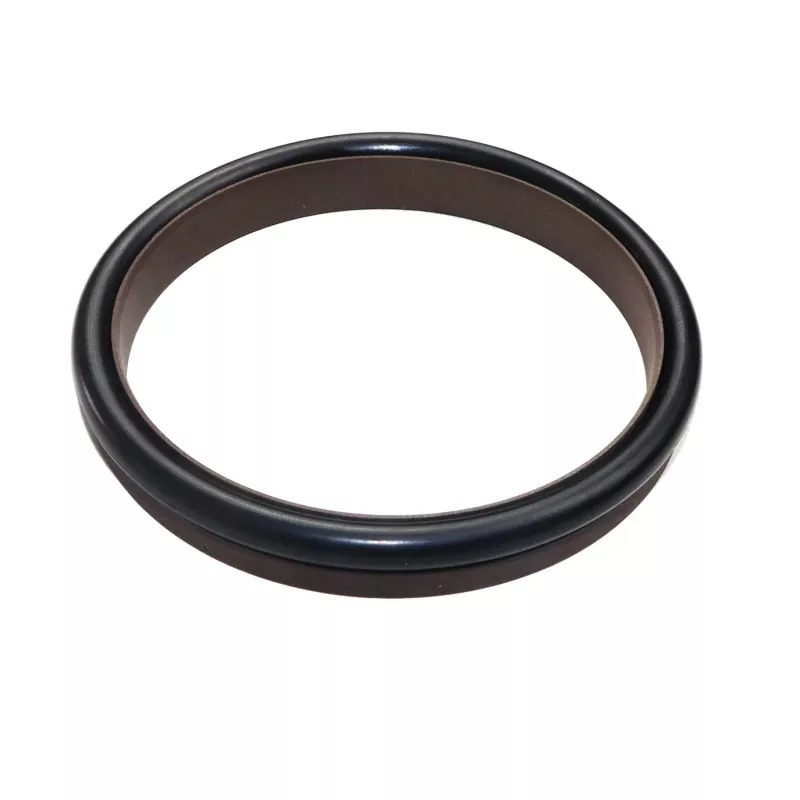

La tenuta combinata rinforzata ad angolo retto (tenuta ad altissima pressione/pressione idraulica) è costituita da un anello di tenuta rinforzato ad angolo retto in PTFE e suoi materiali compositi e da un O-ring. È adatto per la tenuta unidirezionale nel movimento alternativo idraulico.
A seconda del tipo di O-ring utilizzato, è disponibile nelle serie RC08 e RC09 (compatibile con O-ring serie GB1235). Grazie al design dello spessore ottimizzato dell'anello di tenuta, funziona bene anche in pressione dell'acqua o altri mezzi a bassa viscosità.
Il design strutturale dell'anello di tenuta rinforzato migliora inoltre la resistenza della tenuta alle pressioni elevate e ultra elevate. Generalmente non è adatto per l'installazione in scanalature chiuse.
1. Basso attrito, bassa resistenza all'avviamento, movimento fluido, uguale attrito dinamico e statico, nessuno scorrimento.
2. Lunga durata, adatta per la tenuta con lubrificazione senza olio.
3. Adatto per sigillare mezzi ad alta pressione, altissima pressione e bassa viscosità come l'acqua.
I valori estremi non dovrebbero verificarsi contemporaneamente.
|
Pressione (MPa) |
Temperatura (°C) |
Velocità (m/s) |
Media |
|
≤200 |
da -35 a +100 (con O-ring NBR) |
≤6 |
Olio idraulico, fluidi resistenti al fuoco (HFA/HFB), gas, ecc. |
|
da -20 a +200 (con O-ring FKM) |
1. Materiali corrispondenti dell'O-ring: gomma nitrile butadiene R01 (NBR), gomma fluorurata RO2 (FKM), ecc.
2. Materiale dell'anello di tenuta: materiale standard PTFE3, altri materiali opzionali includono PTFE2, PTFE4 e altri materiali ad alte prestazioni.

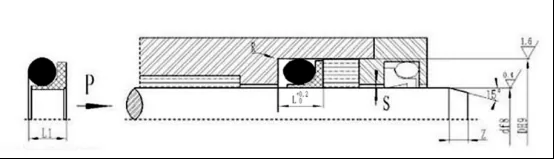

Modello di ordinazione RC08—80x90.2x11.2—PTFE3—R01 Modello-Diametro stelo x Diametro scanalatura x Larghezza scanalatura-Codice materiale
Tabella specifiche e parametri RC08
Può produrre prodotti di qualsiasi dimensione elencata nella tabella delle specifiche
|
df8 standard RCO8 |
Carico leggero df8 RCO8-Q |
Carico pesante df8 RC08-Z |
Diametro della scanalatura D H9 |
Larghezza della scanalatura l+0,2 |
Altezza della guarnizione L1 |
Angoli arrotondati Rmax |
Gioco radiale Smax |
Smusso Zmin |
Diametro del filo dell'O-ring dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17.9 |
-- |
d+3.6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17.9 |
18~39.9 |
-- |
d+5.2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~108,9 |
5~17.9 |
d+6.8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108,9 |
109~629 |
18~39.9 |
d+10.2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108,9 |
d+13.4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
d+16.0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
d+18.8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
d+22.8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Nota:1. Consultare la nostra azienda se è necessario un sistema a scanalatura chiusa.
2. Pressione > 60 MPa, tolleranza di adattamento radice H8/f8, tenuta ad altissima pressione Smax < 0,05.
