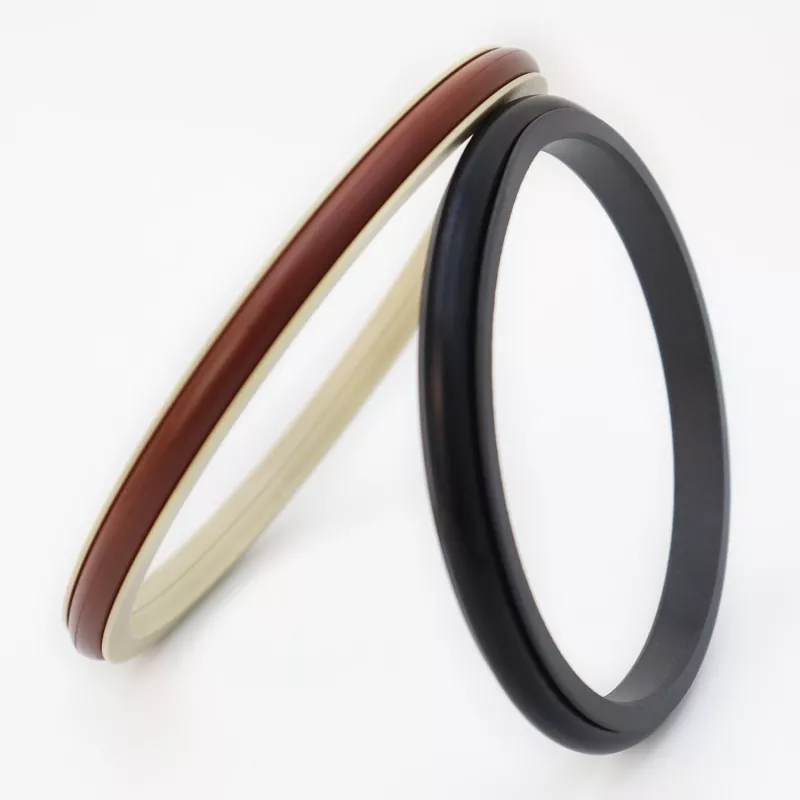

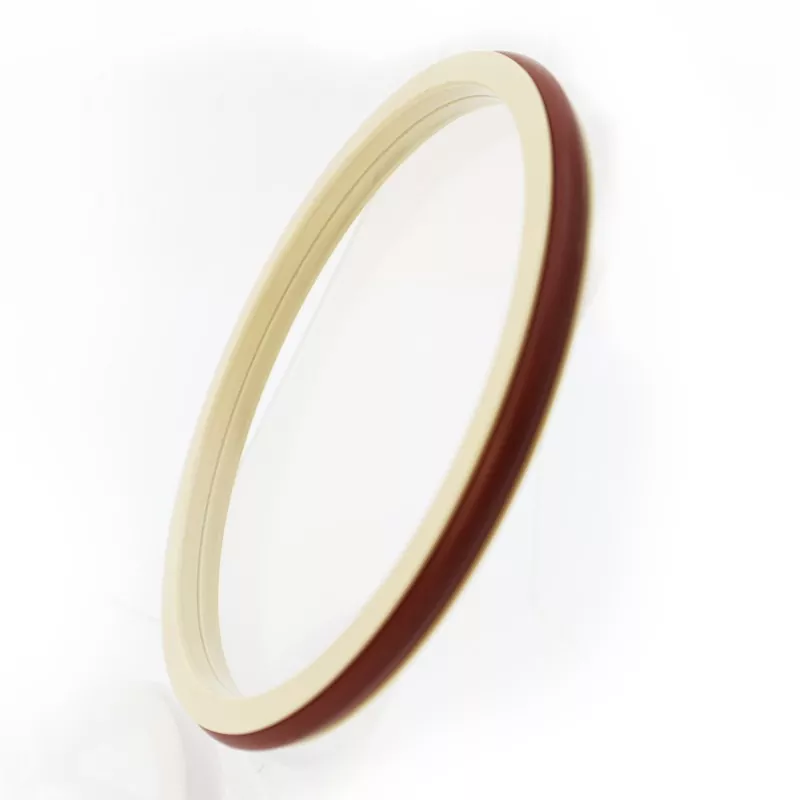

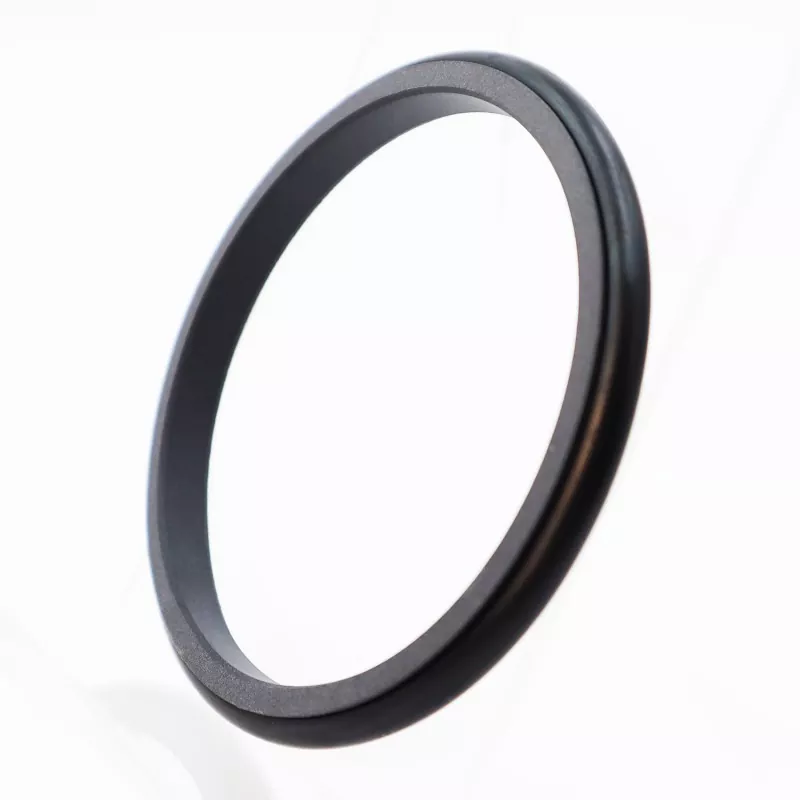

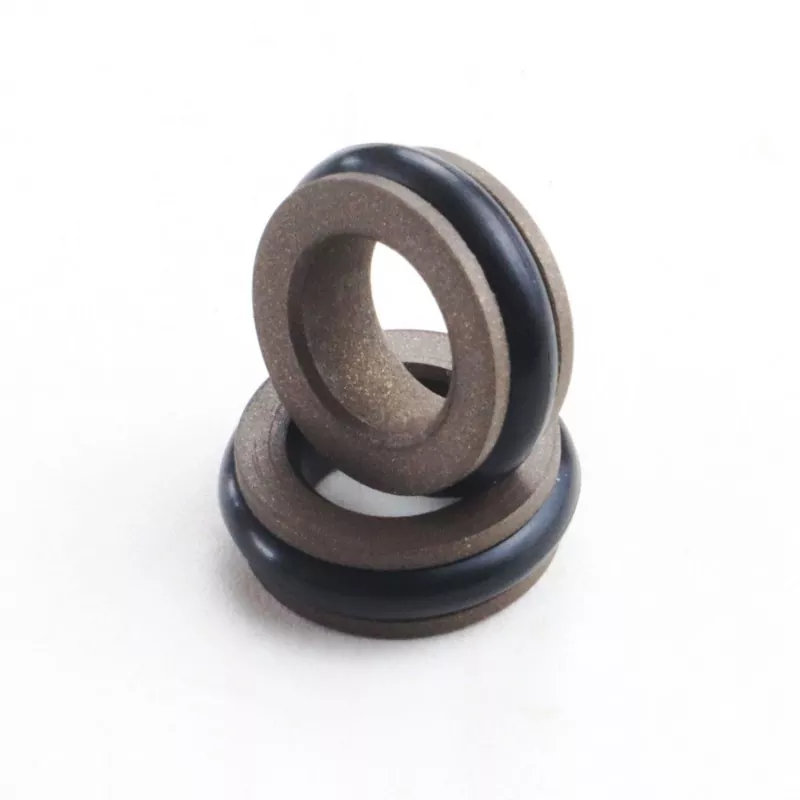

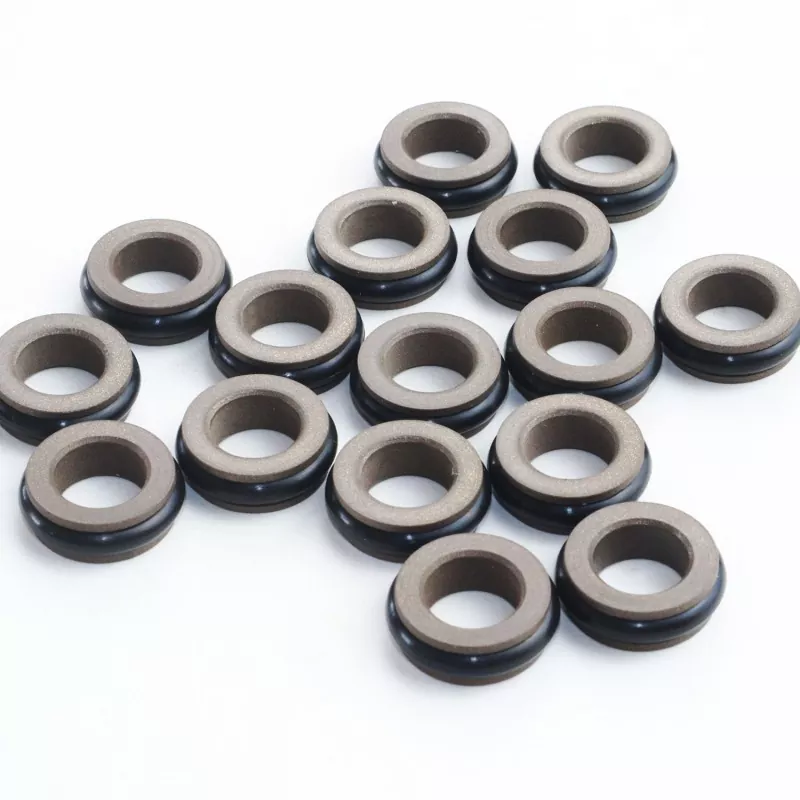

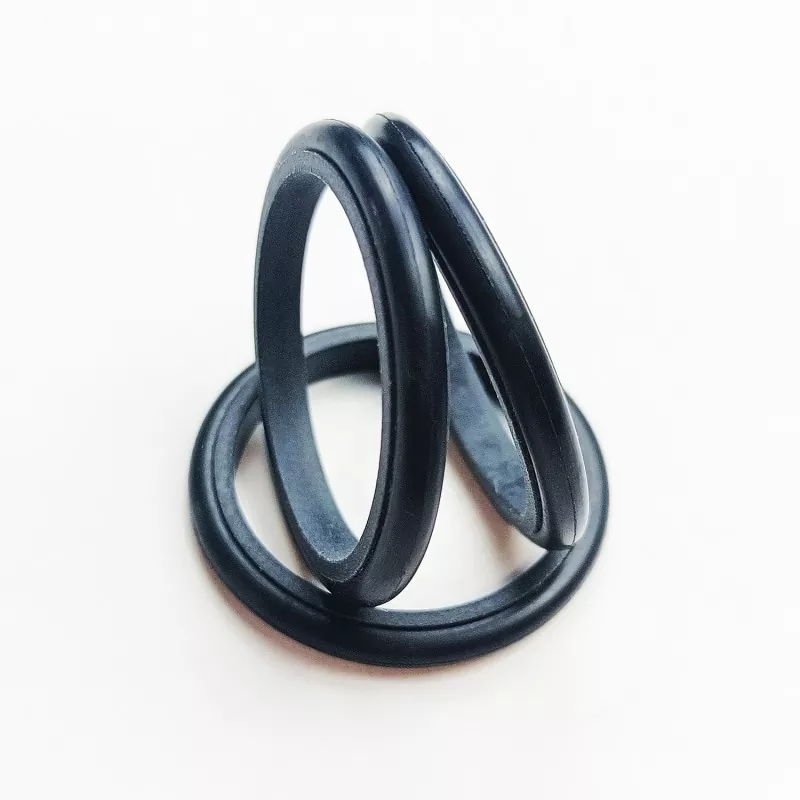

La tenuta combinata di tipo C è costituita da un anello di tenuta a forma di C realizzato in PTFE e relativo materiale composito e da un O-ring. È adatto per la tenuta a pressione bidirezionale in movimenti alternativi sia idraulici che pneumatici. È disponibile nelle serie RC06 e RC07 (compatibile con gli O-ring della serie GB1235) a seconda dell'O-ring corrispondente. Grazie al design a labbro sottile dell'anello di tenuta, ha una buona capacità di compensazione dell'inseguimento, con conseguenti eccellenti prestazioni di tenuta. La struttura simmetrica della tenuta di tipo C consente la tenuta sotto pressione bidirezionale.
1. Adatto sia per applicazioni idrauliche che pneumatiche.
2. Eccellenti prestazioni di tenuta sia per applicazioni ad alta che a bassa pressione.
3. Basso attrito, bassa resistenza all'avviamento, funzionamento regolare, uguale attrito dinamico e statico e assenza di scorrimento.
4. Lunga durata; adatto per la tenuta con lubrificazione senza olio.
5. Adatto per la sigillatura a pressione bidirezionale.
I valori estremi non dovrebbero verificarsi contemporaneamente.
|
Pressione (MPa) |
Temperatura (°C) |
Velocità (m/s) |
Media |
|
≤100 |
da -35 a +100 (con O-ring NBR) |
≤6 |
Olio idraulico, fluidi resistenti al fuoco (HFA/HFB), gas, ecc. |
|
da -20 a +180 (con O-ring FKM) |
1. Materiali corrispondenti dell'O-ring: gomma nitrile butadiene RO1 (NBR), gomma fluorurata RO2 (FKM), ecc.
2. Materiale dell'anello di tenuta: materiale standard PTFE3, altri materiali opzionali includono PTFE2, PTFE4 e altri materiali ad alte prestazioni.

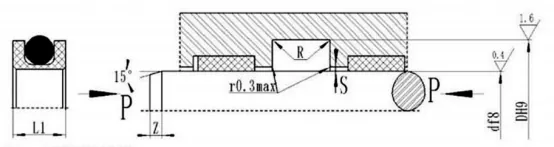

Modello da ordinare RC06-80x89.9x9.2-PTFE3—R01
Modello: diametro asta x diametro scanalatura x larghezza scanalatura PTFE3 - PTFE modificato Codice materiale R01 Materiale O-ring
Può produrre prodotti di qualsiasi dimensione elencata nella tabella delle specifiche.
|
d f8 Standard RC06 |
d f8 RC06-Q per servizio leggero |
d f8 RC06-Z per carichi pesanti |
D H9 |
L+0.2 |
L1 |
Rmax |
Smax |
Zmin |
d0 |
|
|
<20MPA |
<40MPA |
|||||||||
|
-- |
4~17.9 |
-- |
d+3.6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17.9 |
18~39.9 |
-- |
d+5.0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~106.9 |
4~17.9 |
d+6.6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106.9 |
107~630.9 |
18~39.9 |
d+9.9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630.9 |
631~999 |
40~106.9 |
d+13.0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~1600 |
107~630.9 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631~999 |
d+18,5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Nota: 1. Per diametri albero ≤ 70 mm, si consigliano guarnizioni a gola aperta. Per l'installazione di guarnizioni per scanalature integrali (chiuse), fare riferimento alla guida all'installazione.
2. Per pressioni > 40MPa, l'area della radice Smax della guarnizione deve utilizzare una tolleranza di adattamento H8/f8.
O-ring coordinato GB1235 Può produrre prodotti di qualsiasi dimensione elencata nella tabella delle specifiche.
|
Gamma di diametri dell'albero df8 |
Diametro della scanalatura D H9 |
Larghezza della trincea L+0,2 |
Altezza della guarnizione L1 |
Angoli arrotondati Rmax |
Gioco radiale Smax |
Smussare Zmin |
Diametro del filo dell'O-ring d0 |
|
|
<20MPA |
<40MPA |
|||||||
|
5~21 |
d+4.5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
d+6,5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10.4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Esempio di ordine RC07—80*90.4*9.8-PTFE3-R01
