Tenuta combinata a piede

In qualità di produttore specializzato in guarnizioni ad alta pressione, Ruichen Sealing offre la "tenuta combinata a piede". L'anello di tenuta presenta una struttura a labbro sottile che fornisce eccellenti capacità di compensazione dinamica. La sua esclusiva superficie di tenuta a forma di piede, che incorpora una scanalatura a forma di cuneo, migliora la resistenza alla contaminazione e riduce l'attrito; questo design specializzato aumenta significativamente la resistenza alla pressione, rendendolo adatto per applicazioni ad alta e altissima pressione. Nota: questa guarnizione non è adatta per l'installazione in scanalature chiuse.

Accogliamo con favore richieste riguardanti la selezione e gli ordini all'ingrosso da parte degli acquirenti di apparecchiature di ingegneria.

Cos'è una tenuta combinata a piede?

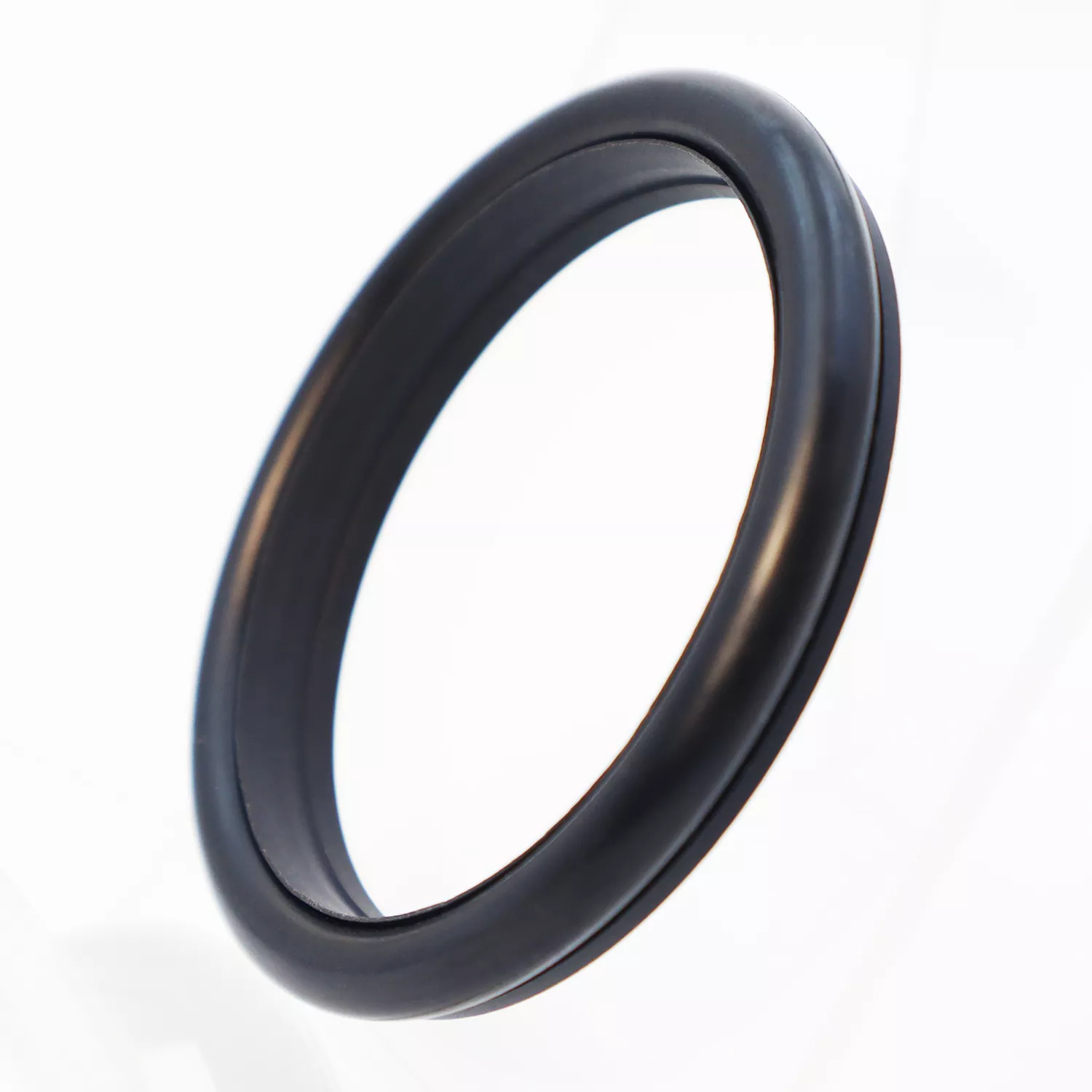

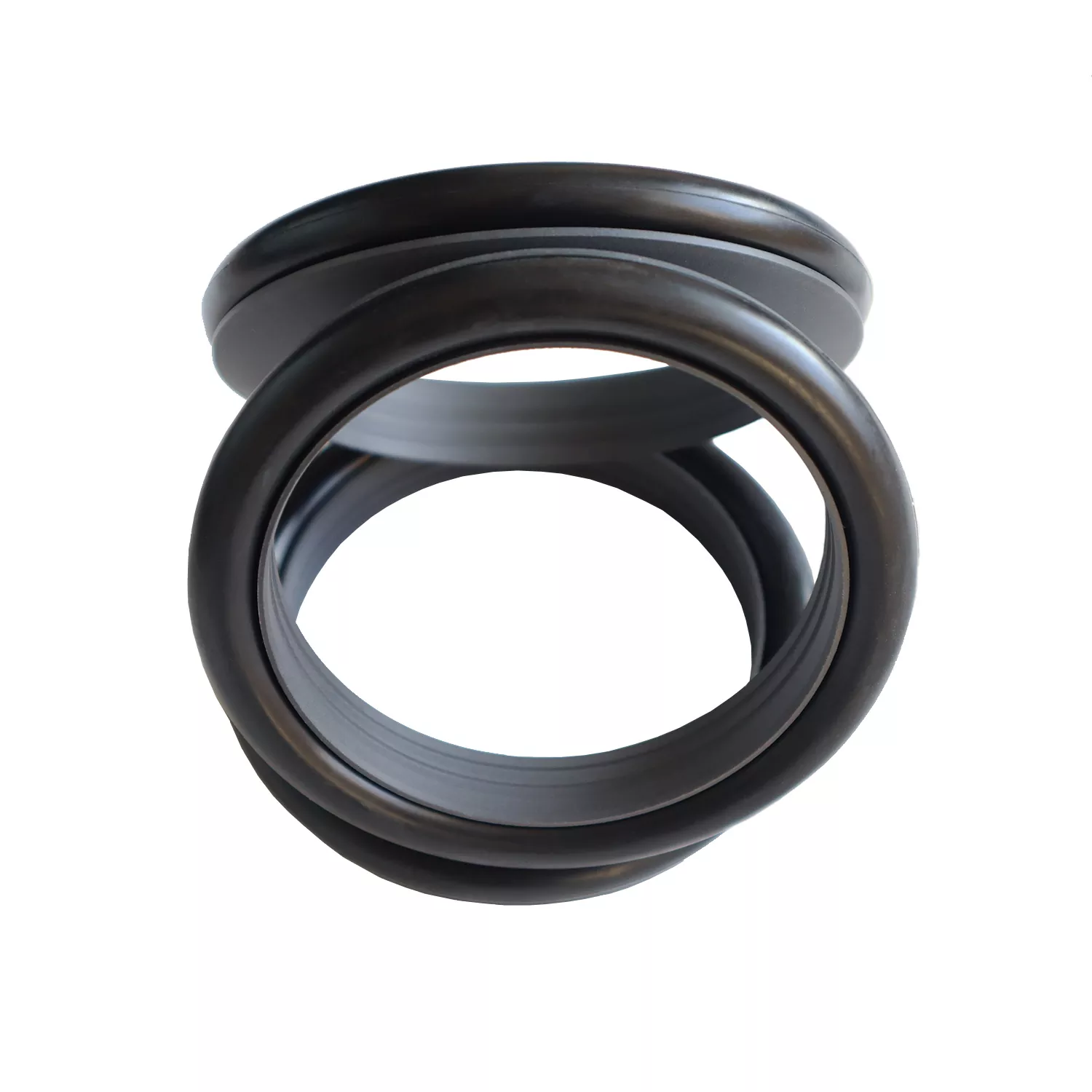

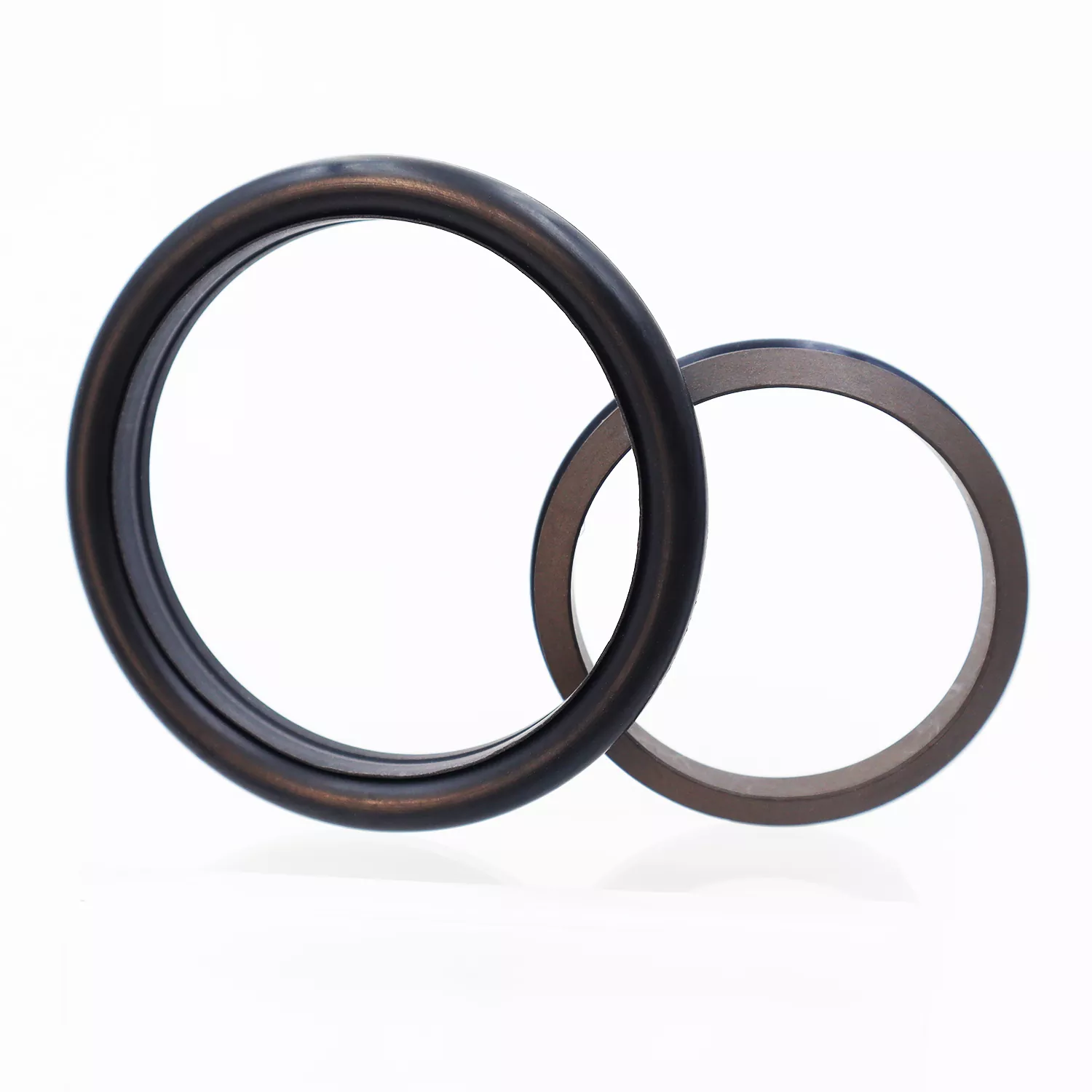

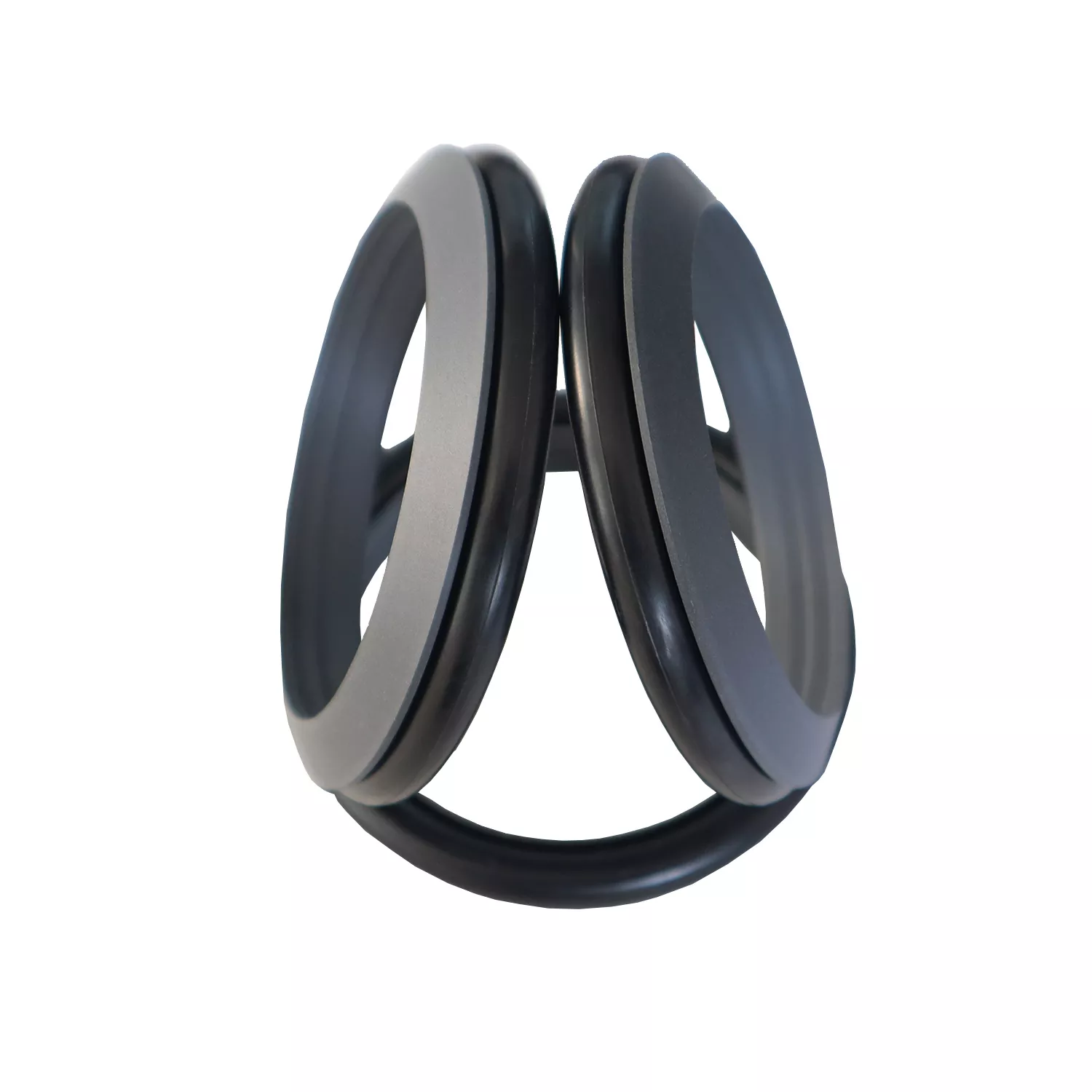

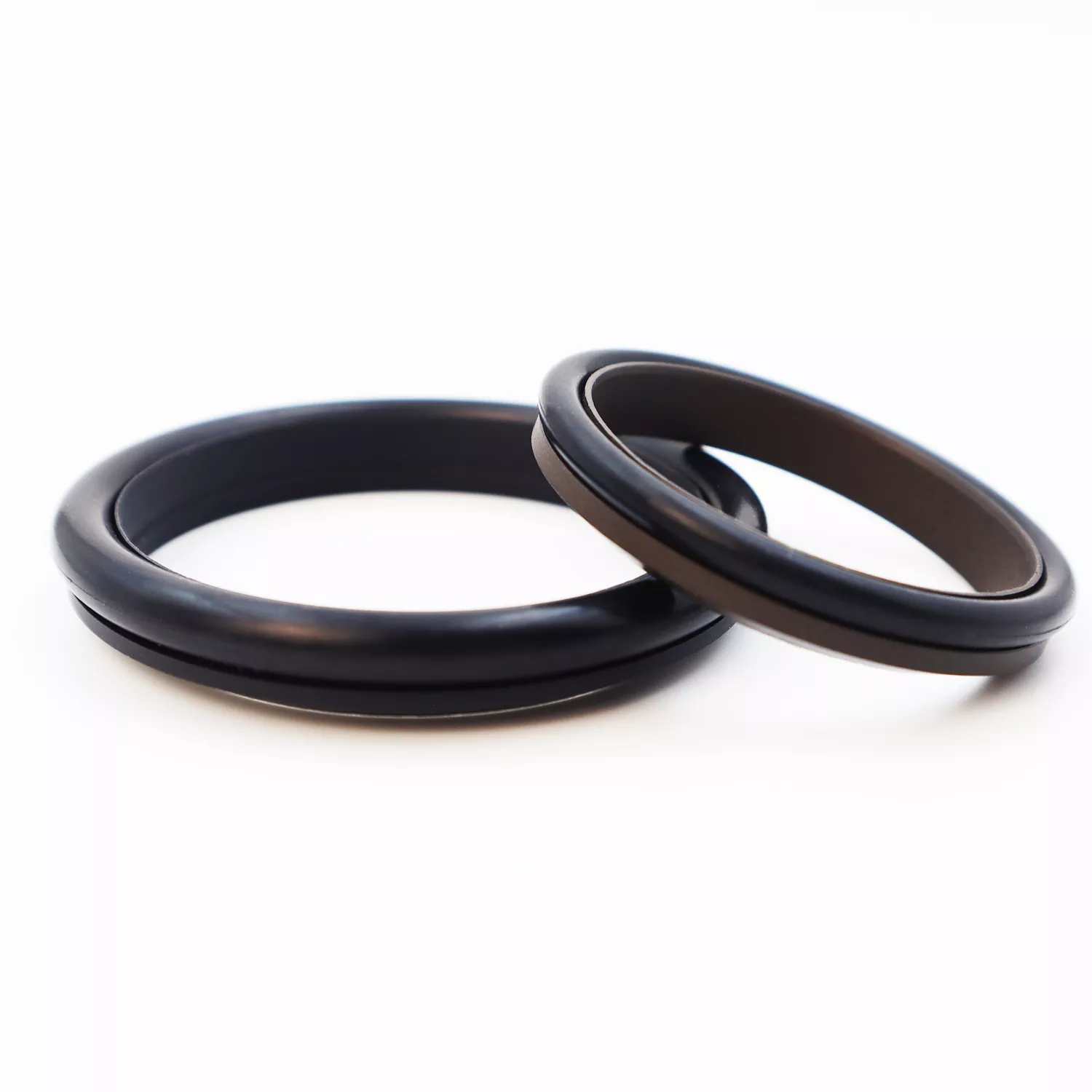

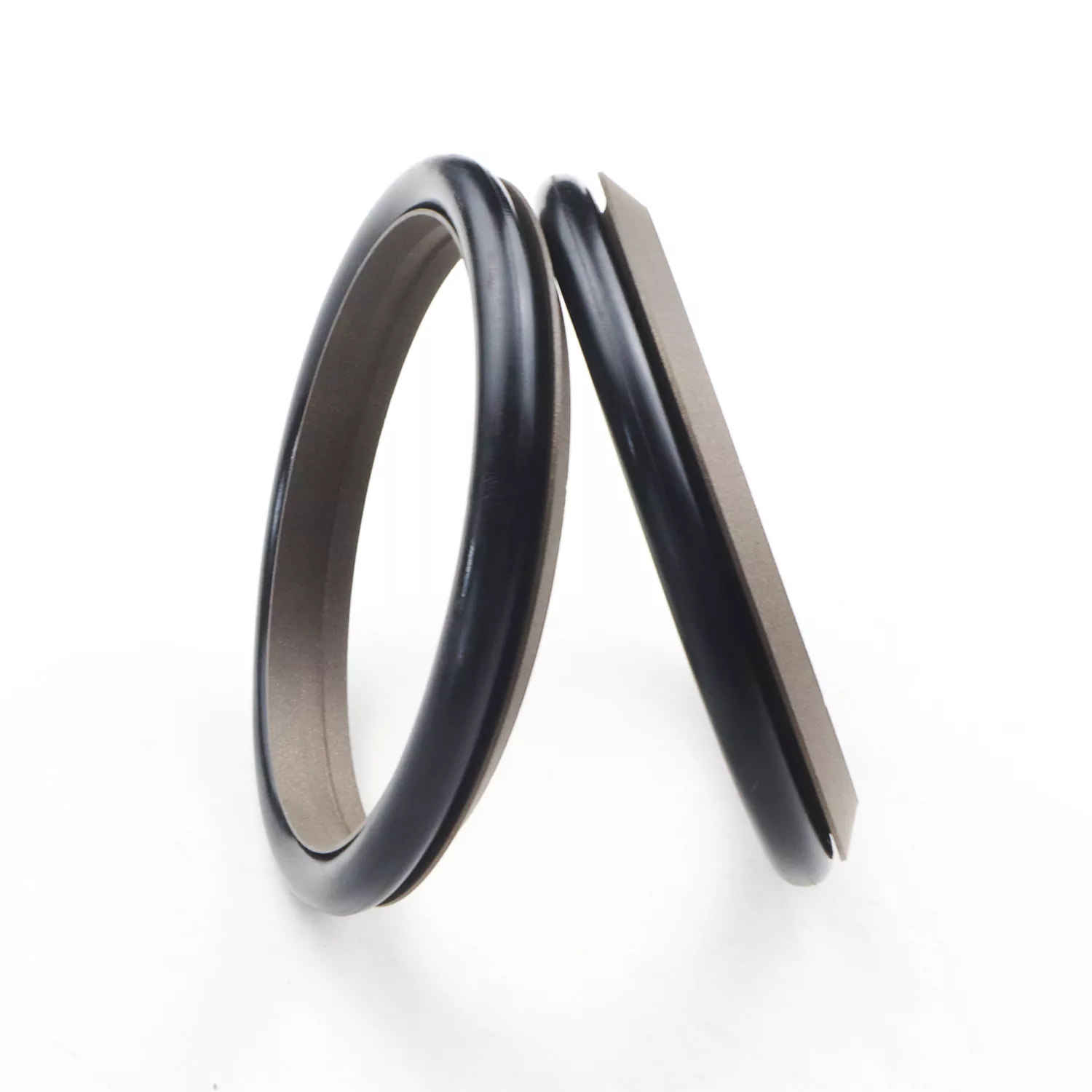

La tenuta combinata a piede è costituita da un anello di tenuta a forma di piede (realizzato in PTFE o compositi PTFE) accoppiato ad un O-ring in gomma; è progettato per la tenuta a semplice effetto in applicazioni alternative idrauliche e pneumatiche.

È classificato nella serie RC03 e nella serie RC04 (che utilizza gli O-ring della serie GB1235) in base all'O-ring in dotazione. L'anello di tenuta presenta un design a labbro sottile che offre una compensazione dinamica superiore, con conseguenti prestazioni di tenuta eccellenti. La scanalatura a cuneo sulla superficie di tenuta a forma di piede migliora l'integrità della tenuta e la resistenza alla contaminazione riducendo l'attrito. Il design strutturale migliora inoltre le capacità di gestione della pressione della guarnizione. Generalmente non può essere installato in scanalature chiuse.

Caratteristiche del prodotto

1. Adatto sia per applicazioni idrauliche che pneumatiche

2. Eccellenti prestazioni di tenuta sia in ambienti ad alta che a bassa pressione

3. Basso attrito; resistenza minima all'avvio e movimento fluido; uguale attrito dinamico e statico; nessun effetto stick-slip

4. Lunga durata; adatto per applicazioni di lubrificazione senza olio

5. In grado di gestire i requisiti di tenuta ad alta e altissima pressione

Condizioni operative applicabili

I valori limite non dovrebbero verificarsi contemporaneamente.

Selezione dei materiali

1. I materiali O-ring compatibili includono: gomma nitrilica RO1 (NBR), gomma fluorurata RO2 (FKM), ecc.

2. Materiale dell'anello di tenuta: materiale standard PTFE3; altre opzioni disponibili includono PTFE2, PTFE4 e altri materiali ad alte prestazioni.

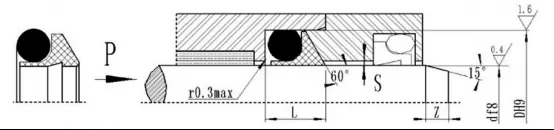

Esempio di ordinazione

Modello da ordinare: RC03—80x89x10-PTFE3-R01

Modello - Diametro stelo x Diametro scanalatura x Larghezza scanalatura  PTFE3 - Codice materiale PTFE modificato  R01 - Codice materiale O-ring

Tabella delle specifiche

1. Tabella delle specifiche RC03

I prodotti possono essere realizzati in qualsiasi dimensione elencata nella tabella delle specifiche.

Note: 1. Per pressioni >60 MPa, utilizzare una tolleranza di adattamento H8/f8 sull'area della base della tenuta; per sigillatura ad altissima pressione, Smax < 0,05.

2. Consultare l'ufficio se è necessaria una struttura a scanalatura chiusa.

2. Tabella delle specifiche RC04

Compatibile con O-ring GB1235; possono essere fabbricati prodotti di qualsiasi dimensione elencata nella tabella delle specifiche.
