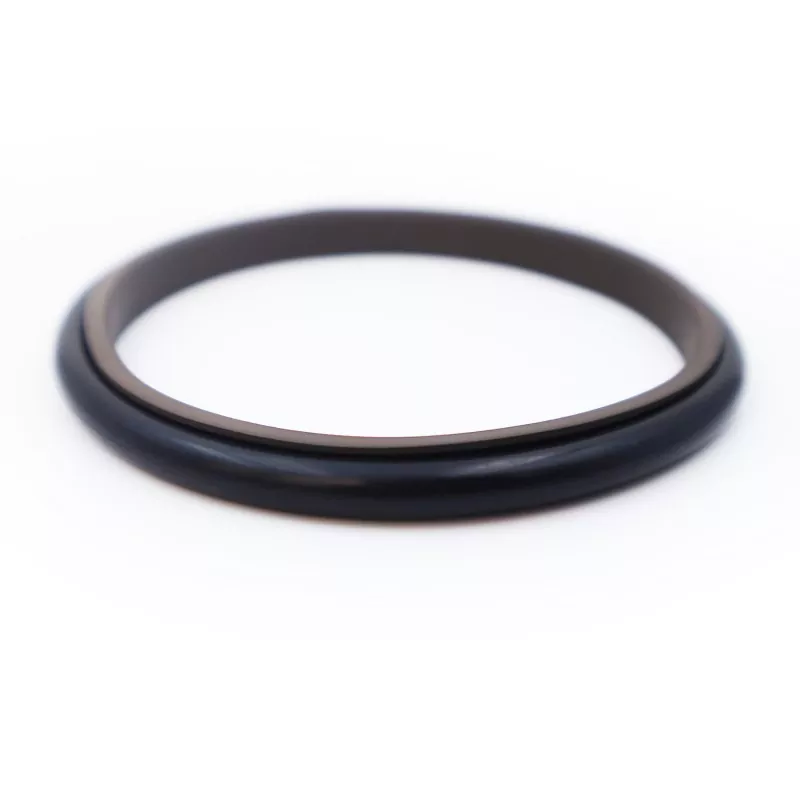

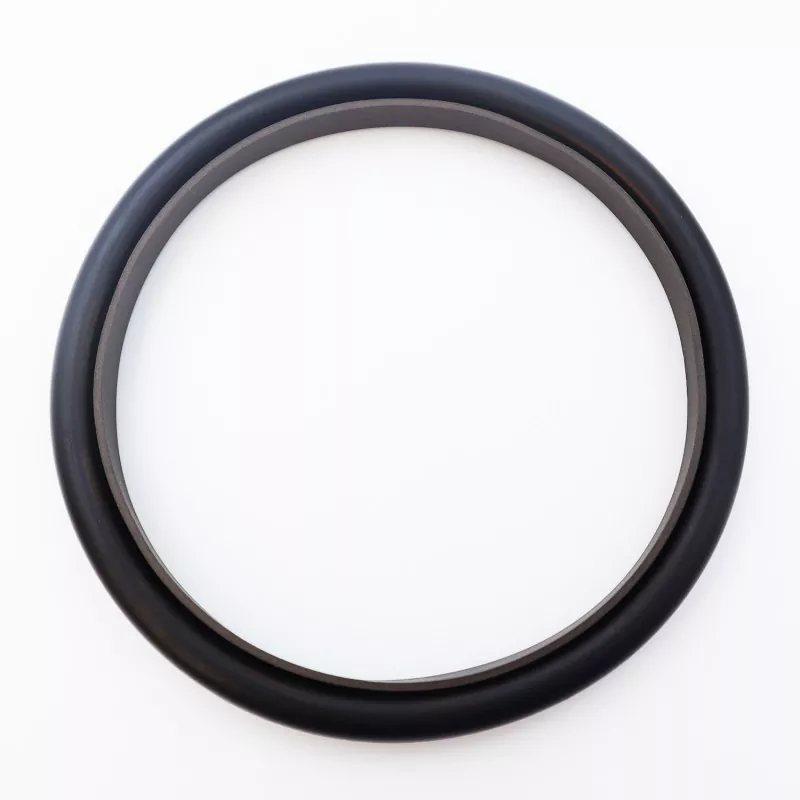

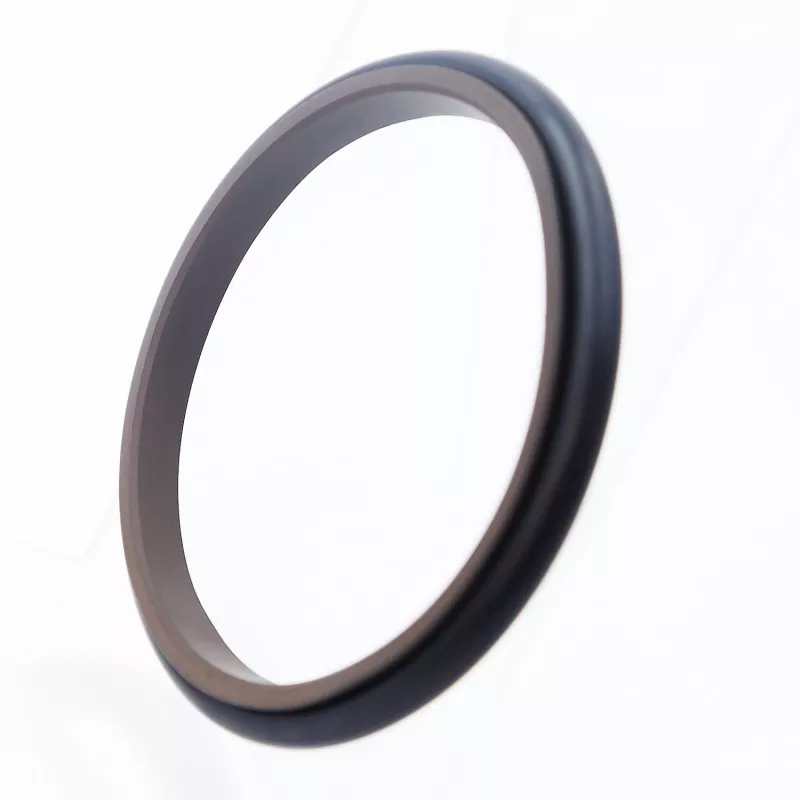

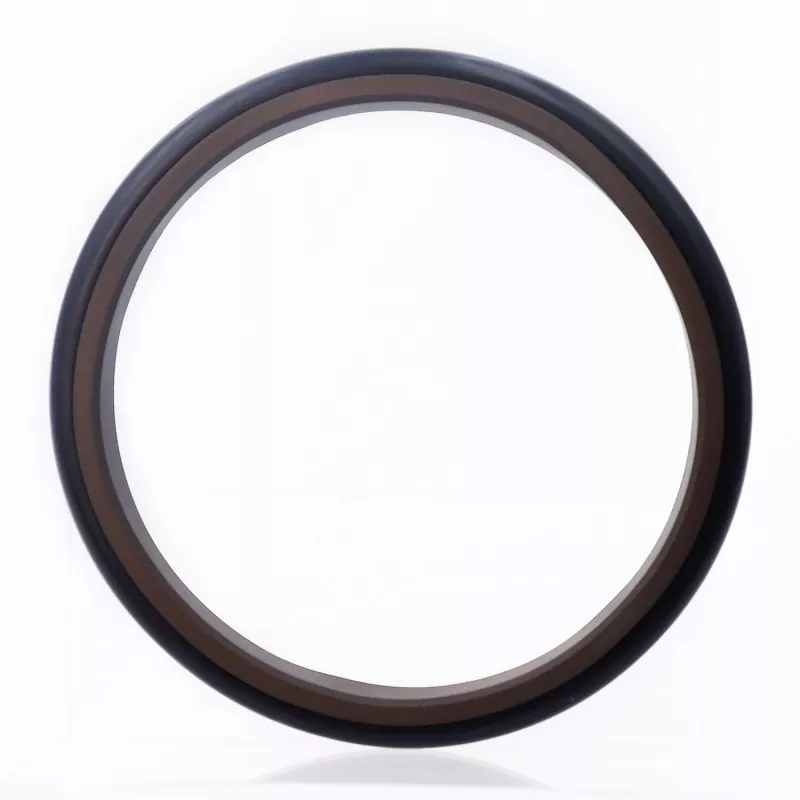

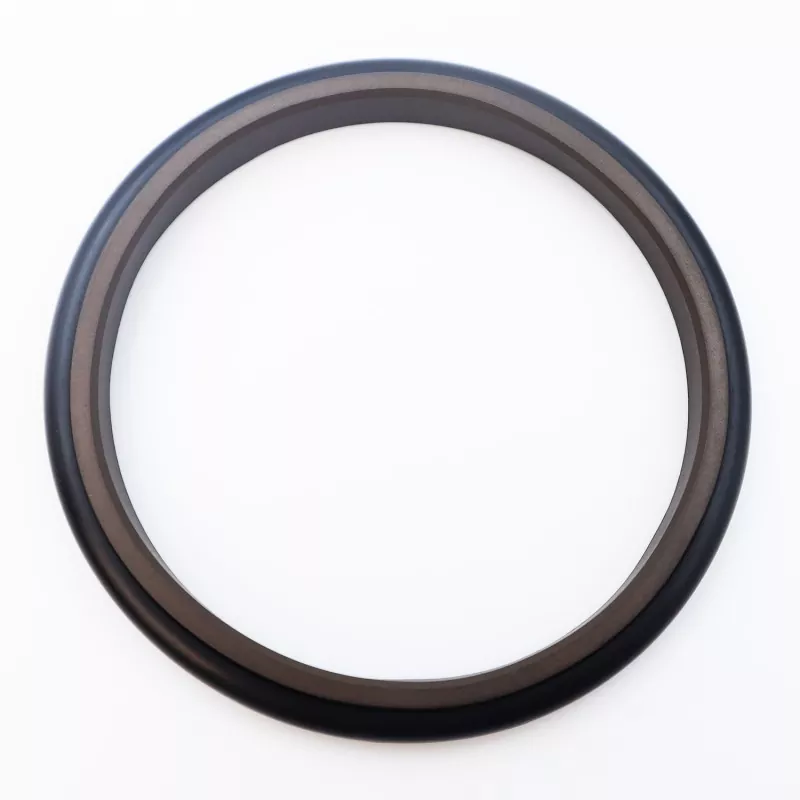

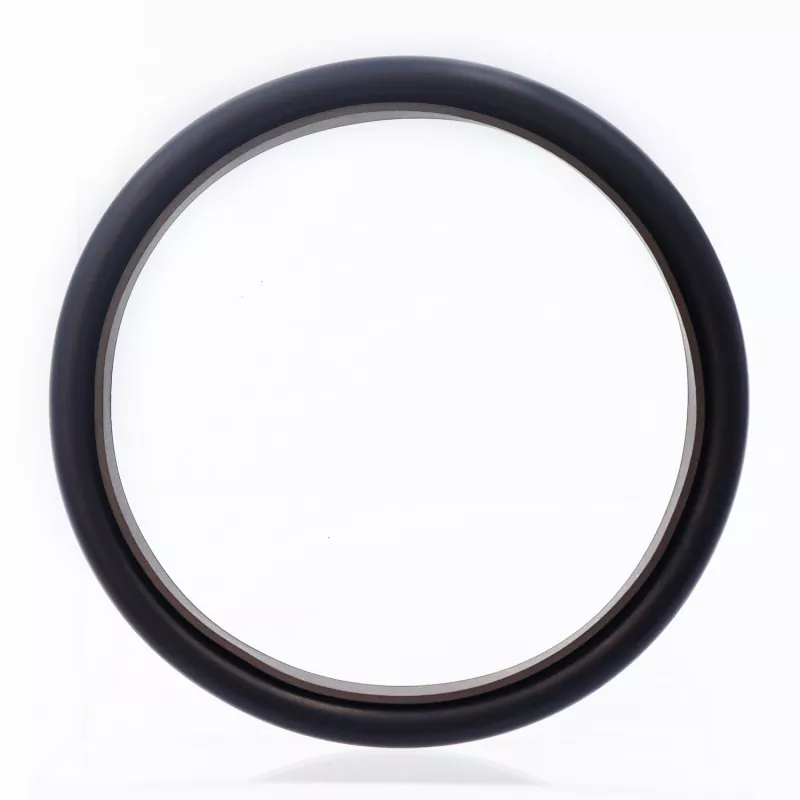

Sigillo combinato triangolare

La guarnizione combinata triangolare è costituita da un anello di tenuta triangolare in PTFE e un O-ring in gomma; è progettato per la tenuta a pressione a semplice effetto in applicazioni alternative idrauliche e pneumatiche. L'O-ring fornisce forza radiale e compensa l'usura dell'anello di tenuta. Grazie al design a labbro sottile dell'anello di tenuta, offre un'eccellente compensazione di follow-up e prestazioni di tenuta. Per diametri dell'asta inferiori a 30 mm, è necessario utilizzare un design con scanalatura divisa (di tipo aperto).

Caratteristiche del prodotto

1. Adatto sia per applicazioni idrauliche che pneumatiche;

2. Basso attrito, bassa resistenza allo sfondamento, movimento fluido, uguale attrito dinamico e statico e assenza di stick-slip;

3. Lunga durata; adatto per applicazioni di lubrificazione senza olio;

4. Design compatto; facile da installare e mantenere;

Condizioni operative

I valori limite non dovrebbero verificarsi contemporaneamente.

Selezione dei materiali

1. I materiali O-ring compatibili includono: gomma nitrilica R01 (NBR), gomma fluorurata R02 (FKM), ecc.

2. Materiale dell'anello di tenuta: materiale standard PTFE3; i materiali alternativi includono PTFE1, PTFE2 e PTFE4.

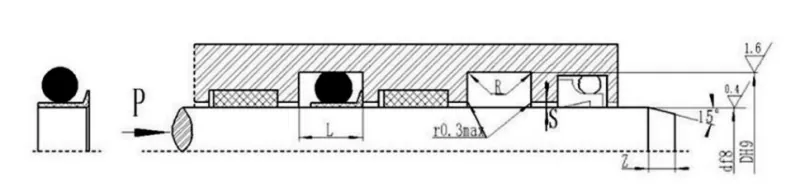

Esempio di ordinazione

Modello d'ordine: RC14—80—PTFE3—R01

RC14 – Modello 80 – Diametro albero d – PTFE (codice materiale R01) – Codice materiale O-ring

Tabella delle specifiche

I prodotti possono essere realizzati in qualsiasi dimensione elencata nella tabella delle specifiche.

Nota: Per diametri albero ≤30 mm si consiglia l'uso di gole aperte.
