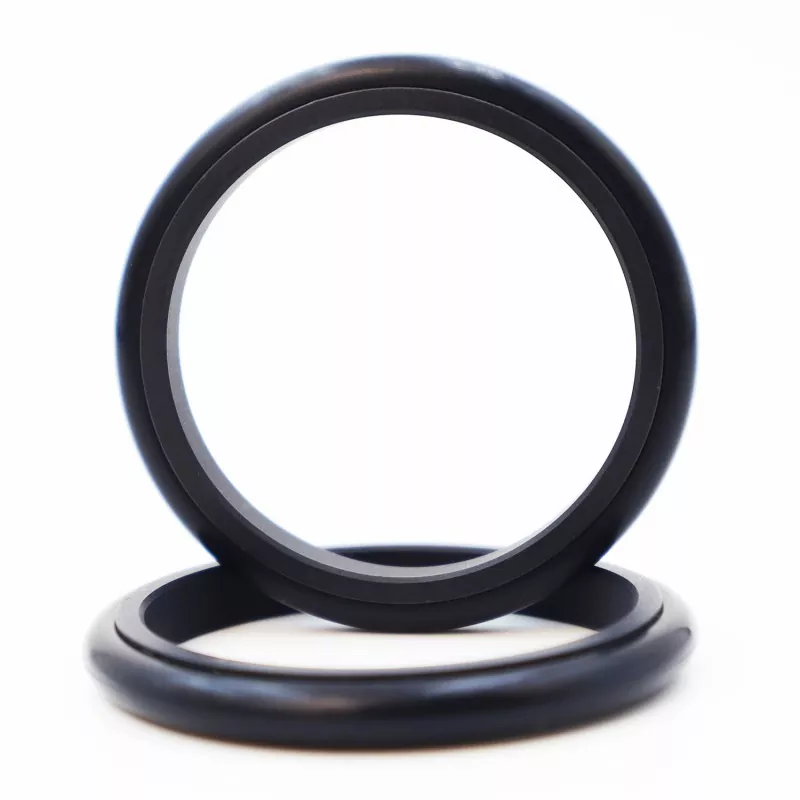

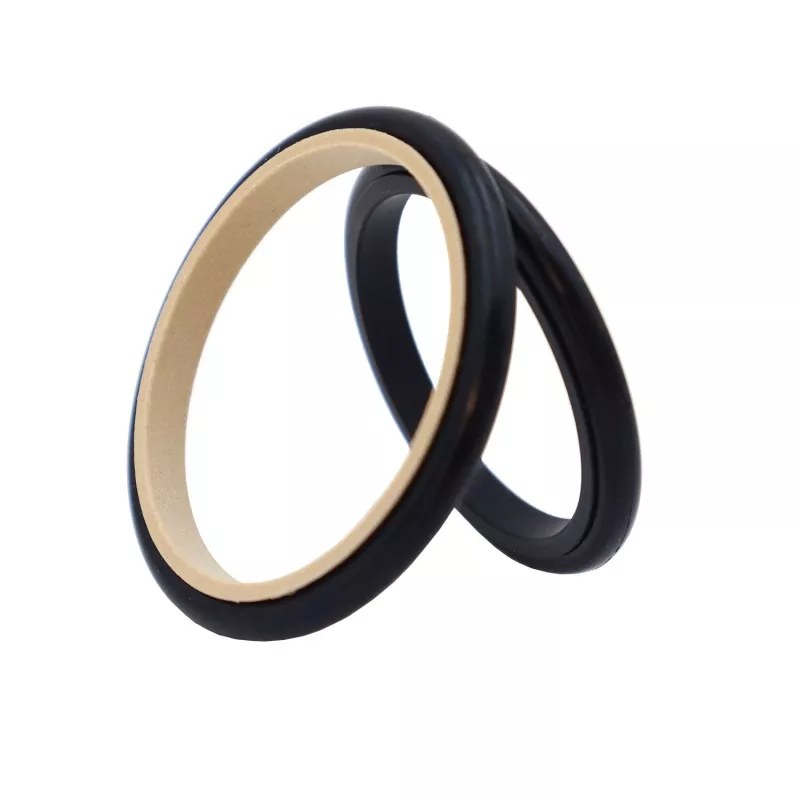

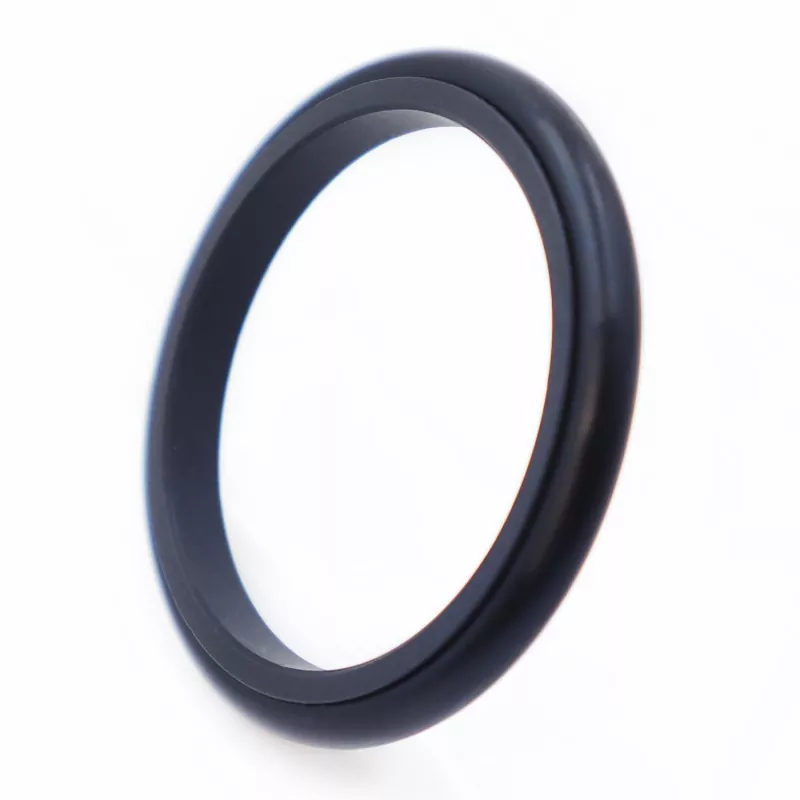

Sigillo combinato con tappo

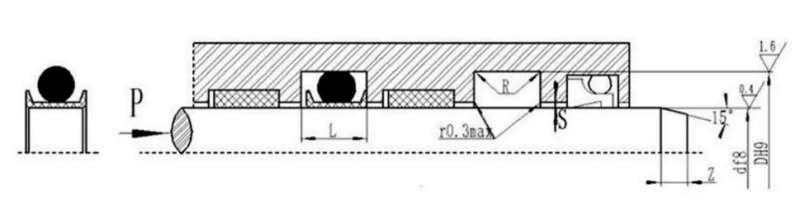

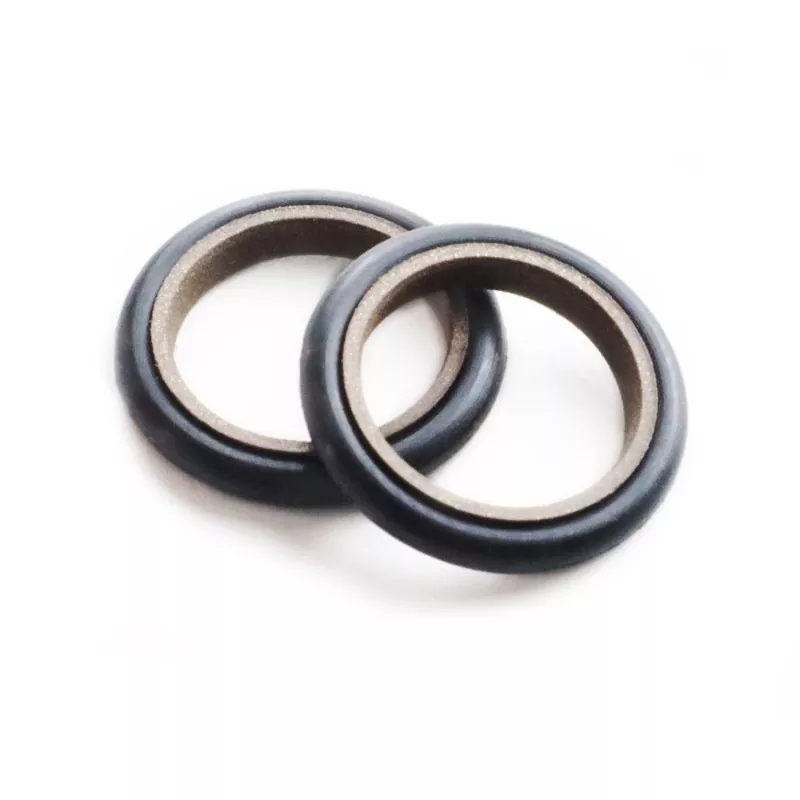

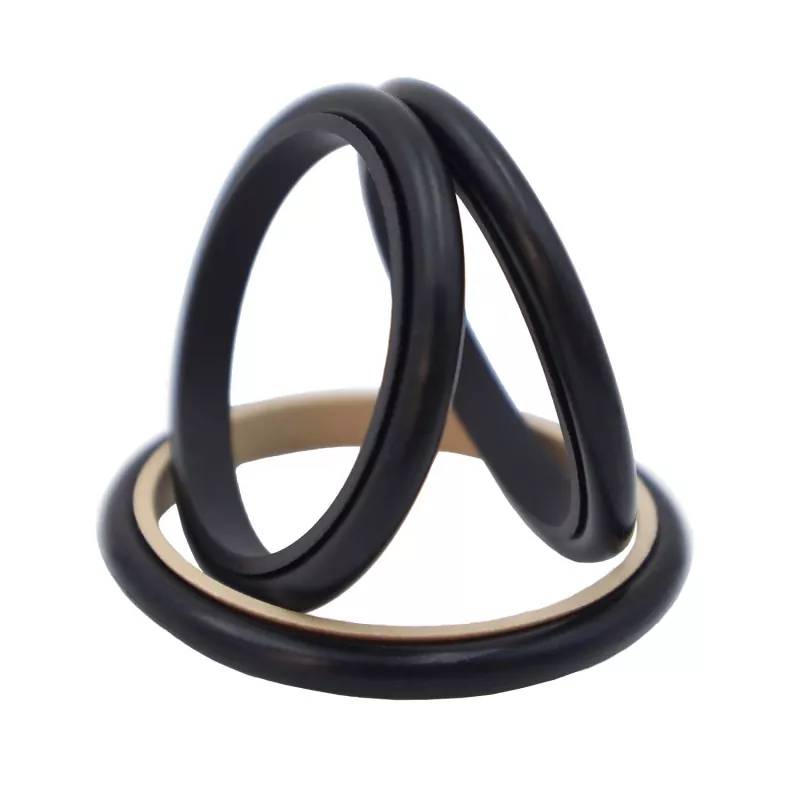

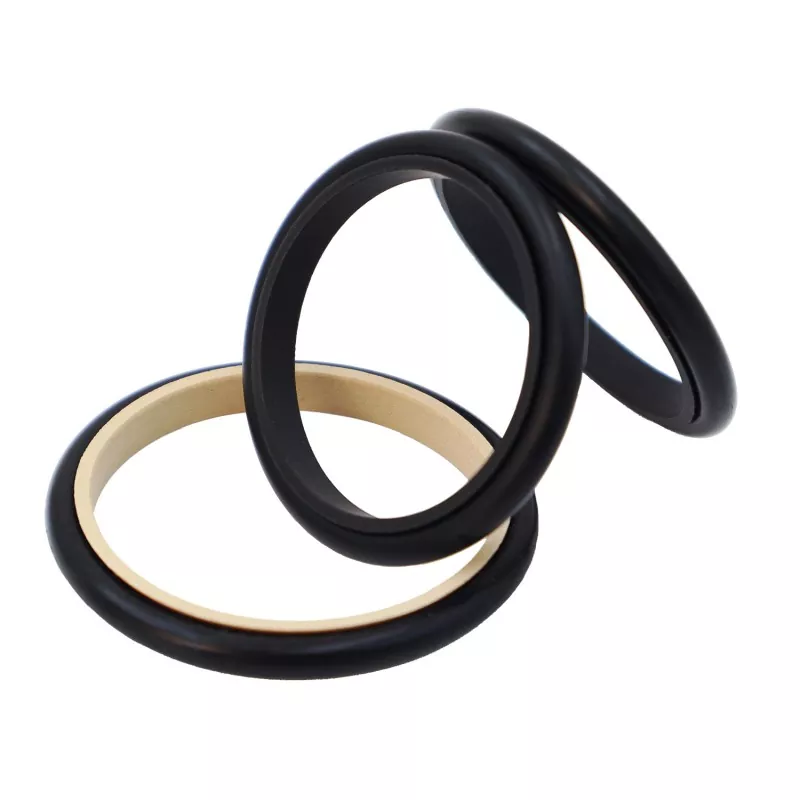

La guarnizione combinata con cappuccio è costituita da un anello di tenuta a forma di cappuccio in PTFE e un O-ring in gomma, progettato per la tenuta a pressione bidirezionale in applicazioni alternative idrauliche e pneumatiche. L'O-ring fornisce forza radiale e compensa l'usura dell'anello di tenuta; l'anello di tenuta presenta un design a labbro sottile che offre eccellenti capacità di compensazione di follow-up, con conseguenti prestazioni di tenuta superiori. È compatibile con le scanalature O-ring standard GB1235. Per diametri dell'asta inferiori a 30 mm, è necessario utilizzare un design con scanalatura di tipo diviso (aperta).

Questa tenuta è adatta sia per condizioni operative idrauliche che pneumatiche e supporta la tenuta a pressione bidirezionale. Offre vantaggi quali basso attrito, minima resistenza allo strappo, funzionamento regolare senza stick-slip, idoneità alla lubrificazione senza olio e lunga durata. Richiede uno spazio di installazione minimo e consente un facile smontaggio e manutenzione.

Nota sulla selezione: per applicazioni con diametro stelo pari o inferiore a 30 mm, per l'installazione si consiglia l'uso di una scanalatura di tipo diviso (aperta).

Caratteristiche del prodotto

1. Adatto sia per applicazioni idrauliche che pneumatiche; supporta la tenuta a pressione bidirezionale.

2. Basso attrito, resistenza allo sfondamento minima e movimento fluido; uguale attrito dinamico e statico; niente stick-slip.

3. Lunga durata; adatto per applicazioni di lubrificazione senza olio.

4. Design compatto; facilità di installazione e manutenzione.

Condizioni operative applicabili

I valori limite non dovrebbero verificarsi contemporaneamente.

Selezione dei materiali

1. I materiali per l'O-ring in dotazione includono: gomma nitrilica R01 (NBR), gomma fluorurata R02 (FKM), ecc.

2. Materiale dell'anello di tenuta: materiale standard PTFE3; i materiali alternativi includono PTFE1, PTFE2 e PTFE4.

Esempio di ordinazione

Modello da ordinare: RC13—80-PTFE3—R01 o SPNC-80-PTFE3—R01

RC13/SPNC - Modello 80 - Diametro albero dPTFE3 - Codice materiale PTFE R01 - Codice materiale O-ring

Tabella delle specifiche

I prodotti possono essere realizzati in qualsiasi dimensione elencata nella tabella delle specifiche.
