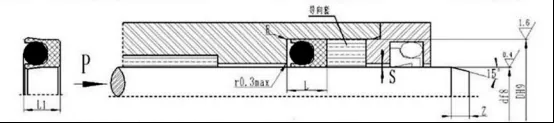

Tenuta combinata di tipo Y

La tenuta combinata di tipo Y (tenuta ad altissima pressione/pressione idraulica) è costituita da un anello di tenuta a forma di Y in PTFE e suoi materiali compositi e da un O-ring. È adatto per la tenuta unidirezionale nel movimento alternativo idraulico.

Grazie alla struttura brevettata e al design dello spessore ottimizzato dell'anello di tenuta a forma di Y, funziona bene anche in pressione dell'acqua o altri mezzi a bassa viscosità. Il design strutturale dell'anello di tenuta ne migliora inoltre la resistenza alle pressioni elevate e ultra elevate. La tenuta funziona con un basso coefficiente di attrito, eliminando lo scorrimento e consentendo una lubrificazione priva di olio a lungo termine.

Nota: questa struttura di tenuta presenta limitazioni e non è consigliata per l'uso in scanalature chiuse.

Caratteristiche del prodotto

1. Basso attrito, bassa resistenza all'avviamento, funzionamento regolare, uguale attrito dinamico e statico, assenza di scorrimento.

2. Lunga durata, adatta per la tenuta con lubrificazione senza olio.

3. Adatto per sigillare mezzi ad alta pressione, altissima pressione e bassa viscosità come l'acqua.

Condizioni operative applicabili

I valori estremi non dovrebbero verificarsi contemporaneamente. Si prega di contattare la nostra azienda se la pressione supera i 260 MPa.

Selezione dei materiali

1. Materiali corrispondenti dell'O-ring: gomma nitrile butadiene RO1 (NBR), gomma fluorurata RO2 (FKM), ecc.

2. Materiale dell'anello di tenuta: materiale standard PTFE3, altri materiali opzionali includono PTFE2, PTFE4 e altri materiali ad alte prestazioni.

Esempio di ordinazione

Modello da ordinare RC10-40x52.4x9.2-PTFE3-R01

Modello - Diametro stelo x Diametro scanalatura x Larghezza scanalatura  PTFE3 - Codice materiale PTFE modificato  R01 - Codice materiale O-ring
