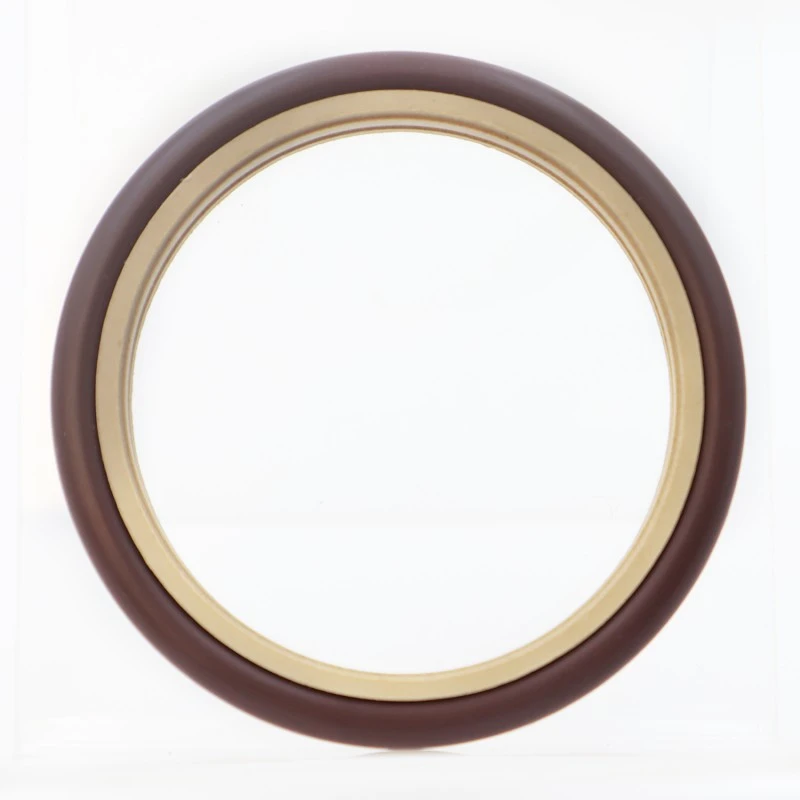

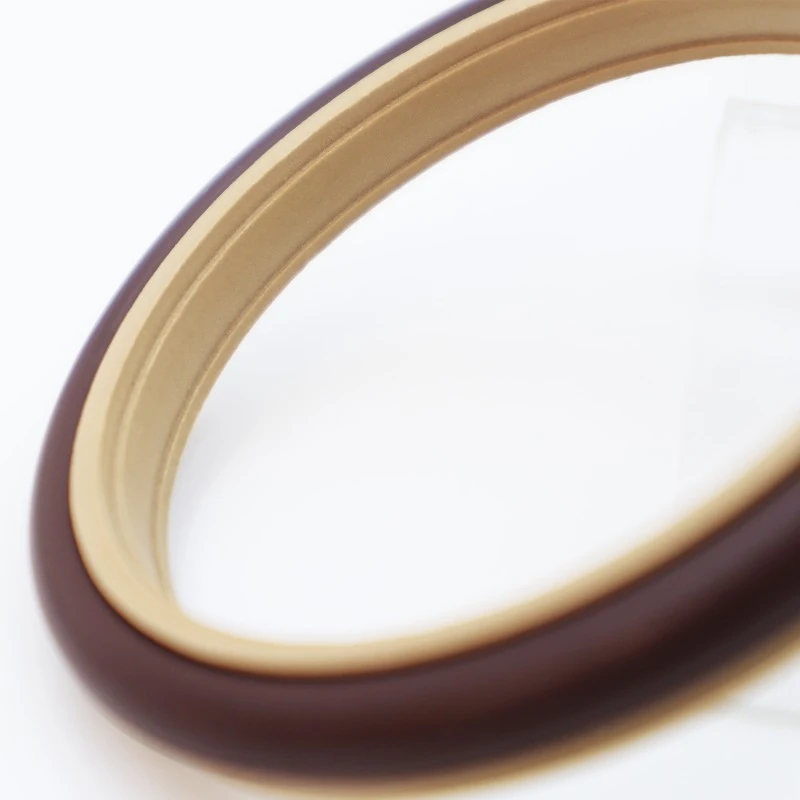

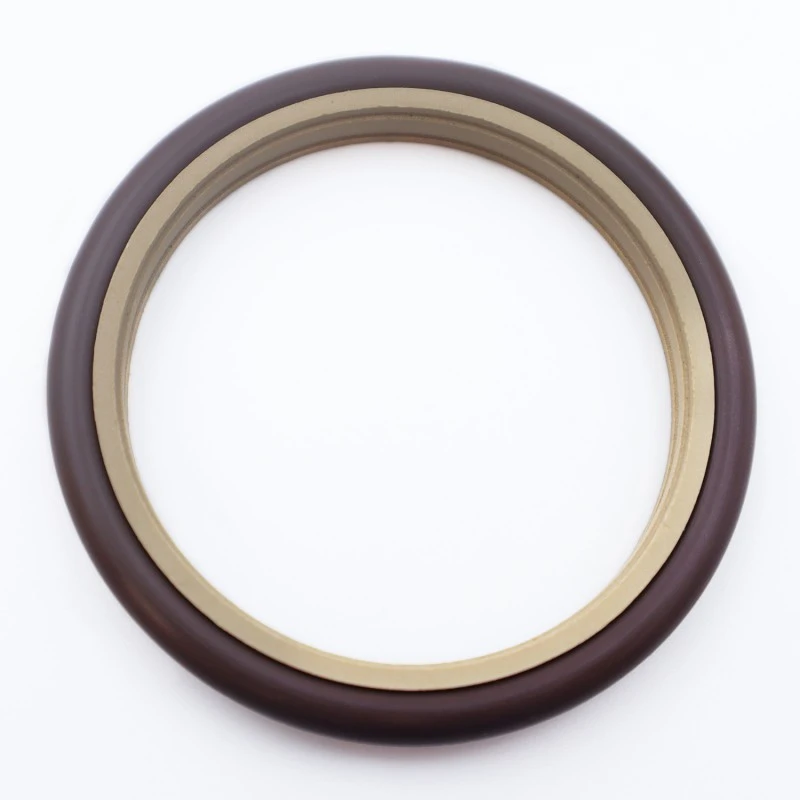

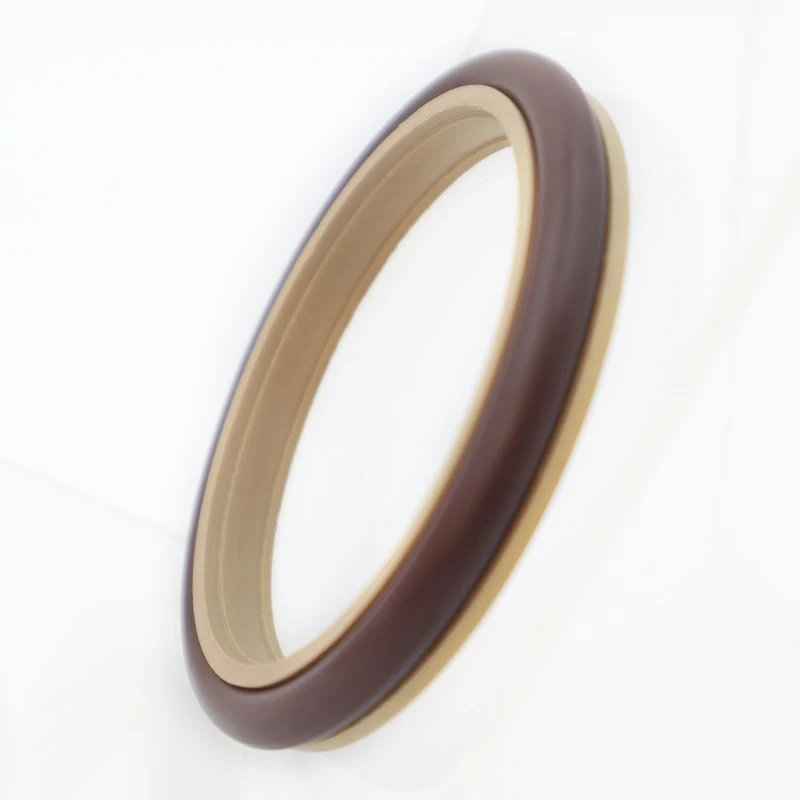

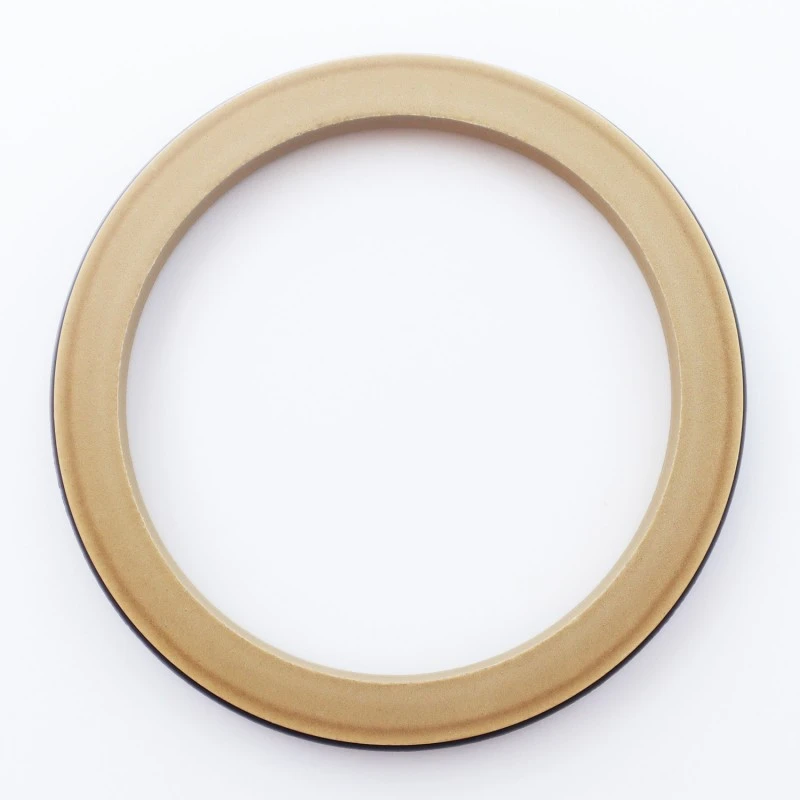

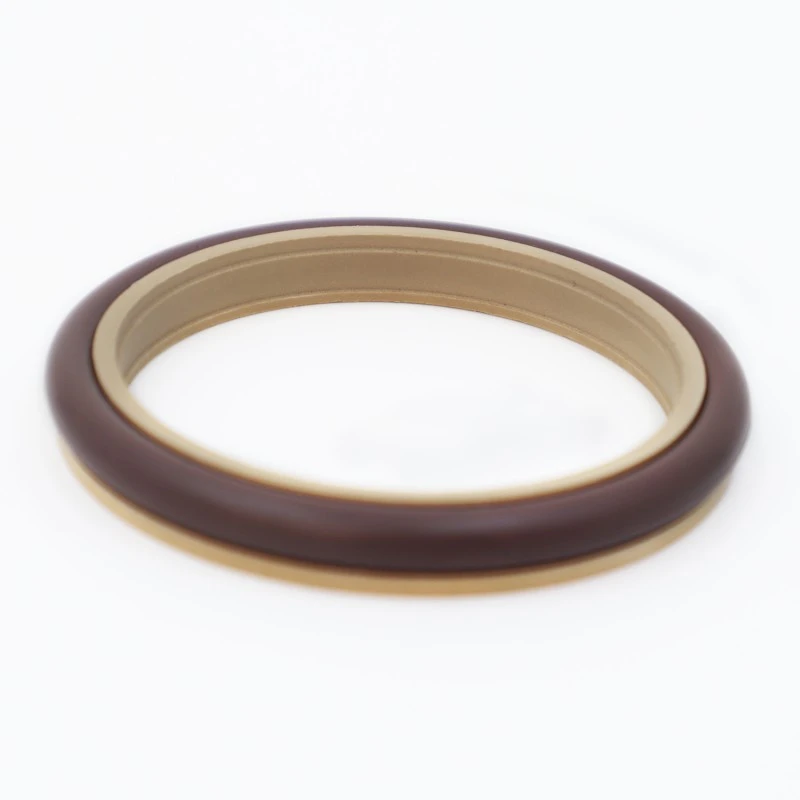

Ruichen produce tenute composte di tipo a labirinto per alberi rotanti, disponibili in RC2051-B (tipo standard) e RC2051-G (tipo ad alta velocità). L'esclusivo design del labbro dell'RC2051 fornisce eccellenti prestazioni di tenuta e una resistenza all'attrito estremamente bassa, anche se utilizzato per la tenuta pneumatica alternativa o rotativa.
|
Pressione/MPa |
Temperatura/°C |
Valore Pv di riferimento /Mpa.m/s |
Velocità di riferimento /m/s |
Medio |
|
≤70 (modello standard) |
-35~+100 (O-ring NBR) |
≤10 |
＜2 |
Olio idraulico, emulsione, acqua, gas, ecc. |
|
≤30 (modello ad alta velocità) |
-20~+200 (O-ring FKM) |
＜6 |
Selezione dei materiali
1. Materiali O-ring disponibili: gomma nitrile butadiene R01 (NBR), gomma fluorurata R02 (FKM), ecc.
2. Materiale dell'anello di tenuta: materiale standard PTFE4, altri materiali opzionali includono PTFE1, PTFE2, PTFE3 e PTFE5.
Ruichen non è solo in grado di fornirvi prodotti, ma anche una gamma completa di supporto professionale, dai prodotti alla tecnologia. Consulenza professionale sulla selezione, analisi dei guasti e domande e risposte tecniche. Ecco cosa possiamo fornirti. Se riscontri problemi di tenuta, organizzeremo rapidamente le risorse tecniche per aiutarti a individuare la causa principale del guasto attraverso l'analisi metallografica, l'analisi spettrale e altri mezzi. E il nostro aiuto non si fermerà qui, ma proporrà anche per voi efficaci programmi di miglioramento.
Esempio di ordinazione
Modello da ordinare: RC2051—80x91,7x7,6—PTFE3—R01
Modello: dxDxL-
Codice materiale:

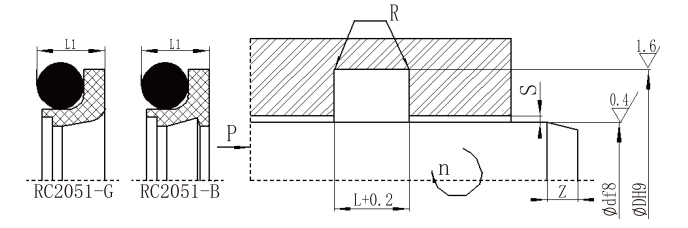

Tabella delle specifiche e dei parametri (è disponibile qualsiasi specifica all'interno dell'intervallo dei parametri)
|
d f8 Tipo standard RC2051 |
d f8 Tipo a carico leggero RC2051-Q |
d f8 Tipo di carico pesante RC2051-Z |
DH9 |
L+⁰.2 |
LI |
Rmax |
Sm |
Znin |
Fare |
||
|
<10MPa |
<20MPa |
<40MPa |
|||||||||
|
. |
5~15.9 |
-- |
d+4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~15.9 |
16~38.9 |
--- |
d+6.3 |
4.0 |
3.7 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
39~107.9 |
5~15.9 |
d+8.2 |
5.2 |
4.7 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
108~670,9 |
16~38.9 |
d+11.7 |
7.6 |
7.1 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
671～999 |
39~107.9 |
d+15,5 |
9.6 |
8.9 |
0.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
671～999 |
1000-1599 |
108~670,9 |
d+19.4 |
12.1 |
11.3 |
0.7 |
0.7 |
0.5 |
0.3 |
12 |
8.60 |
|
1000-1599 |
≥1600 |
671～999 |
d+22 |
14.8 |
13.5 |
0.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000-1599 |
d+26 |
17.8 |
16.3 |
1.0 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Nota: 1. Per diametri albero ≤ 30 mm, si consigliano scanalature aperte.
2. La durezza superficiale dell'albero rotante deve essere HRC > 58.
