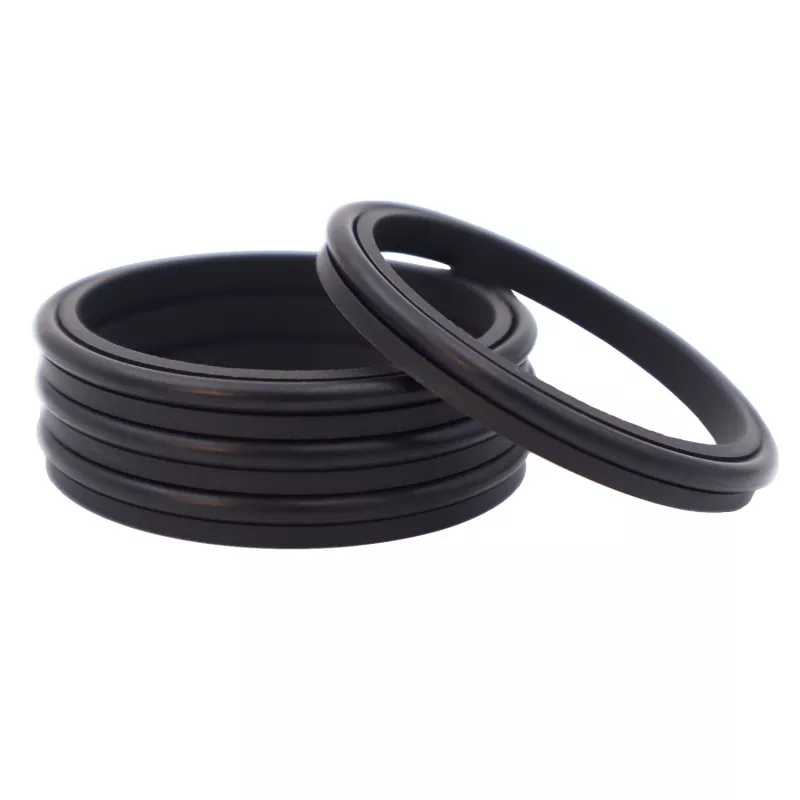

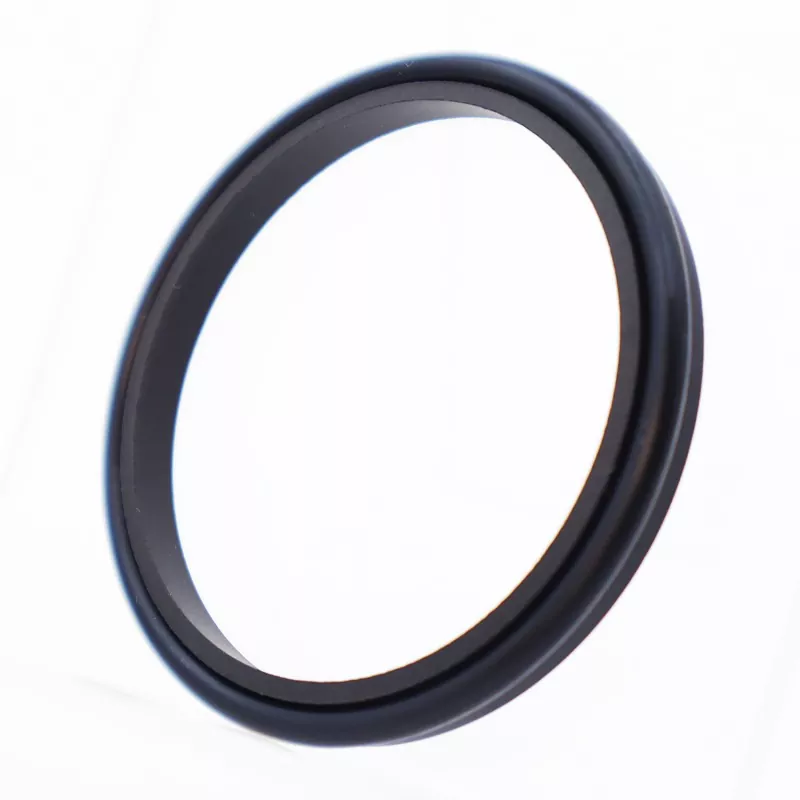

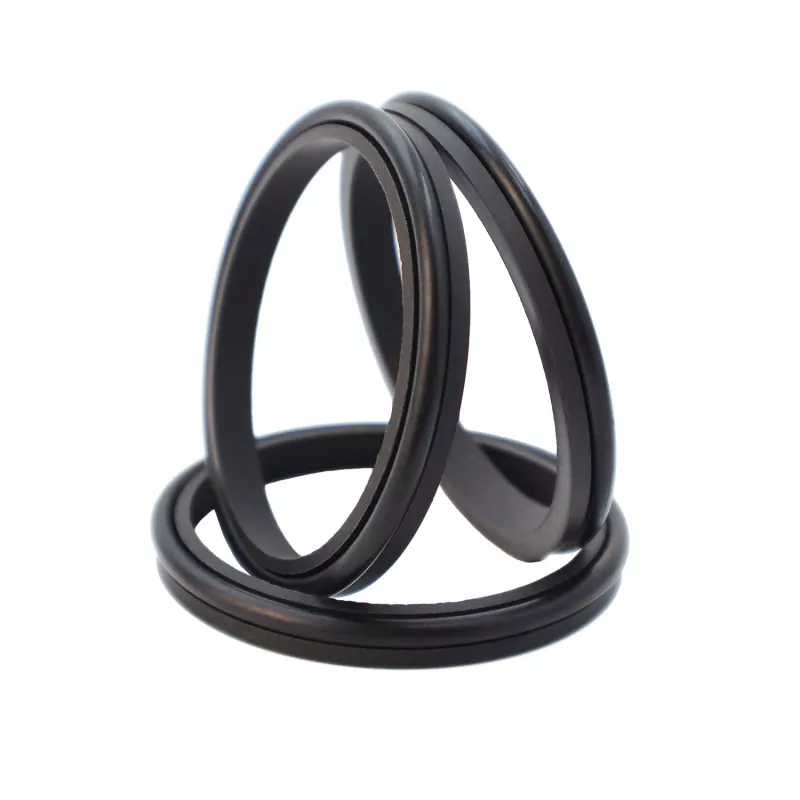

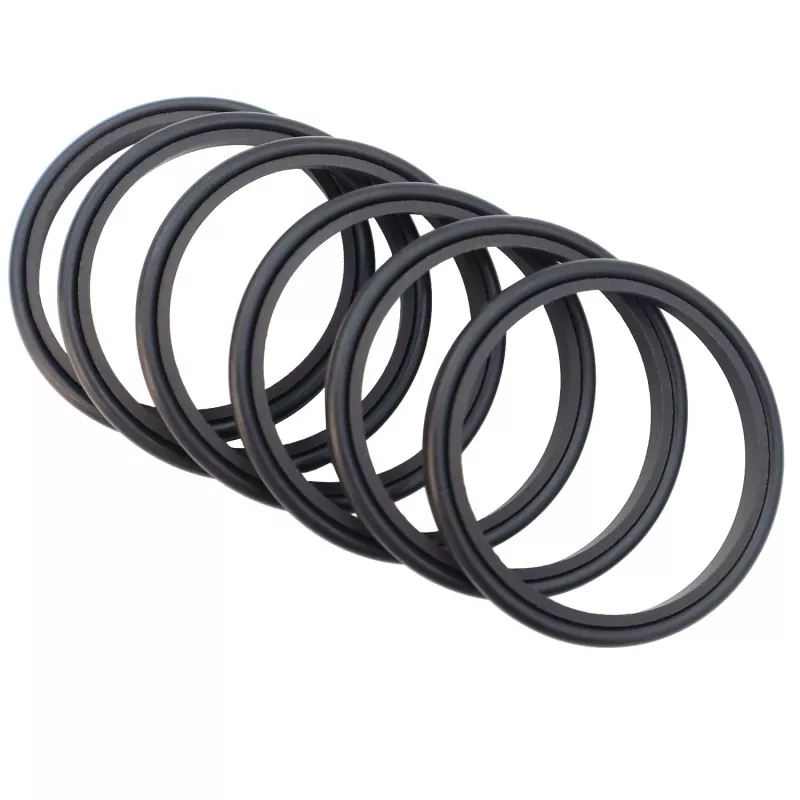

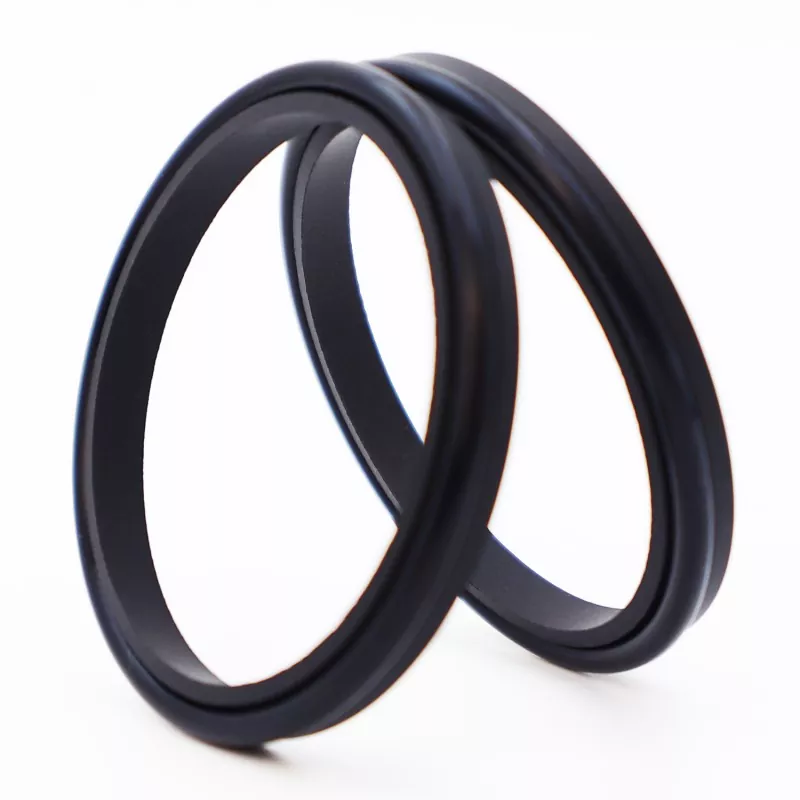

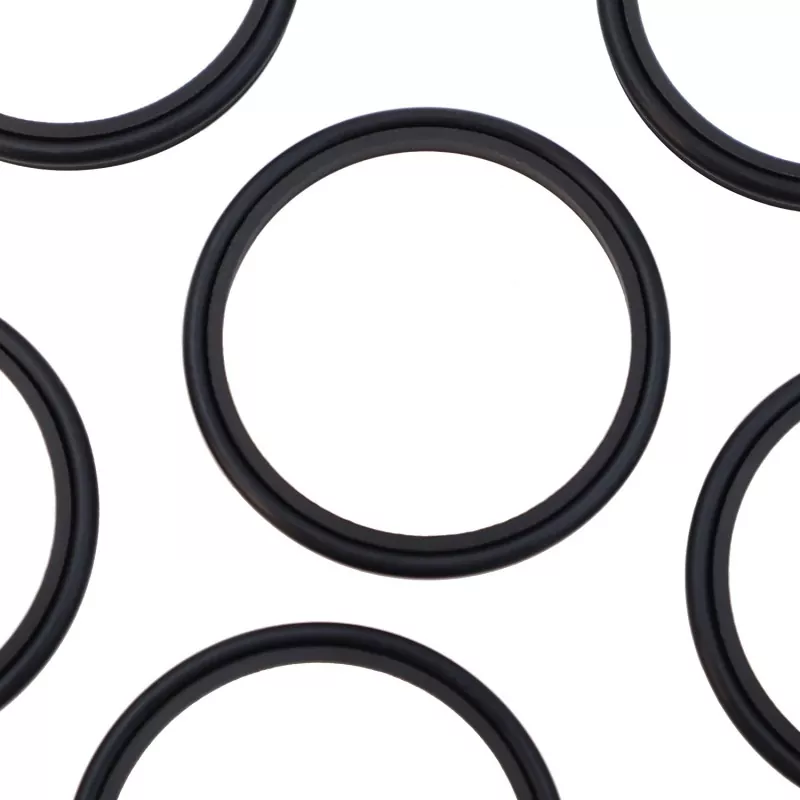

La guarnizione raschiatore combinata a labbro singolo è una guarnizione raschiatore a singolo effetto composta da un anello raschiatore a labbro singolo riempito in PTFE e un O-ring in gomma; funziona per raschiare via la polvere e prevenire la contaminazione del sistema. È adatto per applicazioni con movimento alternativo, oscillante o elicoidale.
|
Pressione (MPa) |
Temperatura (°C) |
Velocità m/s |
Media |
|
- |
da -35 a +100 (con O-ring NBR) |
6 |
Olio idraulico, emulsione, acqua, ecc. |
|
da -20 a +200 (con O-ring FKM) |
Modello d'ordine: RCF03—80-PTFE3—R01
RCF03 – Modello | 80 – Diametro albero | PTFE3 – PTFE modificato per uso generale | R01 – Codice materiale per componenti in gomma
Gomma nitrilica (NBR) – R01 | Gomma fluorurata (FKM) – R02
I prodotti possono essere forniti in qualsiasi dimensione entro l'intervallo di parametri specificato.
|

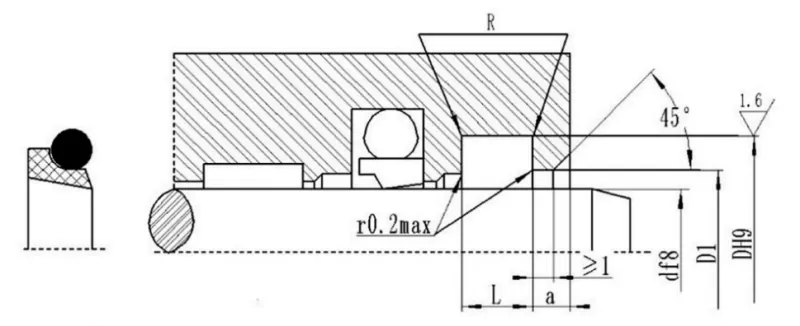

Gamma di diametri dell'albero df8 |
Diametro della scanalatura D H9 |
Larghezza della scanalatura L+0,2 |
Diametro del foro passante D1H11 |
Larghezza di apertura netta un ≥ |
Raggio dell'angolo R ≤ |
O-ring Diametro della sezione trasversale Fare |
|
4~11 |
d+4.8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6.8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8.8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12.2 |
8.4 |
d+2.0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16.0 |
11.0 |
d+2.0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20.0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
